4. Csavarozza rá ismét a fedelet.
Az időzítő mentésbiztonsági funkciója aktiválva van.
Szivattyú előkészítése
A szivattyú csak részben összeszerelve kerül kiszállításra.
Minden csavarkötést csak kézzel húzzon meg. A csavarkötések túlzott meghúzása
károsíthatja a tömítéseket és a műanyag részeket. Ne használjon szerszámot.
Az enyhén tömítetlen csavarkötéseket teflonszalaggal lehet tömíteni.

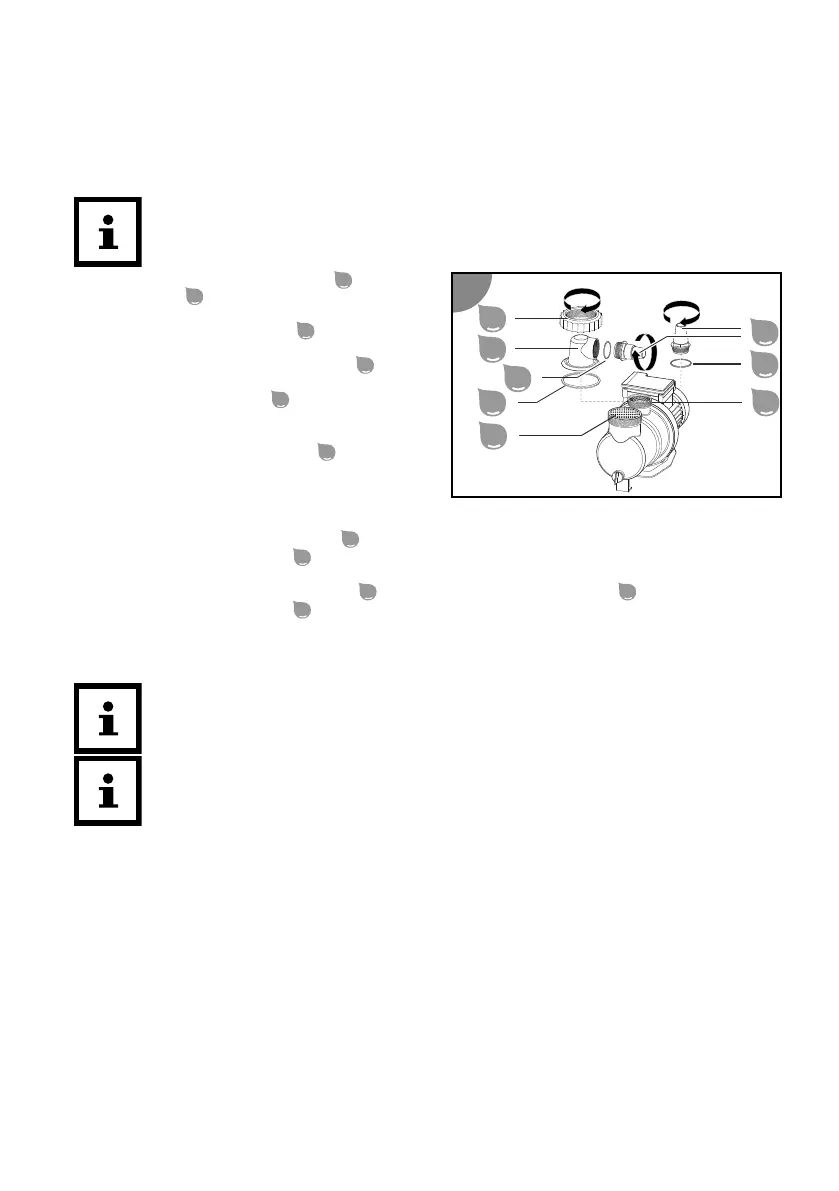

1. Lazítsa meg az előszűrő fedelénél
2
lévő
csavargyűrűt
1
az óramutató járásával
ellentétes irányba.
2. Emelje le az előszűrő fedelét
2
a
csavargyűrűvel a szivattyúházról.
3. Helyezze be a nagy O-gyűrű-tömítést
3
a
szivattyúháznál lévő horonyba.
4. Helyezze be az előszűrőt
11
a szivattyúba.
Az előszűrő a kiszállítás állapotában már bele
van helyezve a szivattyúba.
5. Helyezze fel az előszűrő fedelet
2
a
szivattyúházra.
6. Vezesse át a csavargyűrűt az előszűrő
fedelén.
7. Csavarja fel a csavargyűrűt az óramutató járásával megegyező irányba, amíg megszorul.
8. Helyezze be a kis O-gyűrű-tömítést
7
az előszűrő fedelébe.
9. Csavarja be a tömlőadaptert
6
az óramutató járásával megegyező irányba az előszűrő fedélbe
kézzel.
10. Helyezze a közepes O-gyűrű-tömítést
5
a szivattyú kifolyójának nyílásába
10
.
11. Csavarja be a tömlőadaptert
6
az óramutató járásával megegyező irányba a szivattyú kifolyójába.
A szivattyú ezzel üzemkész és csatlakoztatható a vezetékekhez.
Vezeték csatlakozók felszerelése
Néhány tömlő, mint pl. a nyomótömlő nagyon merev. Tegye ki őket összeszerelés előtt a
napra, hogy a hő hatására rugalmasabbak legyenek.
Minden csavarkötést csak kézzel húzzon meg. A csavarkötések túlzott meghúzása
károsíthatja a tömítéseket és a műanyag részeket.
Használjon megfelelő medencetömlőket a leírt csatlakozásokhoz Ø 32 / 38 mm. Más
medencetömlőkhöz (pl. INTEX menetcsatlakozással) további adapterek szükségesek. Megfelelő
adaptert a webshopunkban talál: www.steinbach-group.com
