Steinbach SPS 75-1T - Montaža Priključaka Vodova; Priprema Pumpe

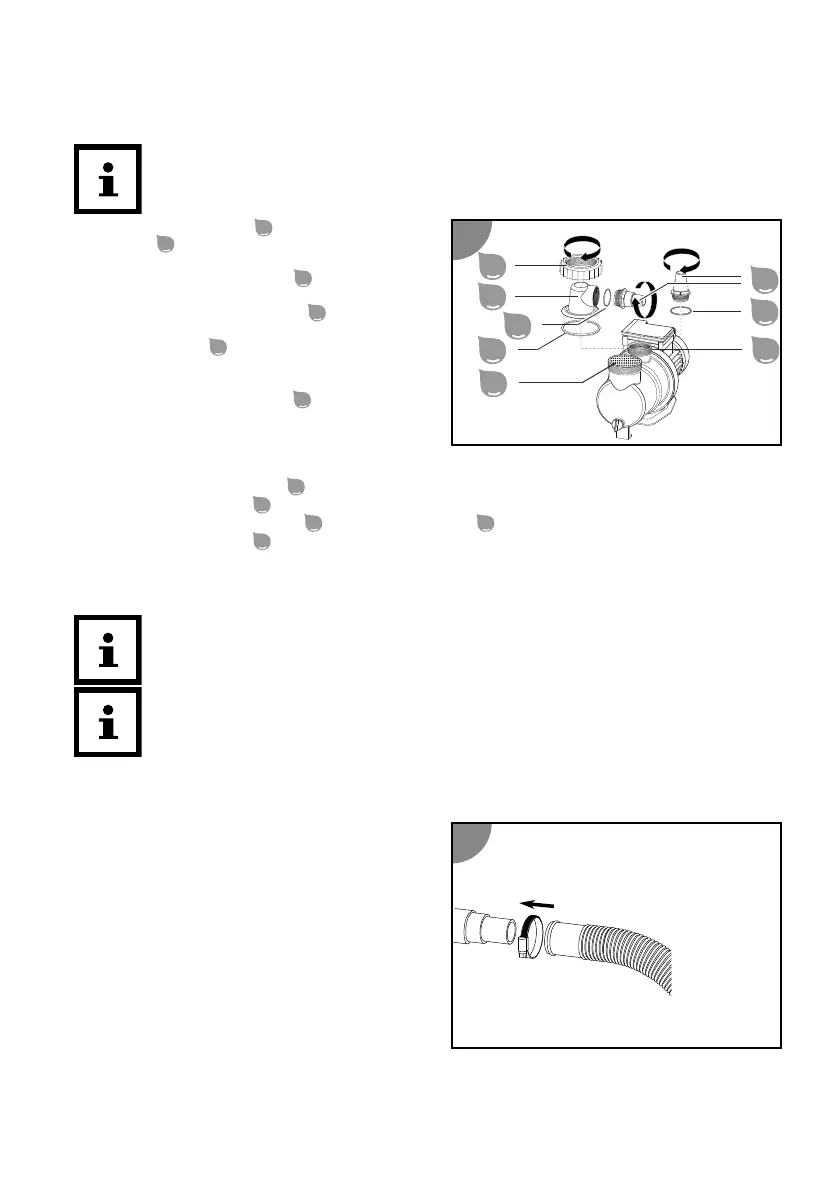

Priprema pumpe
Pumpa se isporučuje samo djelomično prethodno montirana.
Sve vijčane spojeve samo čvrsto pritegnite. Prekomjerno pritezanje vijčanih spojeva
oštećuje brtve i plastične dijelove. Ne upotrebljavajte alat.
Vijčane spojeve koji nisu potpuno nepropusni možete zabrtviti teflonskom trakom.
1. Otpustite vijčani prsten
1
na poklopcu
predfiltra
2
u smjeru suprotnom od kazaljke
na satu.
2. Podignite poklopac predfiltra
2
s vijčanim
prstenom s kućišta pumpe.
3. Umetnite veliku brtvu O-prsten
3
u otvor na
kućištu pumpe.
4. Stavite predfiltar
11
u pumpu.
Predfiltar se isporučuje već postavljen u
pumpu.
5. Postavite poklopac predfiltra
2
na kućište
pumpe.
6. Prevucite vijčani prsten preko poklopca
predfiltra.
7. Uvrnite vijčani prsten u smjeru kazaljke na satu sve dok čvrsto ne dosjedne.
8. Stavite malu brtvu O-prsten
7
u poklopac predfiltra.
9. Uvrnite adapter crijeva
6
ručno u smjeru kazaljke na satu u poklopac predfiltra
10. Stavite srednju brtvu O-prsten
5
u otvor izlaza pumpe
10
.
11. Uvrnite adapter crijeva
6
u smjeru kazaljke na satu čvrsto u izlaz pumpe.
Pumpa je spremna za rad i može se priključiti na cijevi.
Montaža priključaka vodova
Neka su crijeva, kao npr. tlačno crijevo, vrlo kruta. Prije montaže stavite ih na sunce kako
bi postala fleksibilna zbog topline.
Sve vijčane spojeve samo čvrsto pritegnite. Prekomjerno pritezanje vijčanih spojeva
oštećuje brtve i plastične dijelove.
Za opisane priključke upotrebljavajte prikladna crijeva za bazene Ø 32/38 mm. Za druga crijeva za
bazene (npr. INTEX s navojnim priključkom) potrebni su dodatni adapteri. Odgovarajuće adaptere
pronaći ćete u našoj web trgovini na stranici: www.steinbach-group.com
Postupite na sljedeći način kako biste crijevo za
bazen utaknuli na pumpu ili kućište filtra:
1. Prevucite stezaljku za crijevo preko crijeva.
2. Utaknite crijevo na crijevni priključak.
3. Fiksirajte stezaljku za crijevo na crijevnom
priključku pomoću križastog odvijača PH1.
Utaknuto crijevo za bazen je montirano.
1
1
2
3
11
5
7
10
6
2
