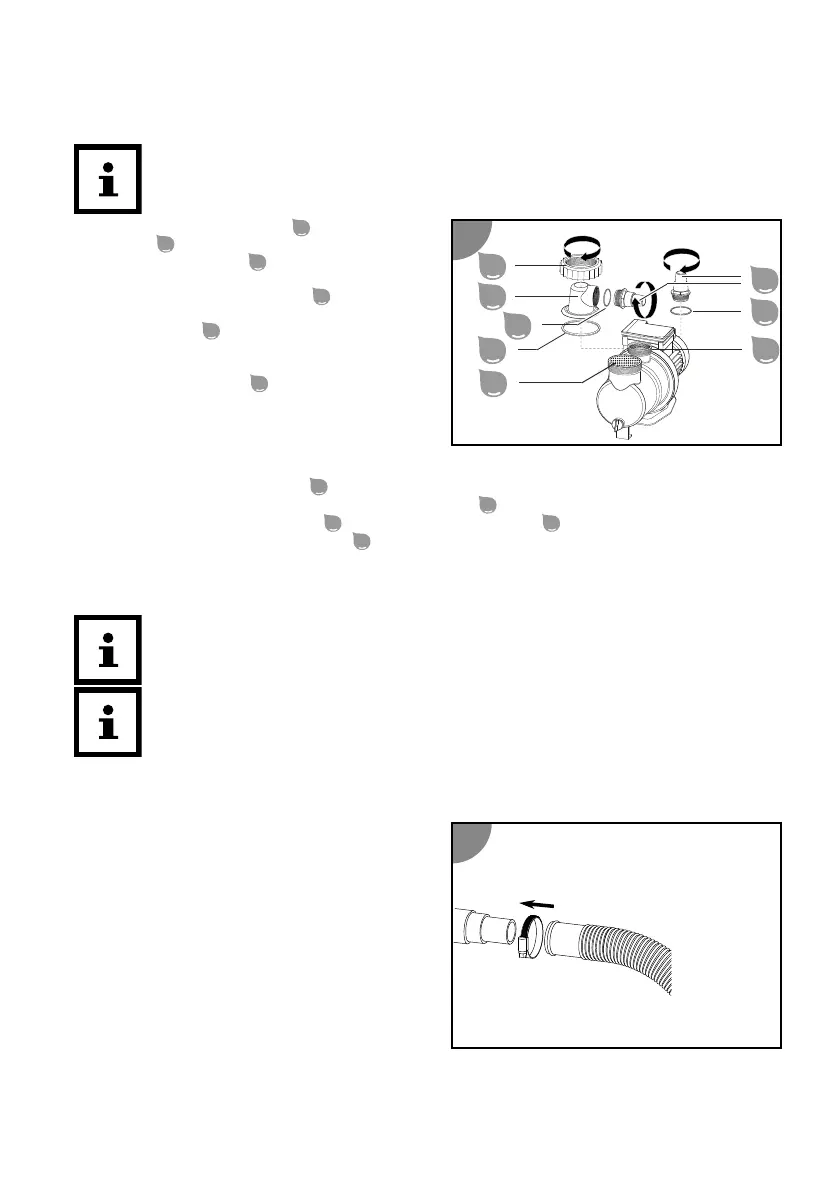

Příprava čerpadla
Čerpadlo je při expedování od výrobce předem smontováno jen částečně.
Utahujte všechny šroubové spoje pouze ručně. Nadměrné utažení šroubových spojů
poškozuje těsnění a plastové díly. Nepoužívejte žádné nářadí.
Lehce netěsné šroubové spoje můžete utěsnit teflonovou páskou.
1. Povolte prstenec se závitem
1
na krytu
předfiltru
2
proti směru hodinových ručiček.
2. Sejměte kryt předfiltru
2
s prstencem se
závitem z tělesa čerpadla.
3. Vložte těsnění O kroužku velké
3
do drážky
na tělese čerpadla.
4. Vsaďte předfiltr
11
do čerpadla.
Předfiltr je při expedování od výrobce již
vsazený v čerpadle.
5. Nasaďte kryt předfiltru
2
na těleso čerpadla.
6. Zaveďte prstenec se závitem přes kryt
předfiltru.
7. Otáčejte prstenec se závitem ve směru
hodinových ručiček, dokud se neusadí ručně
utažený.
8. Vložte těsnění O kroužku malé
7
do krytu předfiltru.
9. Ručně našroubujte do krytu předfiltru adaptér na hadici
6
ve směru hodinových ručiček
10. Vložte těsnění O kroužku střední
5
do vybrání výpusti čerpadla
10
.
11. Ručně našroubujte adaptér na hadici
6
do výpusti čerpadla ve směru hodinových ručiček.
Čerpadlo je připraveno k provozu a může být připojeno k vedením.
Montáž přípojek vedení
Některé hadice, např. tlaková hadice, jsou velmi tuhé. Před montáží je proto položte na
slunce, aby zahřátím získaly větší pružnost.
Utahujte všechny šroubové spoje pouze ručně. Nadměrné utažení šroubových spojů
poškozuje těsnění a plastové díly.
Pro popsané přípojky používejte vhodné bazénové hadice Ø 32/38 mm. Pro ostatní bazénové hadice
(např. INTEX se závitovým připojením) jsou zapotřebí přídavné adaptéry. Vhodné adaptéry naleznete v
našem webovém obchodě na: www.steinbach-group.com
Pro nasunutí bazénové hadice na čerpadlo
nebo filtrační nádobu postupujte následovně:
1. Přes hadici navlékněte hadicovou objímku.
2. Nasaďte hadici na hadicovou přípojku.
3. Upevněte hadicovou objímku k hadicové
přípojce pomocí křížového šroubováku PH1.
Nasazená bazénová hadice je namontována.
1
1
2
3
11
5
7
10
6
2
88
