Steinbach SPS 75-1T - Montáž Prípojok Vedení; Príprava Čerpadla

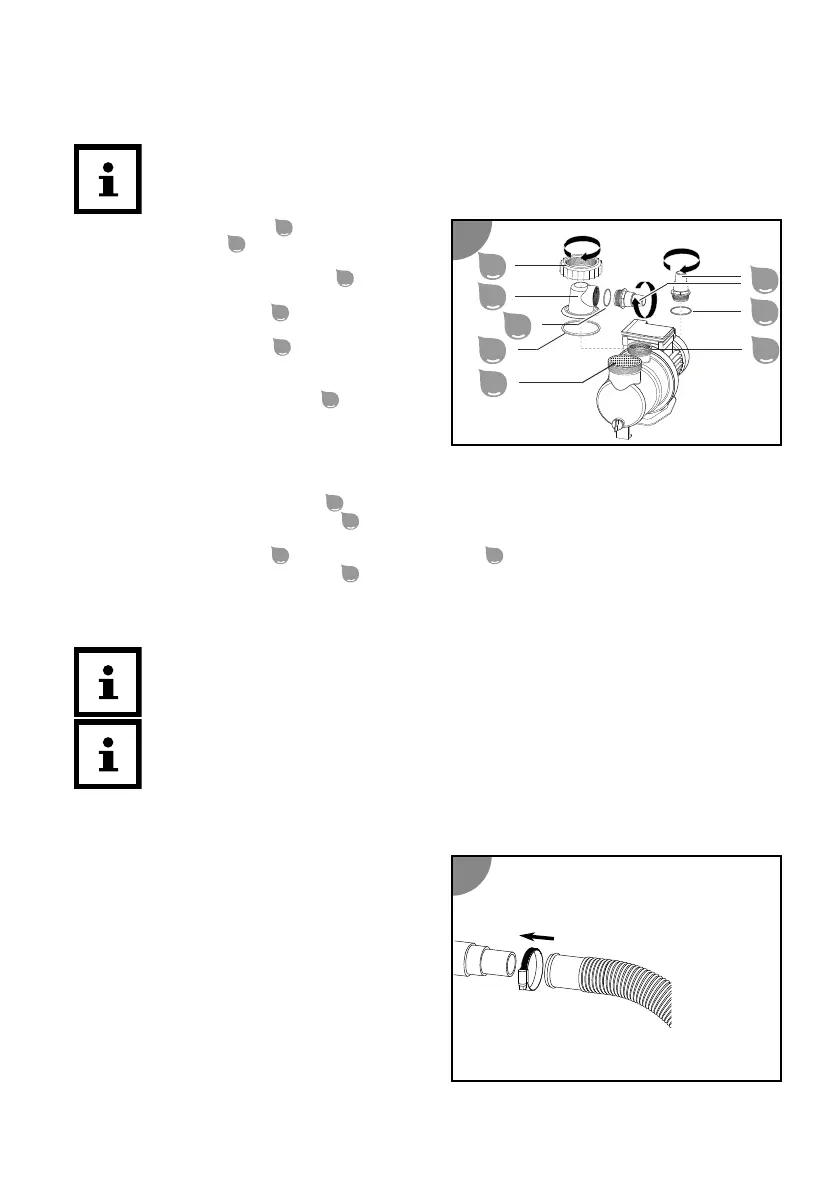

Príprava čerpadla
Čerpadlo je v stave pri dodaní iba čiastočne predbežne montované.
Všetky skrutkové spojenia utiahnite len rukou. Nadmerné uťahovanie skrutkových spojení
poškodzuje tesnenia a plastové diely. Nepoužívajte žiadne náradie.
Ľahko netesné skrutkové spojenia je možné utesniť teflónovým pásom.
1. Uvoľnite skrutkový krúžok
1
na kryte
predradeného filtra
2
proti smeru pohybu
hodinových ručičiek.
2. Nadvihnite kryt predradeného filtra
2
so
skrutkovým krúžkom telesa čerpadla.
3. Vložte tesnenie O-krúžka
3
do drážky na
telese čerpadla.
4. Nasaďte predradený filter
11
do čerpadla.
Predradený filter je už v stave pri dodaní
vložený do čerpadla.
5. Nasaďte kryt predradeného filtra
2
na teleso
čerpadla.
6. Zaveďte skrutkový krúžok cez kryt
predradeného filtra.
7. Rukou otáčajte skrutkovým krúžkom v smere pohybu hodinových ručičiek, kým nebude pevne
osadený.
8. Nasaďte malé tesnenie O-krúžka
7
do krytu predradeného filtra.
9. Rukou zakrúcajte hadicový adaptér
6
v smere pohybu hodinových ručičiek do krytu predradeného
filtra.
10. Vložte tesnenie O-krúžka
5
do výrezu vývodu čerpadla
10
.
11. Rukou zakrúcajte hadicový adaptér
6
v smere pohybu hodinových ručičiek do vývodu čerpadla.
Čerpadlo je pripravené na prevádzku a je ho možné pripojiť na vedenia.
Montáž prípojok vedení
Niektoré hadice, napr. tlaková hadica, sú veľmi pevné. Pred montážou ich položte na
slnko, aby boli pôsobením tepla flexibilnejšie.
Všetky skrutkové spojenia utiahnite len rukou. Nadmerné uťahovanie skrutkových spojení
poškodzuje tesnenia a plastové diely.
Pre popísané prípojky použite vhodné bazénové hadice s Ø 32/38. Pre všetky bazénové hadice (napr.
INTEX so závitovou prípojkou) sú potrebné doplnkové adaptéry. Vhodné adaptéry nájdete v našom
internetovom obchode: www.steinbach-group.com
Na zasunutie bazénovej hadice na čerpadlo
alebo filtračný kotol postupujte nasledovne:
1. Preveďte hadicovú sponu cez hadicu.
2. Zasuňte hadicu na hadicovú prípojku.
3. Zafixujte hadicovú sponu na hadicovej
prípojke pomocou krížového skrutkovača PH1.
Nasunutá bazénová hadica je namontovaná.
1
1
2
3
11
5
7
10
6
2
