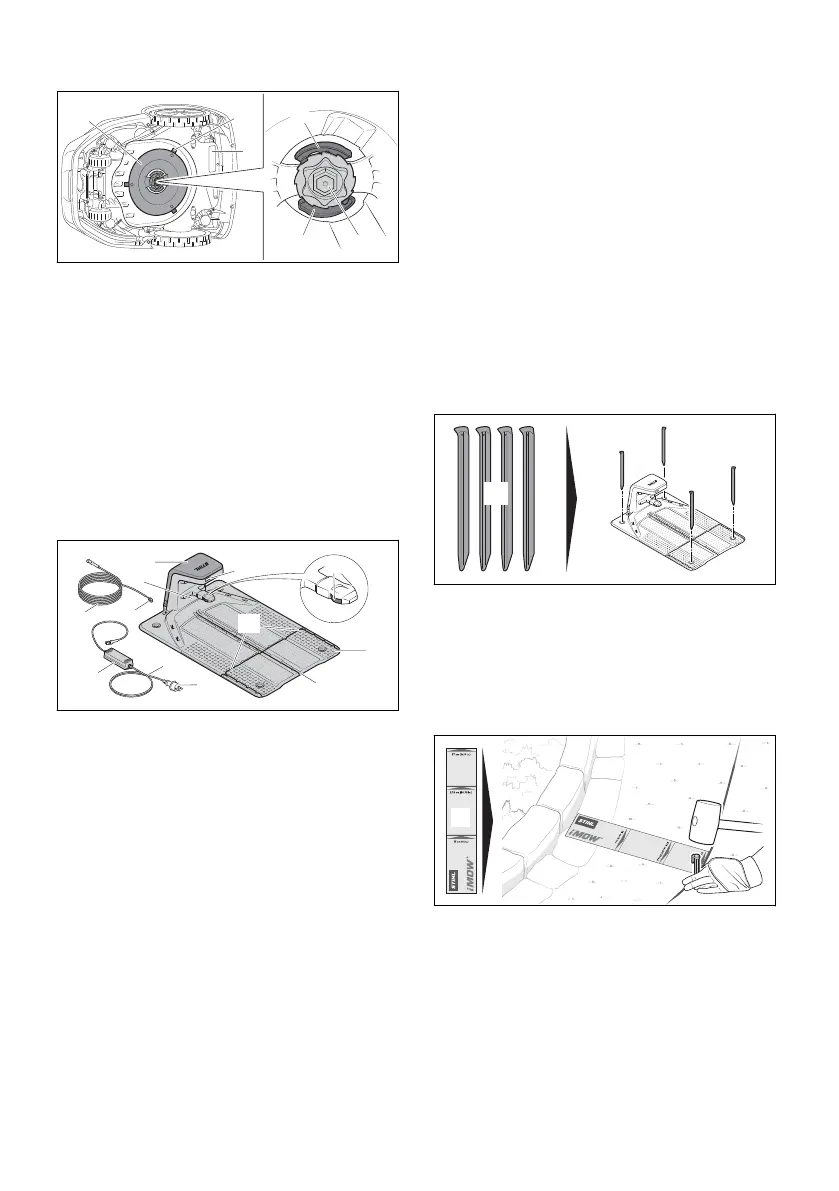

3.3 Maaiwerk
1 Messchijf
De messchijf is bedoeld voor het bevestigen
van de messen/klingen.
2 Messen/klingen
De messen/klingen maaien het gras.
3 Hendel
De hendels borgen de moer.
4 Moer
De moer zet de messchijf vast.
# Typeplaatje met machinenummer
3.4 Dockingstation en adapter
7
6
5
4
9
11
3
2
1
10
8
#
0000099356_001
1 Netstekker
De netstekker verbindt de aansluitkabel met
een contactdoos.
2 Aansluitkabel
De aansluitkabel verbindt de adapter met de
netstekker.
3 Adapter
De adapter voorziet het dockingstation van
spanning.
4 Laadkabel
De laadkabel verbindt de adapter met het
dockingstation.
5 Stekker
De stekker verbindt de laadkabel met het
dockingstation.
6 Kap
De kap dekt het dockingstation af en
beschermt de interne elektronica.
7 Led
De led's geven de status van het dockingsta‐
tion aan.
8 Laadcontacten
De laadcontacten verbinden het dockingsta‐
tion met de maairobot.
9 Bodemplaat
De bodemplaat is het fundament van het doc‐
kingstation.
10 Kabelgoot
De leidraad wordt in de middelste kabelgoot
gelegd.
11 Kabelgoot
De begrenzingsdraad wordt in de kabelgoten
aan de buitenkant gelegd.
# Typeplaatje met machinenummer
12 Grondpen
De vier grondpennen bevestigen het docking‐
station op de grond.
3.5
iMOW
®
Ruler en installatieset
iMOW
®
Ruler
1
iMOW
®
Ruler
Met de Ruler wordt het leggen van de draad
makkelijker en kan de juiste afstand worden
aangehouden.
Installatieset
Voor de ingebruikname van de maairobot is een
installatieset nodig die niet bij de leveringsom‐
vang van de maairobot is inbegrepen. Geschikte
Nederlands 3 Overzicht
188 0458-011-9601-A
