Stihl RE 109 User Manual

RE 109, RE 119, RE 129 PLUS
français
44

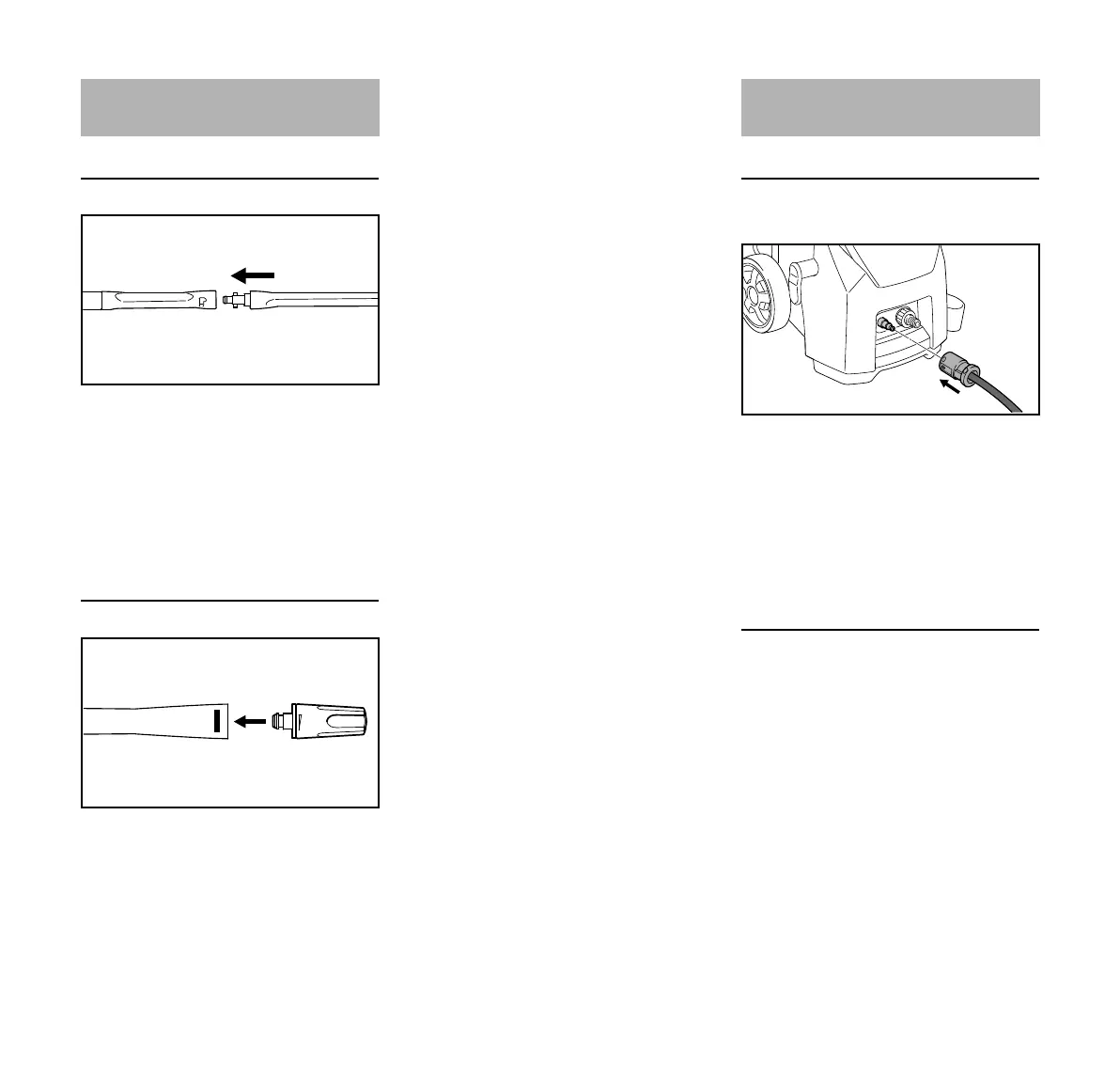

Lance
N Pousser la lance (1) dans la prise
du pistolet (2), la faire tourner de
90° et l'encliqueter.
Démontage
N Pousser la lance (1) dans la prise
du pistolet (2), la faire tourner de
90° et l'extraire de la prise.
Buse
N Enfoncer la buse (3) dans la lance
jusqu'à ce que le verrouillage (4)
s'encliquette – le bouton du
mécanisme de verrouillage ressort
alors – la buse réglable à jet plat est
munie d'un système antirotation qui
doit être ajusté sur la rainure de la
lance.
Démontage
N Appuyer sur le bouton de
verrouillage (4) et extraire la
buse (3).
RE 109, RE 119
Montage du flexible haute pression
N Glisser le raccord rapide (1) sur le
raccord (2).
Démontage du flexible haute pression
N Déverrouiller le flexible haute
pression au niveau du raccord
rapide (1) et l'extraire du
raccord (2).
RE 129 PLUS
Le flexible haute pression est déjà
branché.
Démontage, montage de la
lance
1
2
2013BA011 KN
666BA014 KN
3
4
-
+
Montage, démontage du
flexible haute pression
1
2013BA012 KN
2

Stihl RE 109 Specifications

General

Operating Pressure	100 bar
Maximum Pressure	120 bar
Water Throughput	440 l/h
Maximum Water Supply Temperature	40 °C
Hose Length	7 m
Power Cable Length	5 m
Sound Power Level	85 dB(A)
