Stihl RE 109 User Manual

RE 109, RE 119, RE 129 PLUS
français
56

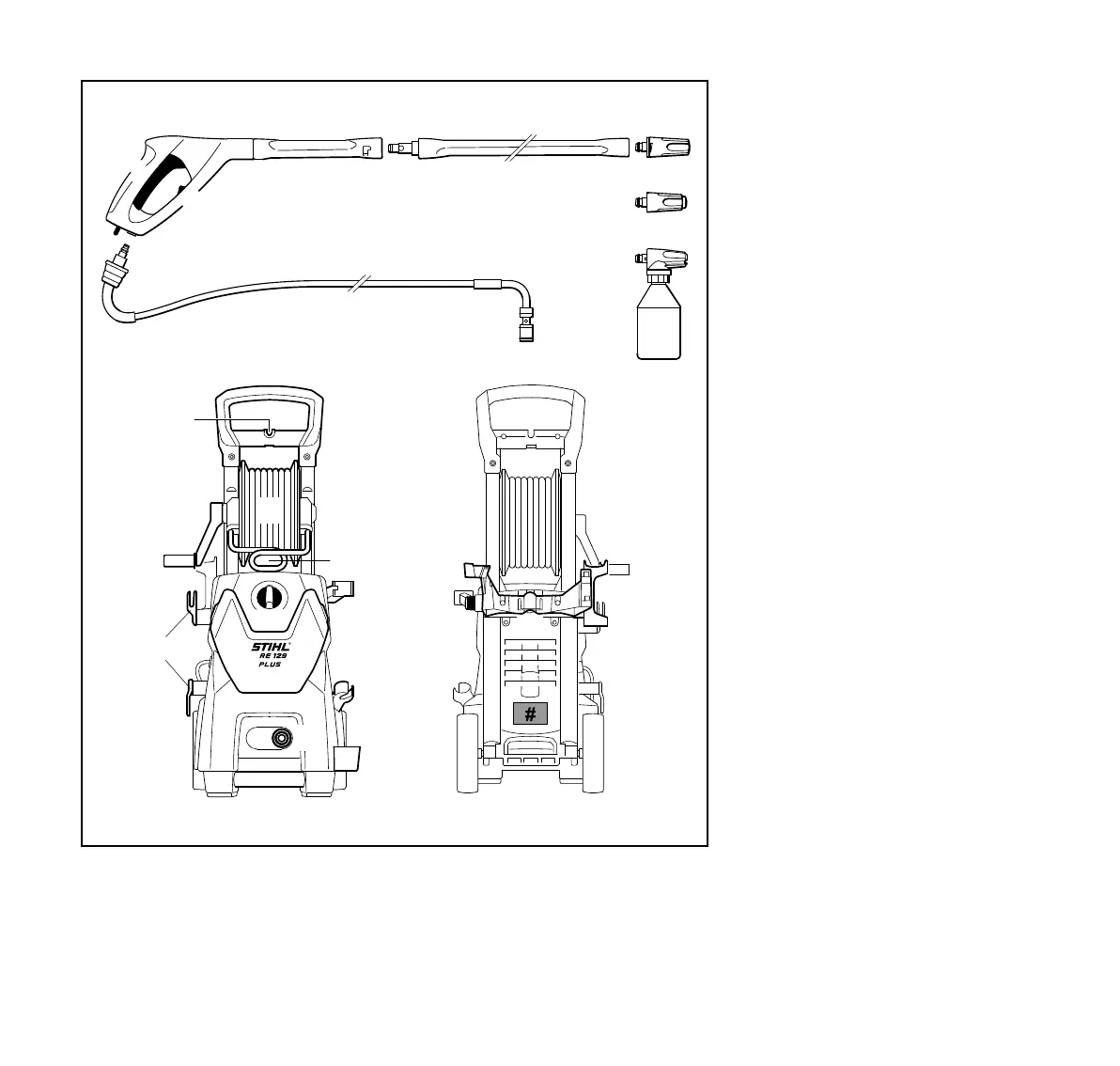

RE 129 PLUS
1 Pistolet
2 Gâchette
3 Bouton de sécurité
4 Levier de blocage
5 Flexible haute pression
6 Lance
7 Buse à jet plat, ajustable
8 Turbo-buse
9 Kit de pulvérisation
10 Poignée
11 Support pour brosse de lavage
grandes surfaces ou kit de
pulvérisation
12 Manivelle d'enrouleur de flexible
13 Enrouleur de flexible
14 Étrier de guidage
15 Support de dispositif de projection
16 Interrupteur de l'appareil
17 Support de cordon d'alimentation
électrique
18 Battant de rangement
19 Support pour brosse de lavage
grandes surfaces
20 Prise d'eau
21 Poignée de transport
22 Bouton de réglage en hauteur de la
poignée
23 Support de cassette de flexible plat
24 Support pour pistolet
# Plaque signalétique
16
24
2
4
1
3
6
7
8
-
+
9
2013BA024 KN
10
11
12
13
18
17
15
22
15
21
14
5
20
19
23

Stihl RE 109 Specifications

General

Operating Pressure	100 bar
Maximum Pressure	120 bar
Water Throughput	440 l/h
Maximum Water Supply Temperature	40 °C
Hose Length	7 m
Power Cable Length	5 m
Sound Power Level	85 dB(A)
