italiano

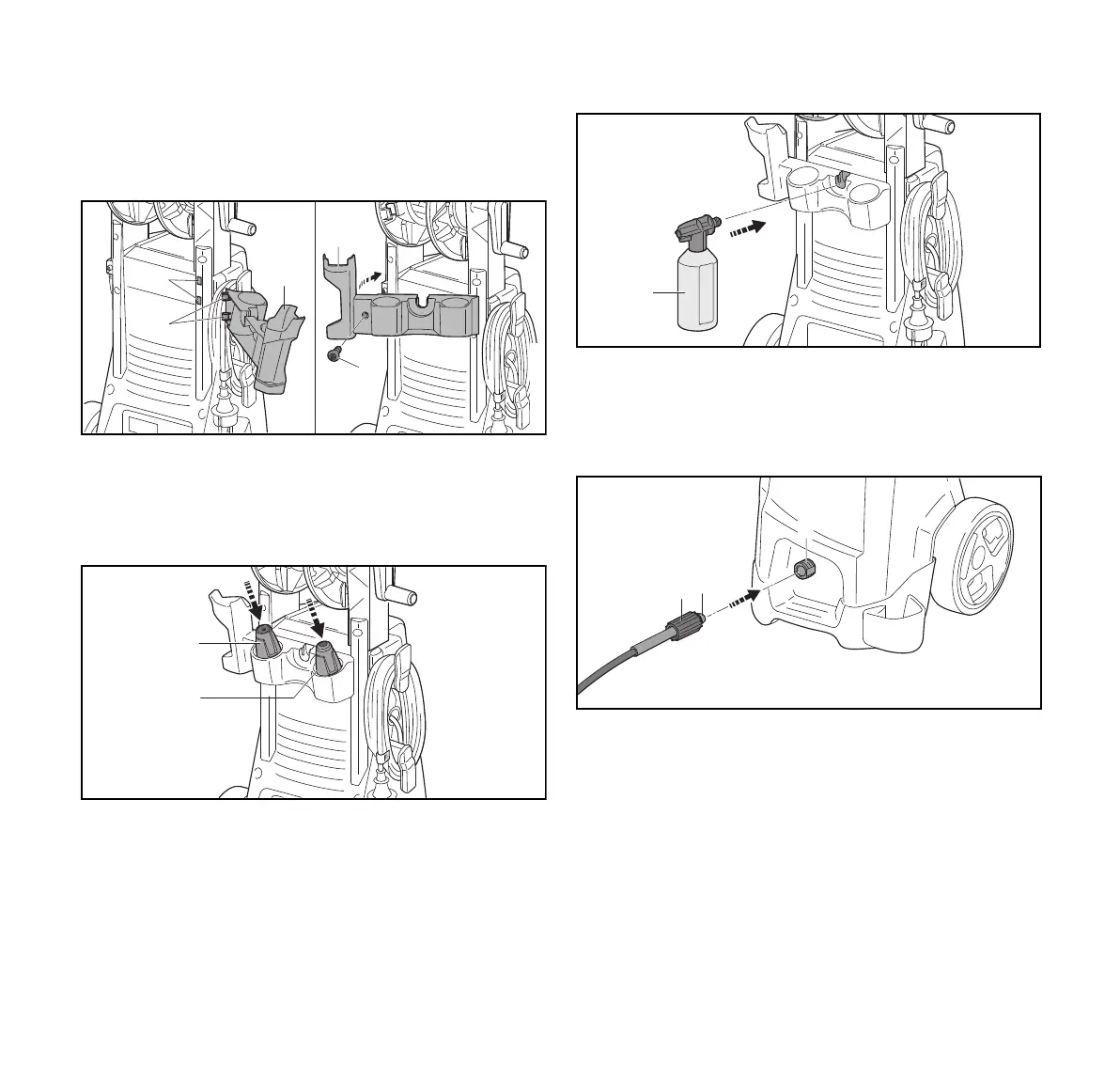

7 Assemblare l’idropulitrice
► Calzare l’impugnatura (1) sul supporto (2).
► Avvitare le viti (3) e stringerle.
► Inserire l’ago di pulizia (4).
Montare il supporto
► Agganciare il gancio (1) del supporto (2) alle guide (3).
► Spostare il supporto (2) verso sinistra.
► Avvitare la vite (4) e stringere.
Inserire gli ugelli
► Inserire l’ugello a getto piatto (1) e l’ugello rotante (2)
Montare il set di spruzzatura
► Inserire il set di spruzzatura (1).
7.2 Montare e smontare l’idropulitrice
7.2.1 Montare il flessibile lata pressione
► Calzare il giunto (1) nel manicotto (2).
► Ruotare il dado a risvolto (3) sul manicotto (2).
► Se si fa fatica a inserire il giunto (1) nel manicotto:
Ingrassare il giunto (1) con grasso idraulico.
► Se si fa fatica a inserire il dado a risvolto (3) nel manicotto:
Ingrassare il dado a risvolto (3) con grasso idraulico.
2
1
3
4
2
0000-GXX-1826-A0
2
1
0000-GXX-3200-A0
0000-GXX-1827-A0
1
0000-GXX-6398-A0
1
3
2
