7 Assemblage du nettoyeur haute pression
7.2 Montage et démontage du tuyau flexible haute
pression
7.2.1 Montage du tuyau flexible haute pression

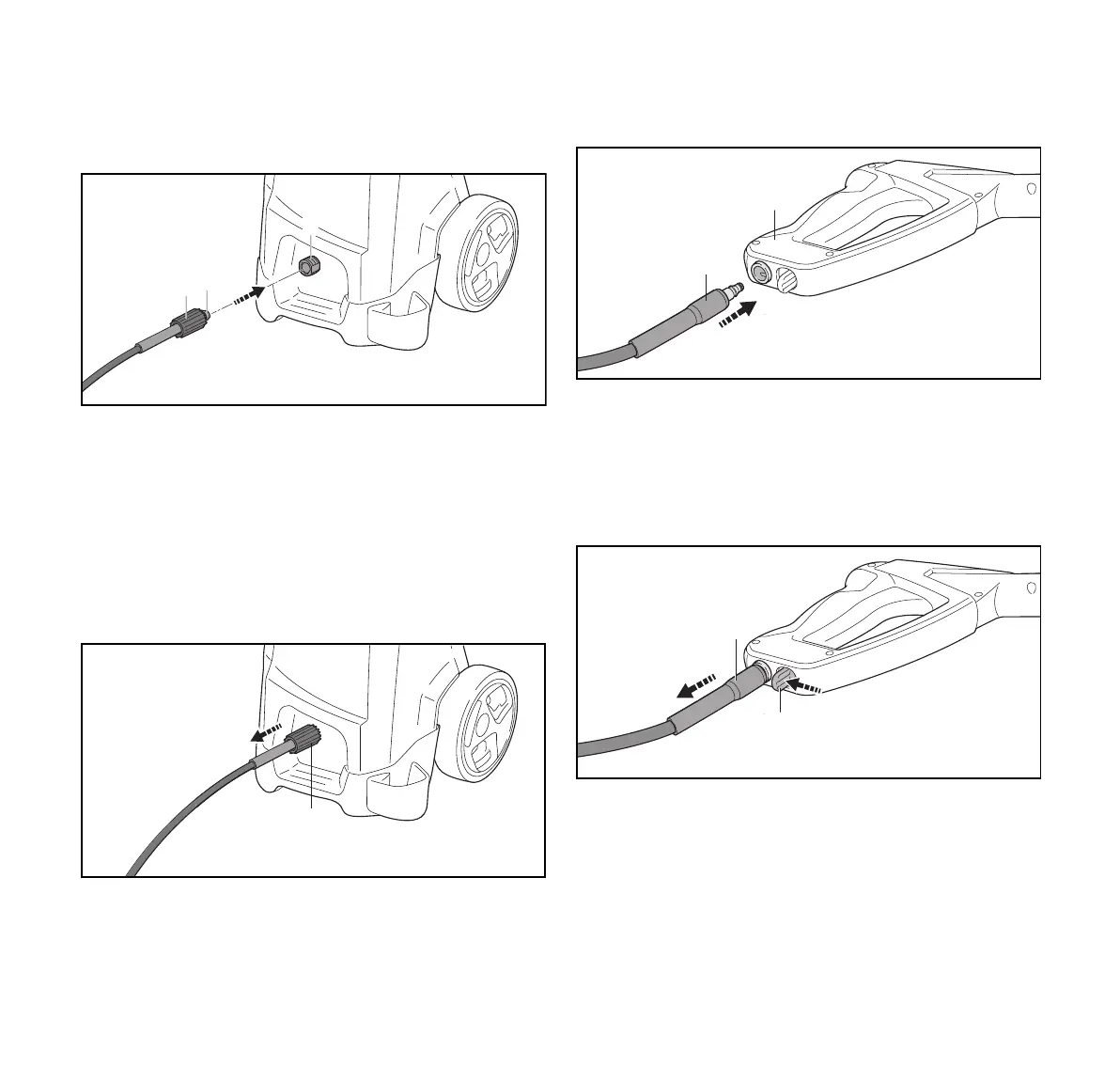

► Glisser le raccord rapide (1) sur l'embout (2).
► Visser l'écrou-chapeau (3) sur l'embout (2).
► Si le raccord rapide (1) glisse difficilement sur l'embout :
graisser le raccord rapide (1) avec de la graisse pour
robinetterie.
► Si l'écrou-chapeau (3) se visse difficilement sur l'embout :
graisser l'écrou-chapeau (3) avec de la graisse pour
robinetterie.
7.2.2 Démontage du tuyau flexible haute pression
► Dévisser l'écrou-chapeau (1).
► Extraire le tuyau flexible haute pression.
7.3 Montage et démontage du pistolet
7.3.1 Montage du pistolet
► Glisser l'embout (1) dans le pistolet (2).
L'embout (1) s'encliquette avec un déclic audible.
► Si l'embout (1) entre difficilement dans le pistolet (2) :
graisser le joint de l'embout (1) avec de la graisse pour
robinetterie.
7.3.2 Démontage du pistolet
► Appuyer sur le levier de verrouillage (1) et le maintenir
enfoncé.
► Extraire l'embout (2).
