Nederlands 3 Overzicht
1 Handgreep
De handgreep dient voor het dragen en hanteren van de
hogedrukreiniger.
2 Slanghaspel
De slanghaspel dient voor het opwikkelen van de
hogedrukslang.
3 Hogedrukslang
De hogedrukslang leidt het water van de hogedrukpomp
naar het spuitpistool.
4 Nippel
De nippel verbindt de hogedrukslang met het
spuitpistool.
5 Houder
De houder dient voor het opbergen van het spuitpistool.
6 Houder
De houder dient voor het opbergen van de
spuitinrichting.
7 Transporthandgreep
De transporthandgreep dient voor het dragen van de
hogedrukreiniger.
8 Nippel
De nippel dient voor de aansluiting van de waterslang.
9 Tuimelschakelaar
De tuimelschakelaar dient voor het inschakelen en
uitschakelen van de hogedrukreiniger.
10 Slinger
De slinger dient voor het verdraaien van de slanghaspel.
11 Houder
De houder dient voor het opbergen van de aansluitkabel.
12 Aansluitkabel
De aansluitkabel verbindt de hogedrukreiniger met de
netstekker.
13 Klem
De klem borgt de netstekker aan de opgewikkelde
aansluitkabel.
14 Netstekker
De netstekker verbindt de aansluitkabel met een
contactdoos.
15 Nippel
De nippel dient voor de aansluiting van de
hogedrukslang.
16 Vakken
De vakken dienen voor het opbergen van de
meegeleverde sproeiers.
17 Houder
De houder dient voor het opbergen van de sproeiset.
18 Nippel
De nippel verbindt de hogedrukslang met het
spuitpistool.
19 Reinigingsnaald
De reinigingsnaald dient voor het schoonmaken van de
sproeier.
# Typeplaatje met machinenummer

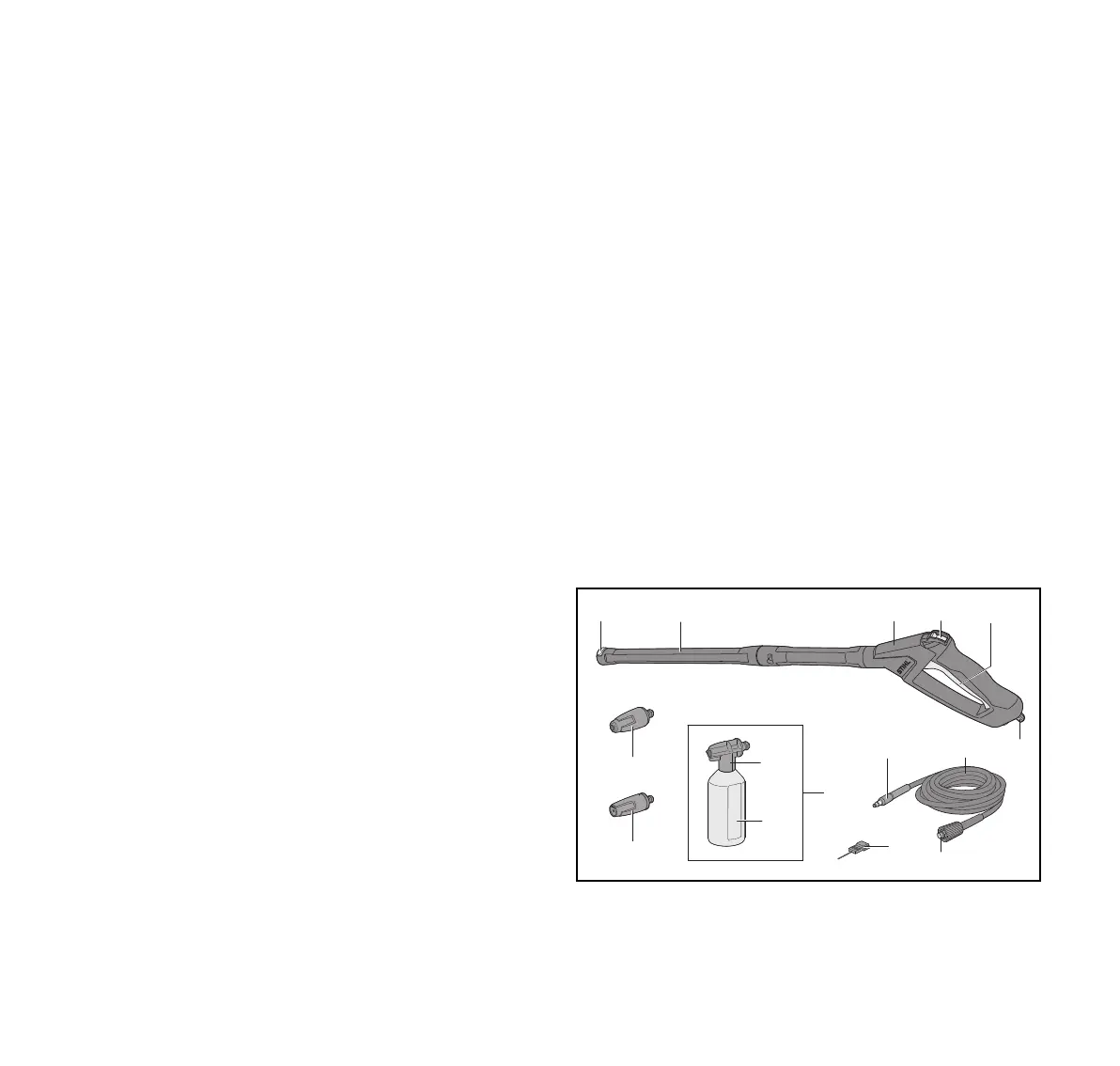

3.2 Spuitinrichting
1 Vergrendeling
De vergrendeling borgt de sproeier in de spuitlans.
6
1 3 4
5
2
10
7
8
13
0000-GXX-5291-A0
9
14
15
12
11
