Stihl RE 95 - Montage Et Démontage de la Lance; Montage Et Démontage de la Buse

0458-815-9621-A
87
français 7 Assemblage du nettoyeur haute pression

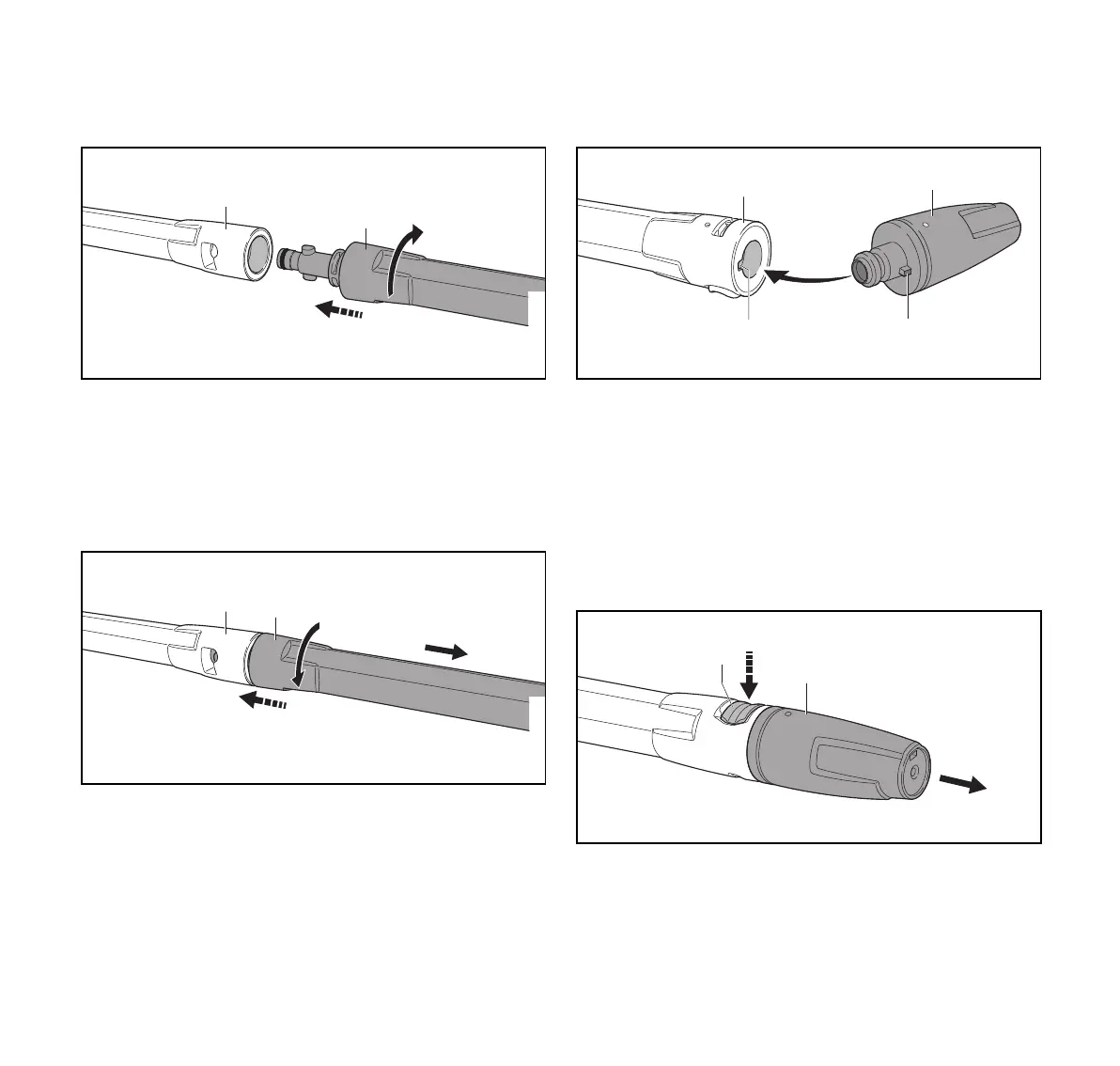

7.4 Montage et démontage de la lance
7.4.1 Montage de la lance
► Glisser la lance (1) dans le pistolet (2).
► Tourner la lance (1) jusqu'à ce qu'elle s'encliquette.
► Si la lance (1) entre difficilement dans le pistolet (2) :
graisser le joint de la lance (1) avec de la graisse pour
robinetterie.
7.4.2 Démontage de la lance
► Presser la lance (1) et le pistolet (2) l'un contre l'autre et
tourner jusqu'en butée.
► Extraire la lance (1) et le pistolet (2) l'un de l'autre.
7.5 Montage et démontage de la buse
7.5.1 Montage de la buse
► Si l'on monte la buse à jet plat : présenter la buse (1) de
telle sorte que l'ergot (2) coïncide avec l'échancrure (3) de
la lance (4).
► Enfoncer la buse (1) dans la lance (4).
La buse (1) s'encliquette avec un déclic audible.
► Si la buse (1) entre difficilement dans la lance (4) :
graisser le joint de la buse (1) avec de la graisse pour
robinetterie.
7.5.2 Démontage de la buse
► Appuyer sur le bouton de verrouillage (1) et le maintenir
enfoncé.
► Extraire la buse (2).
0000-GXX-4350-A0
1
2
0000-GXX-4351-A0
2
1
4
0000-GXX-4352-A0
3
1
2
2
1
0000-GXX-4353-A0
