0458-815-9621-A
5
deutsch
4 Sicherheitshinweise
2 Strahlrohr
Das Strahlrohr verbindet die Spritzpistole mit der Düse.
3 Spritzpistole
Die Spritzpistole dient zum Halten und Führen der
Spritzeinrichtung.
4 Rasthebel
Der Rasthebel entsperrt den Hebel.
5 Hebel
Der Hebel öffnet und schließt das Ventil in der
Spritzpistole. Der Hebel startet und stoppt den
Wasserstrahl.
6 Sperrhebel
Der Sperrhebel hält den Stutzen in der Spritzpistole.
7 Hochdruckschlauch
Der Hochdruckschlauch leitet das Wasser von der
Hochdruckpumpe zur Spritzpistole.
8 Kupplung
Die Kupplung verbindet den Hochdruckschlauch mit der
Hochdruckpumpe.
9 Stutzen
Der Stutzen verbindet den Hochdruckschlauch mit der
Spritzpistole.
10 Reinigungsnadel
Die Reinigungsnadel dient zum Reinigen der Düsen.
11 Sprühset
Das Sprühset dient zum Reinigen mit Reinigungsmitteln.
12 Flasche
Die Flasche enthält das Reinigungsmittel.
13 Sprühdüse
Die Sprühdüse mischt dem Wasser das Reinigungsmittel
bei.
14 Rotordüse
Die Rotordüse erzeugt einen harten, rotierenden
Wasserstrahl.
15 Flachstrahldüse
Die Flachstrahldüse erzeugt einen flachen Wasserstrahl.

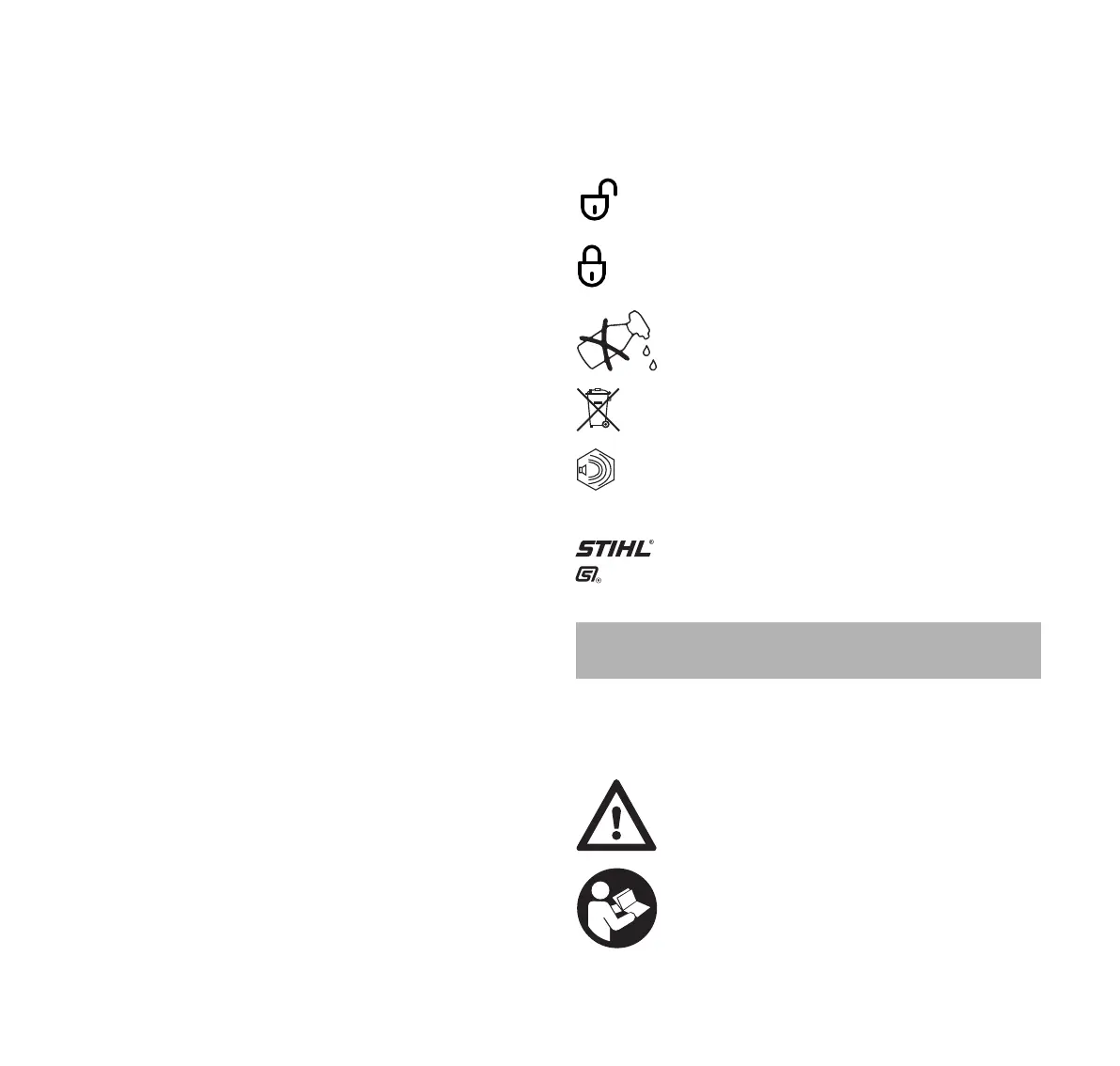

3.3 Symbole
Die Symbole können auf dem Hochdruckreiniger, der
Spritzeinrichtung und des Sprühsets sein und bedeuten
Folgendes:
4.1 Warnsymbole
Die Warnsymbole auf dem Hochdruckreiniger bedeuten
Folgendes:
Der Rasthebel entsperrt in dieser Position den Hebel.
Der Rasthebel sperrt in dieser Position den Hebel.
Sprühset vor dem Transport leeren oder so
sichern, dass es nicht umkippen und sich nicht
bewegen kann.
Produkt nicht mit dem Hausmüll entsorgen.
Garantierter Schallleistungspegel nach
Richtlinie 2000/14/EG in dB(A) um
Schallemissionen von Produkten vergleichbar
zu machen.
Diese Symbole kennzeichnen original STIHL
Ersatzteile und original STIHL Zubehör.
4 Sicherheitshinweise
Sicherheitshinweise und deren Maßnahmen
beachten.
Gebrauchsanleitung lesen, verstehen und
aufbewahren.
