deutsch 7 Hochdruckreiniger zusammenbauen

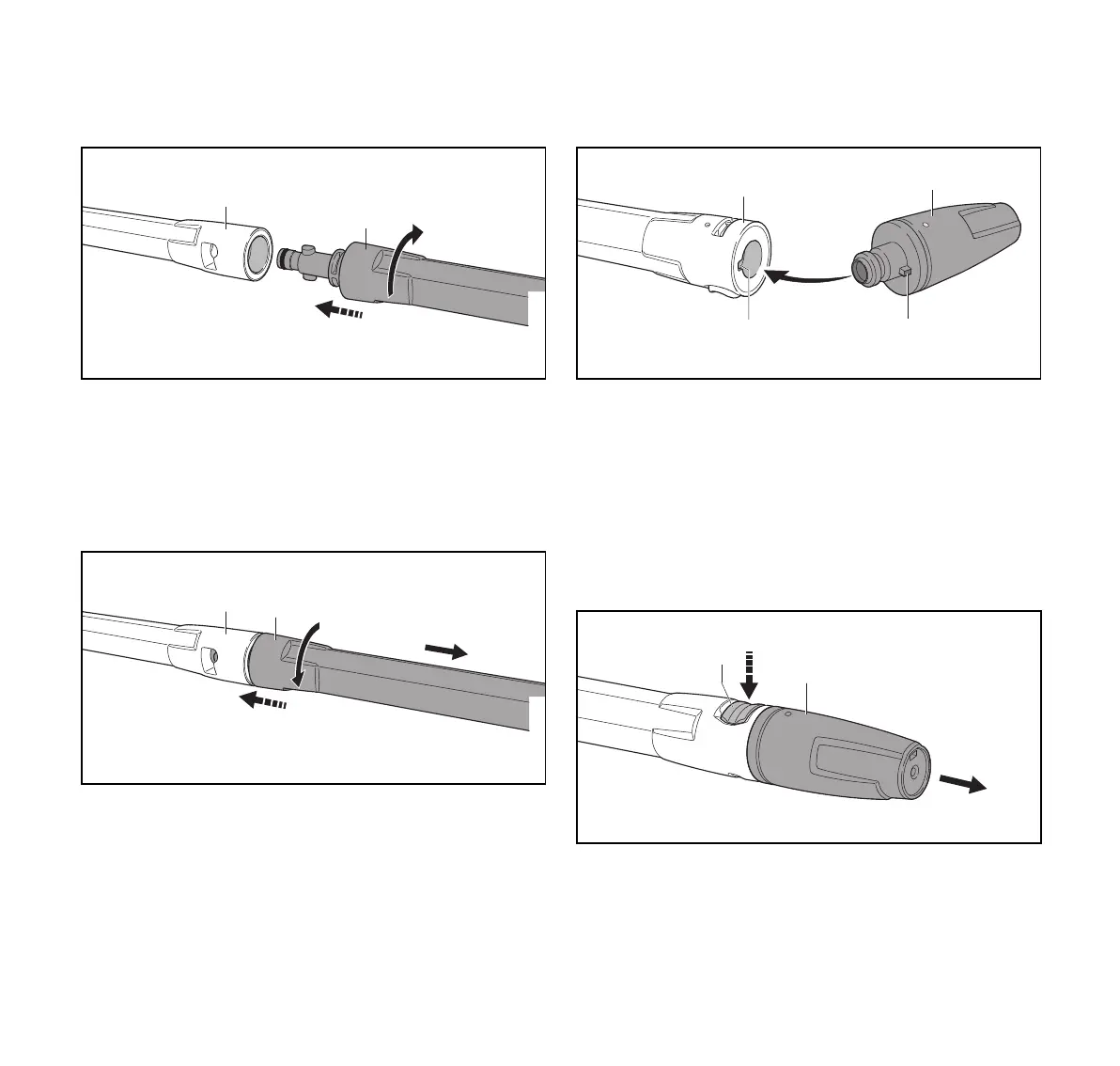

7.4 Strahlrohr anbauen und abbauen
7.4.1 Strahlrohr anbauen
► Strahlrohr (1) in die Spritzpistole (2) schieben.
► Strahlrohr (1) so lange drehen, bis es einrastet.
► Falls sich das Strahlrohr (1) schwer in die Spritzpistole (2)
schieben lässt: Dichtung am Strahlrohr (1) mit einem
Armaturenfett fetten.
7.4.2 Strahlrohr abbauen
► Strahlrohr (1) und Spritzpistole (2) zusammendrücken
und bis zum Anschlag drehen.
► Strahlrohr (1) und Spritzpistole (2) auseinanderziehen.
7.5 Düse anbauen und abbauen
7.5.1 Düse anbauen
► Falls die Flachstrahldüse angebaut wird: Düse (1) so
ansetzen, dass die Nase (2) mit der Aussparung (3) des
Strahlrohrs (4) fluchtet.
► Düse (1) in das Strahlrohr (4) drücken.
Die Düse (1) rastet hörbar ein.
► Falls sich die Düse (1) schwer in das Strahlrohr (4)
schieben lässt: Dichtung an der Düse (1) mit einem
Armaturenfett fetten.
7.5.2 Düse abbauen
► Verriegelung (1) drücken und gedrückt halten.
► Düse (2) herausziehen.
0000-GXX-4350-A0
1
2
0000-GXX-4351-A0
2
1
4
0000-GXX-4352-A0
3
1
2
2
1
0000-GXX-4353-A0
