français 7 Assemblage du nettoyeur haute pression

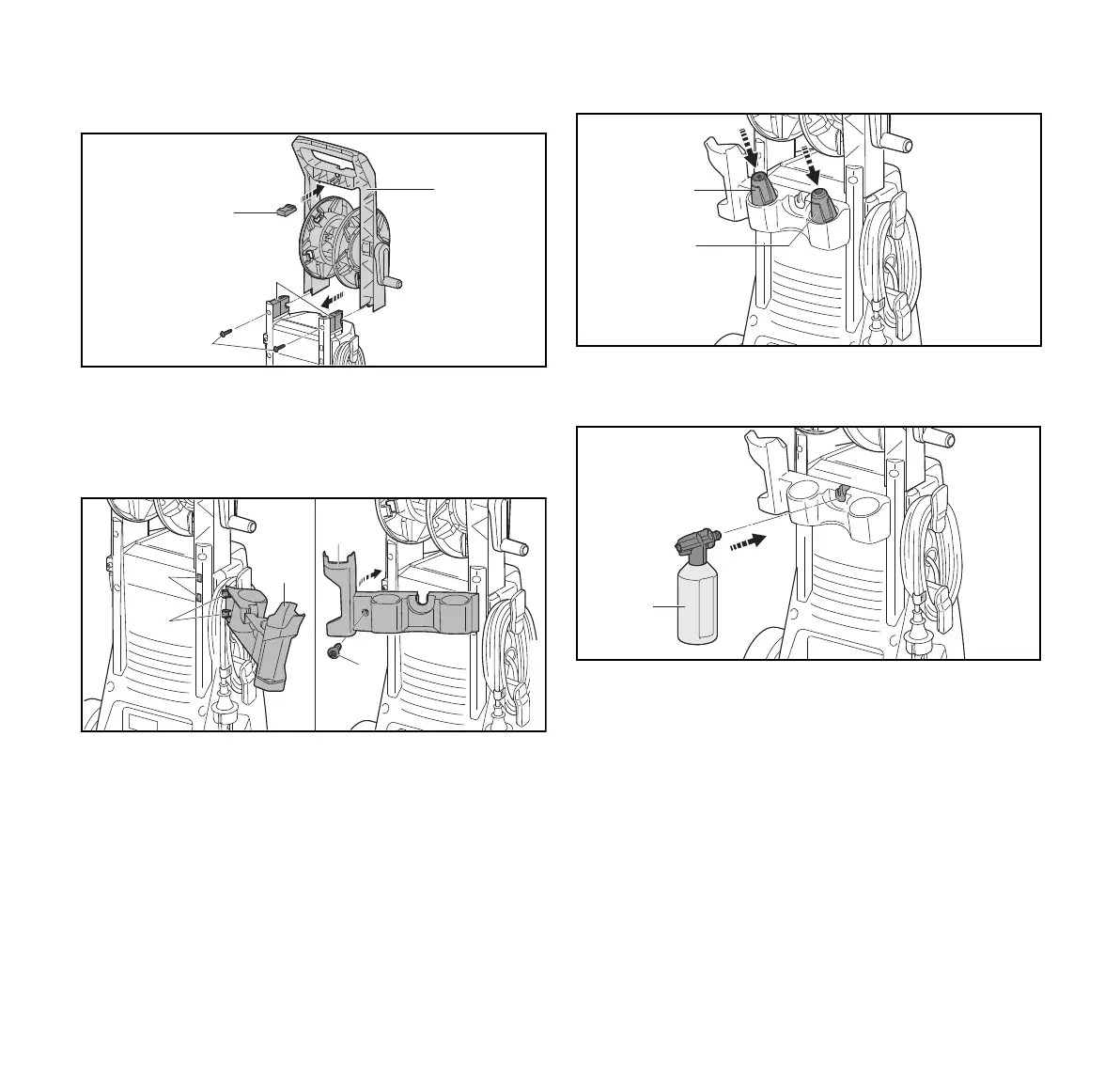

Montage de la poignée et rangement de l'aiguille de
nettoyage
► Glisser la poignée (1) sur les supports (2).
► Visser et serrer fermement les vis (3).
► Ranger l'aiguille de nettoyage (4).
Montage du support
► Accrocher les crochets (1) du support (2) sur les pièces
de guidage (3).
► Rabattre le support (2) vers la gauche.
► Visser et serrer fermement la vis (4).
Rangement des buses
► Ranger la buse à jet plat (1) et la turbo-buse (2).
Montage du kit de projection de détergent
► Ranger le kit de projection de détergent (1).
3
2
1
4
0000-GXX-1802-A0
2
1
3
4
2
0000-GXX-1826-A0
2
1
0000-GXX-3200-A0
0000-GXX-1827-A0
1
