0458-815-9621-A
17
deutsch

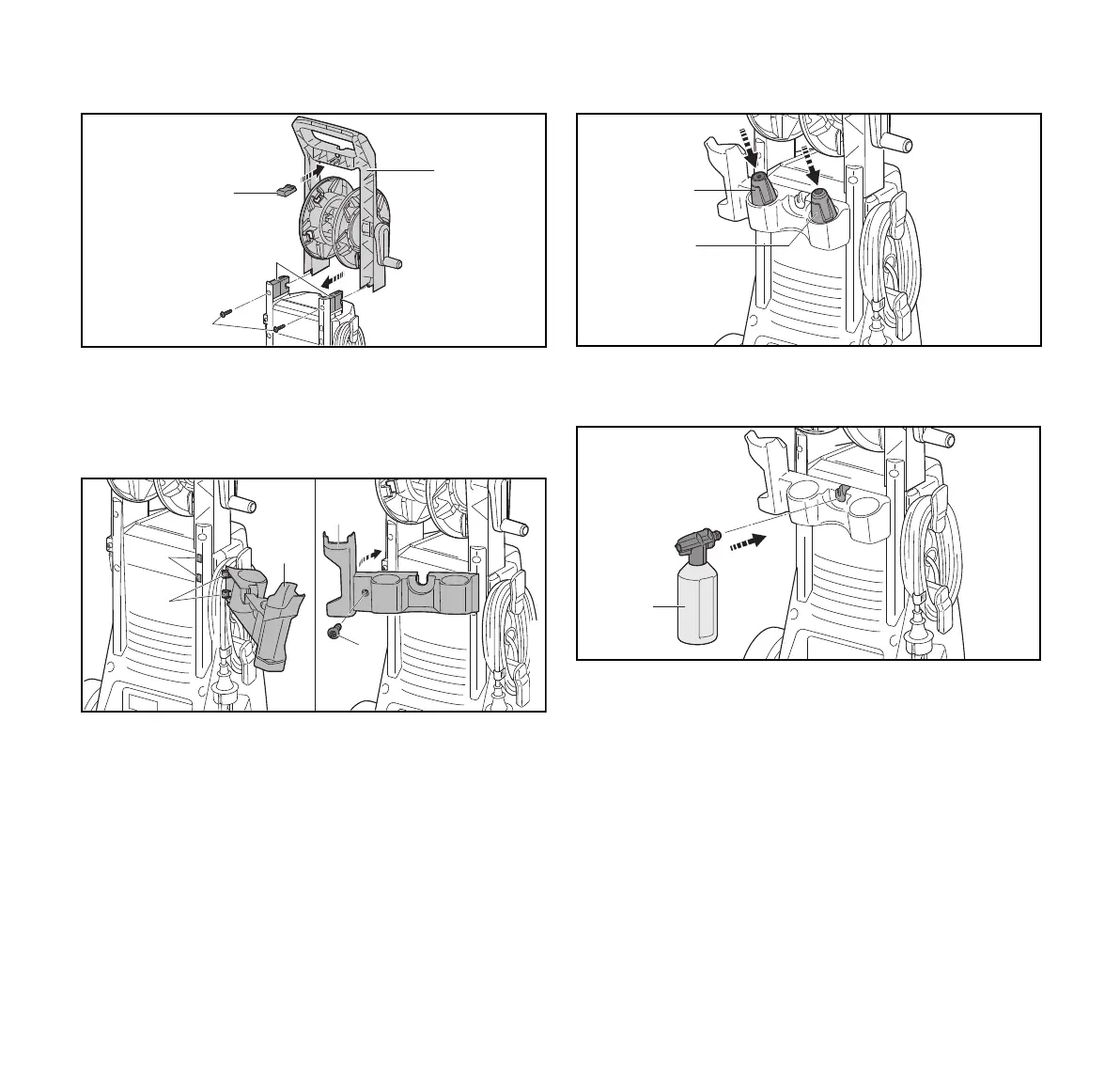

7 Hochdruckreiniger zusammenbauen
Griff anbauen und Reinigungsnadel einsetzen
► Griff (1) auf die Halter (2) schieben.
► Schrauben (3) eindrehen und fest anziehen.
► Reinigungsnadel (4) einsetzen.
Halter anbauen
► Haken (1) des Halters (2) an den Führungen (3)
einhängen.
► Halter (2) nach links klappen.
► Schraube (4) eindrehen und fest anziehen.
Düsen einsetzen
► Flachstrahldüse (1) und Rotordüse (2) einsetzen.
Sprühset anbauen
► Sprühset (1) einsetzen.
3
2
1
4
0000-GXX-1802-A0
2
1
3
4
2
0000-GXX-1826-A0
2
1
0000-GXX-3200-A0
0000-GXX-1827-A0
1
