Strahlrohr
N Strahlrohr (1) in die Aufnahme der
Spritzpistole (2) schieben, um 90°
drehen und einrasten
abbauen
N Strahlrohr (1) in die Aufnahme der
Spritzpistole (2) schieben, um 90°
drehen und aus der Aufnahme
herausziehen
Düse
N Düse (3) in Strahlrohr stecken bis
die Verriegelung (4) einrastet –
dabei springt der Knopf der
Verriegelung wieder heraus – die
verstellbare Hochdruckdüse hat
eine Verdrehsicherung, diese an
der Nut am Strahlrohr ausrichten
abbauen
N Knopf der Verriegelung (4) drücken
und Düse (3) herausziehen
Hochdruckschlauch am Gerät
anbauen
N Hochdruckschlauch auf den
Anschlussstutzen (2) schieben
N Überwurfmutter (1) ansetzen, von
Hand aufdrehen und festziehen
abbauen
N Überwurfmutter (1) herunterdrehen
N Hochdruckschlauch vom
Anschlussstutzen (2) ziehen

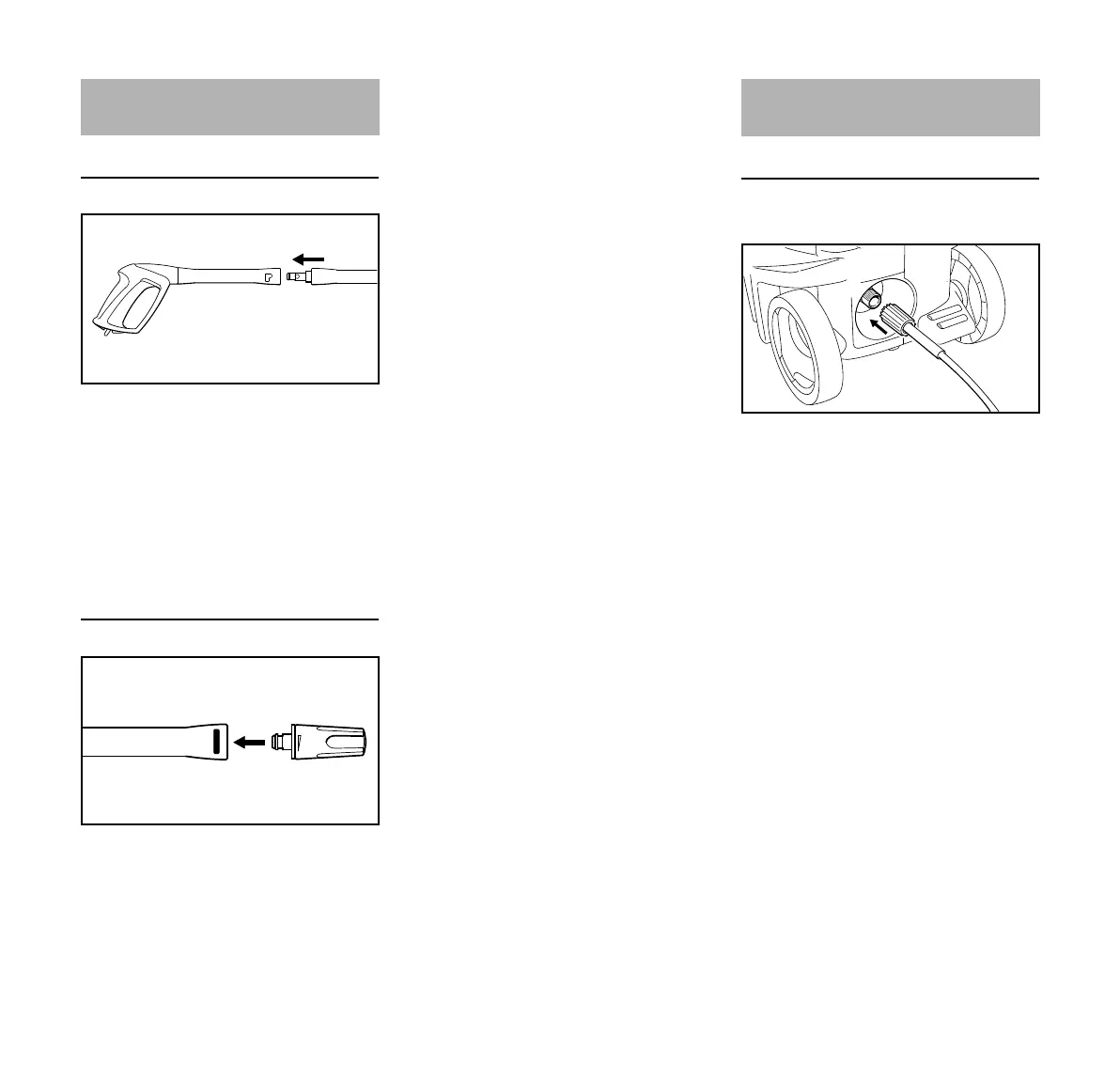

Strahlrohr anbauen, abbauen
600BA005 KN
2
1
4
600BA006 KN
-
+
3
Hochdruckschlauch
anbauen, abbauen
1
600BA007 KN
2
