Antes de ponerla en funcionamiento por
primera vez, se han de montar distintas
piezas accesorias.

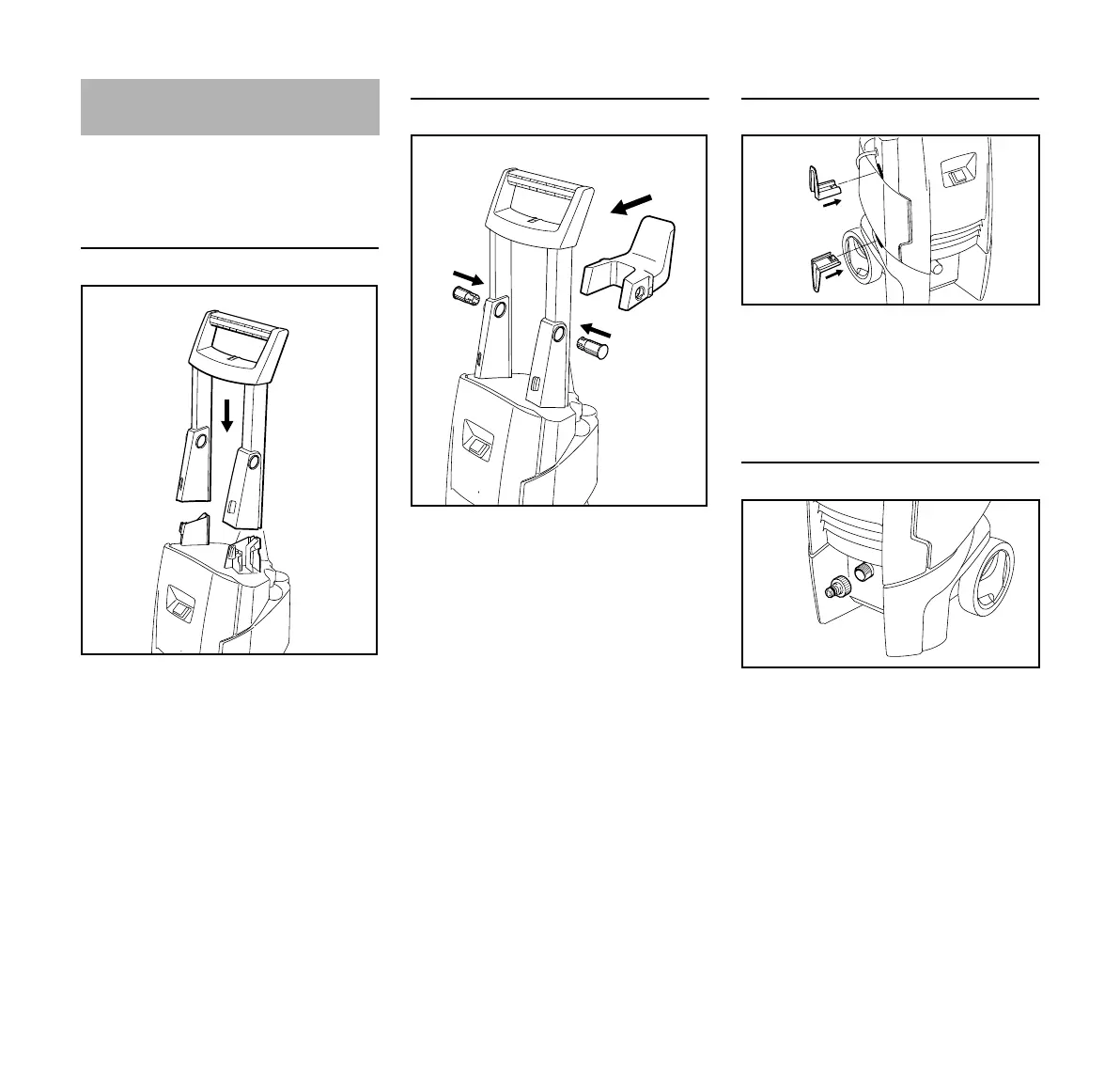

Bastidor de agarre
N Montar el bastidor de agarre (1)
desde arriba en los soportes (2) – el
bastidor de agarre tiene que
encastrar
Soporte para manguera de alta presión
N Posicionar el soporte (3) para
manguera de alta presión entre el
bastidor de agarre
N Colocar los tapones (4) en los
alojamientos a través del bastidor
de agarre – los tapones tienen que
encastrar y quedar enrasados en el
bastidor de agarre
Soportes para el cable de conexión
N Insertar los soportes (5) para el
cable de conexión en los
alojamientos existentes en la caja –
los soportes tienen que encastrar
Racor de empalme en la afluencia de
agua
N Enroscar el racor de empalme (6)
en la afluencia de agua y apretarlo a
mano
Completar la máquina
2
2
1
600BA001 KN
3
4
4
600BA002 KN
600BA003 KN
5
5
6
600BA004 KN
