Spuitlans
N Spuitlans (1) in de koppeling van
het spuitpistool (2) schuiven, 90°
verdraaien en vastklikken
Verwijderen
N De spuitlans (1) in de koppeling van
het spuitpistool (2) schuiven, 90°
verdraaien en uit de koppeling
trekken
Sproeier
N Sproeier (3) in de spuitlans steken
tot de vergrendeling (4) vastklikt –
hierbij springt de knop van de
vergrendeling weer naar buiten – de
verstelbare hogedruksproeier heeft
een borging tegen verdraaien. Deze
ten opzichte van de groef in de
spuitlans uitlijnen
Verwijderen
N Knop van de vergrendeling (4)
indrukken en de sproeier (3)
lostrekken
Hogedrukslang op het apparaat
Monteren
N De hogedrukslang op de
aansluitnippel (2) schuiven
N Wartelmoer (1) aanbrengen, met de
hand erop draaien en vastdraaien
Verwijderen
N Wartelmoer (1) losdraaien
N Hogedrukslang van de
aansluitnippel (2) trekken
Spuitlans aansluiten,
loskoppelen

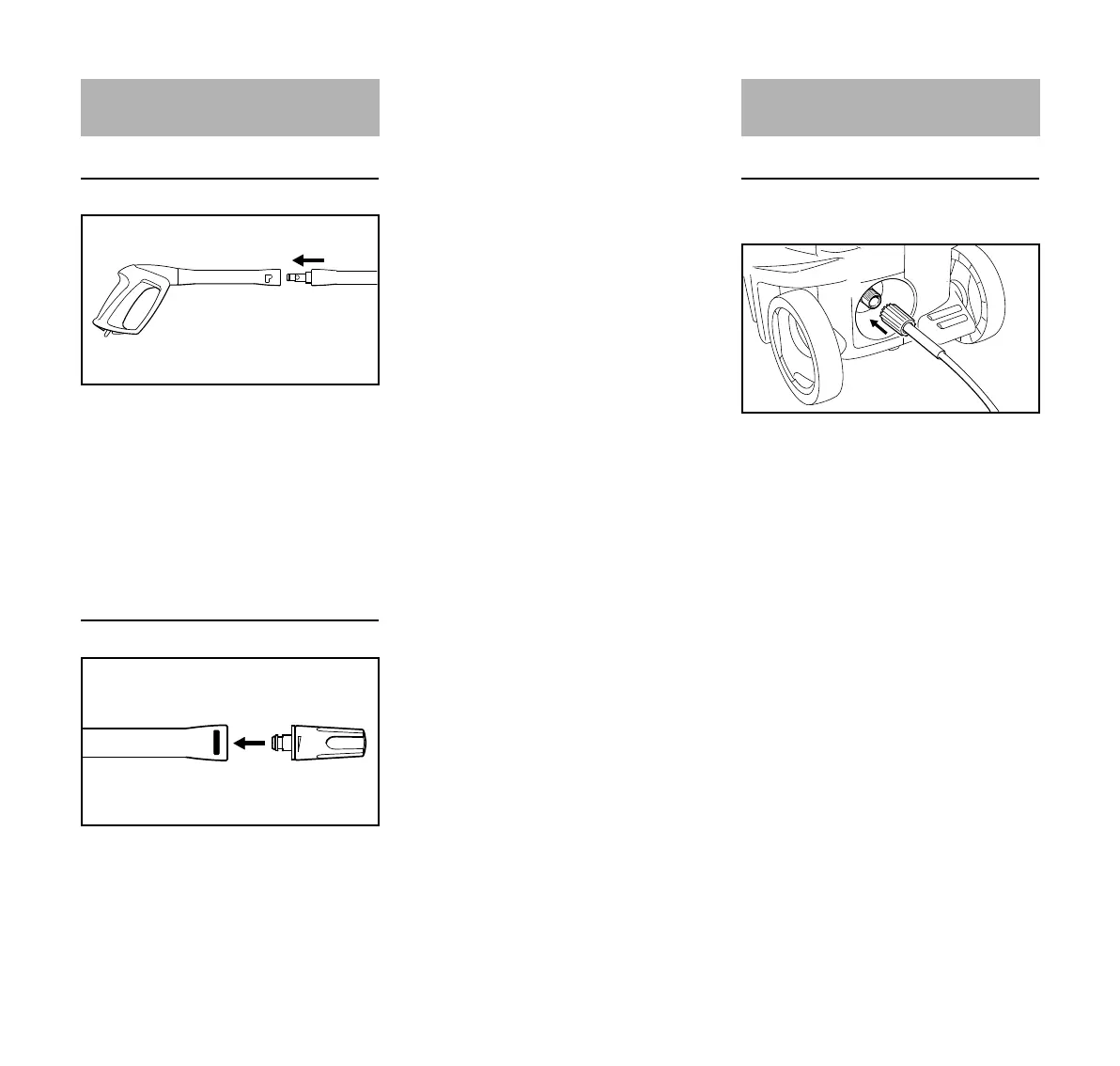

600BA005 KN
2
1
4
600BA006 KN
-
+
3
Hogedrukslang aansluiten,
loskoppelen
1
600BA007 KN
2
