Stihl RE 98 - Montaggio, Smontaggio Flessibile AP; Montaggio, Smontaggio Lancia

RE 98
italiano
128

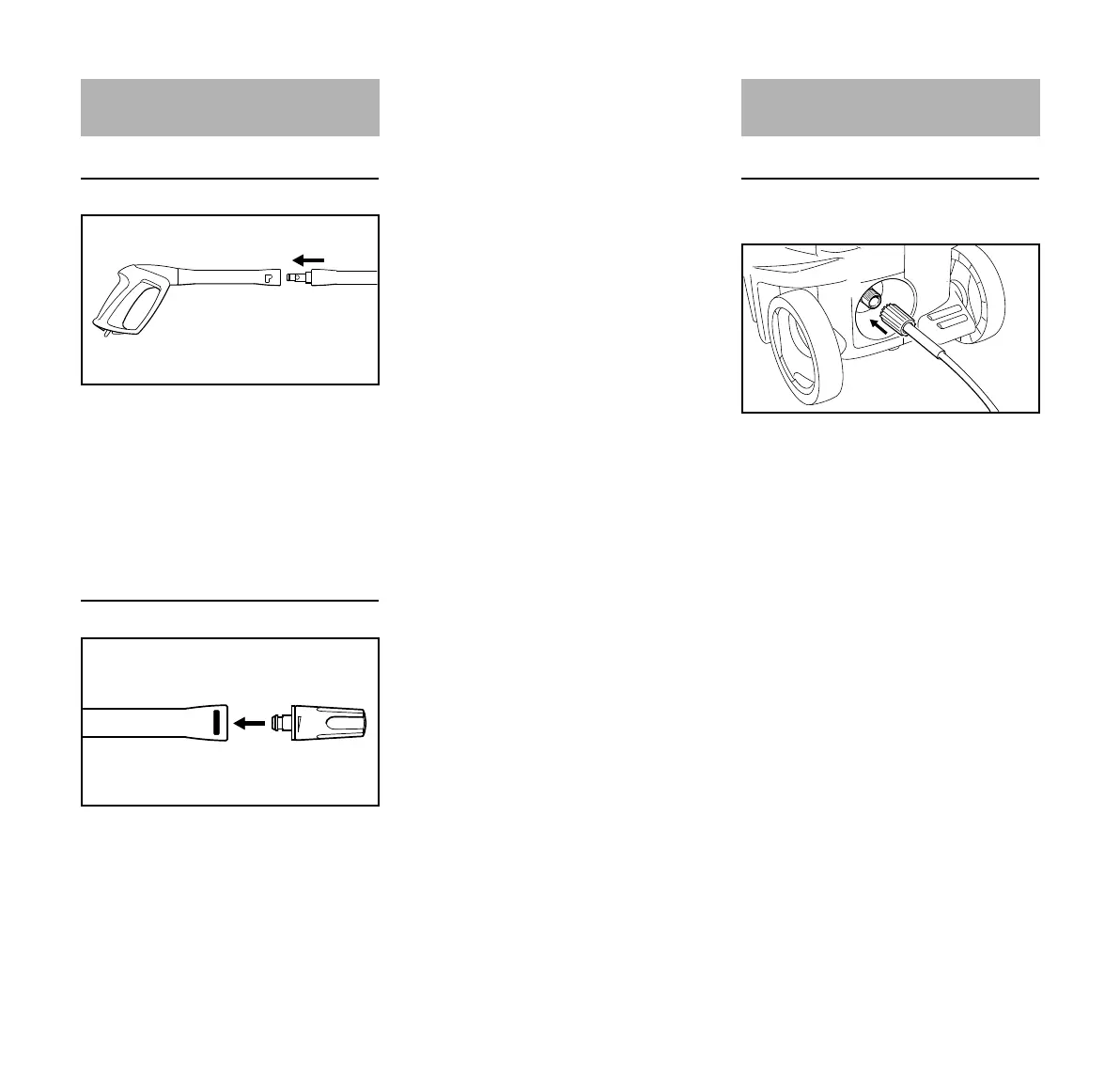

Lancia
N Spingere la lancia (1) nella sede
della pistola (2), girarla di 90° e farla
innestare a scatto
Smontaggio
N Spingere la lancia (1) nella sede
della pistola (2), girarla di 90° ed
estrarla dalla sede
Ugello
N infilare l’ugello (3) nella lancia
finché il bloccaggio (4) si chiude a
scatto – il pulsante del bloccaggio
scatta di nuovo fuori – l’ugello AP
regolabile ha un meccanismo
antitorsione: allinearlo alla
scanalatura della lancia
Smontaggio
N Premere il pulsante del
bloccaggio (4) ed estrarre
l’ugello (3)
Flessibile AP sull’apparecchiatura
Montaggio
N Calzare il flessibile AP sul
tronchetto (2)
N piazzare il dado a risvolto (1),
avvitarlo e serrarlo a mano
Smontaggio
N svitare il dado a risvolto (1)
N sfilare il flessibile AP dal
tronchetto (2)
Montaggio, smontaggio
lancia
600BA005 KN
2
1
4
600BA006 KN
-
+
3
Montaggio, smontaggio
flessibile AP
1
600BA007 KN
2
