0478 192 9809 A - PT
196

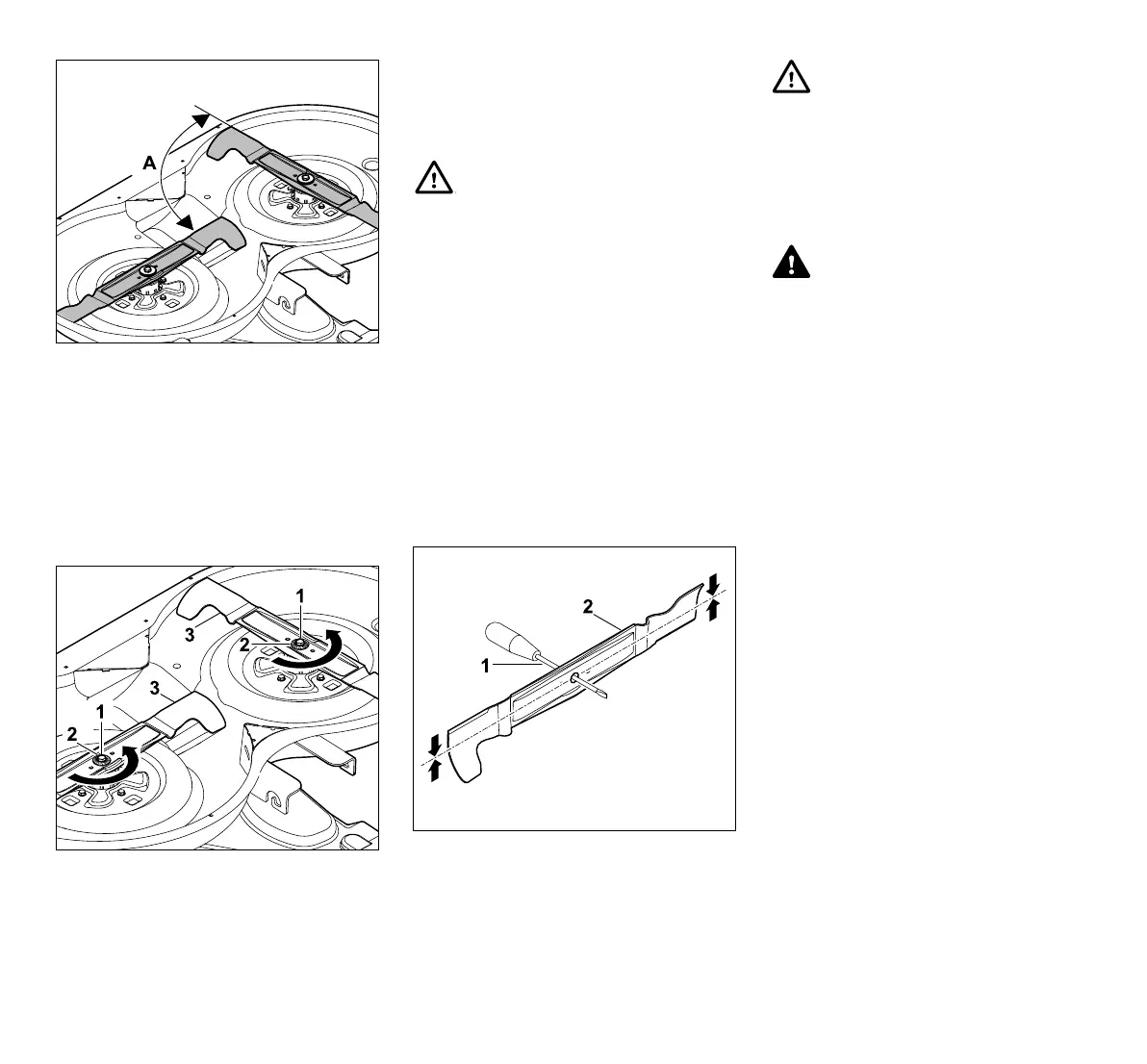

Rode as lâminas de corte conforme
ilustrado e verifique o ângulo A (cerca de
90°) do corte.
Desmontar as lâminas de corte:
● Desmonte o mecanismo de corte.
(Ö 14.1)
● Coloque o mecanismo de corte na base
de madeira adequada no solo.
Solte e desenrosque o parafuso da
lâmina (1) com o auxílio de uma chave de
bocas SW17 (não incluída no âmbito do
fornecimento). Ao soltar o parafuso da
lâmina, contra-apoie a lâmina de corte.
Remova o parafuso da lâmina (1) com a
arruela de aperto (2) e a lâmina de
corte (3).
Afiar a lâmina de corte:
● Ao afiar, arrefeça a lâmina de corte,
por exemplo, com água. Não deverá
ocorrer uma coloração a azul; caso
contrário, o poder de corte diminuirá.
● Afie a lâmina de corte uniformemente,
de modo a evitar vibrações causadas
por um desequilíbrio.
● Respeite um ângulo de corte de 30°.
● Ao afiar, preste atenção aos limites de
desgaste.
Verificar o equilíbrio das lâminas de
corte:
Insira a chave de fendas (1) através do
furo central.
Se a lâmina de corte (2) estiver
desequilibrada, terá de ser equilibrada na
posição ilustrada.
Montar a lâmina de corte:
● Monte a lâmina de corte com as pás de
ventoinha viradas para cima
(apontadas para o mecanismo de
corte).
Perigo de ferimentos!
Durante o processo de afiação,
utilize sempre óculos de proteção e
luvas.
Perigo de ferimentos!
Se a lâmina não ficar equilibrada, é
necessário afiar até à lâmina de
corte ficar equilibrada.
A lâmina de corte apenas pode ser
equilibrada por reafiação dos
gumes.
Perigo de ferimentos!
Antes da montagem, verifique se a
lâmina de corte apresenta danos
(entalhes ou fendas) ou desgaste.
As lâminas de corte gastas ou que
apresentem danos têm de ser
substituídas.
Substitua a arruela de aperto em
cada montagem das lâminas.
Fixe adicionalmente o parafuso da
lâmina com Loctite 243.
O binário de aperto indicado de
65 - 70 Nm para os parafusos das
lâminas tem de ser
escrupulosamente respeitado,
dado que disso depende a fixação
segura da ferramenta de corte.
