français 7 Assemblage de l'aspiro-broyeur

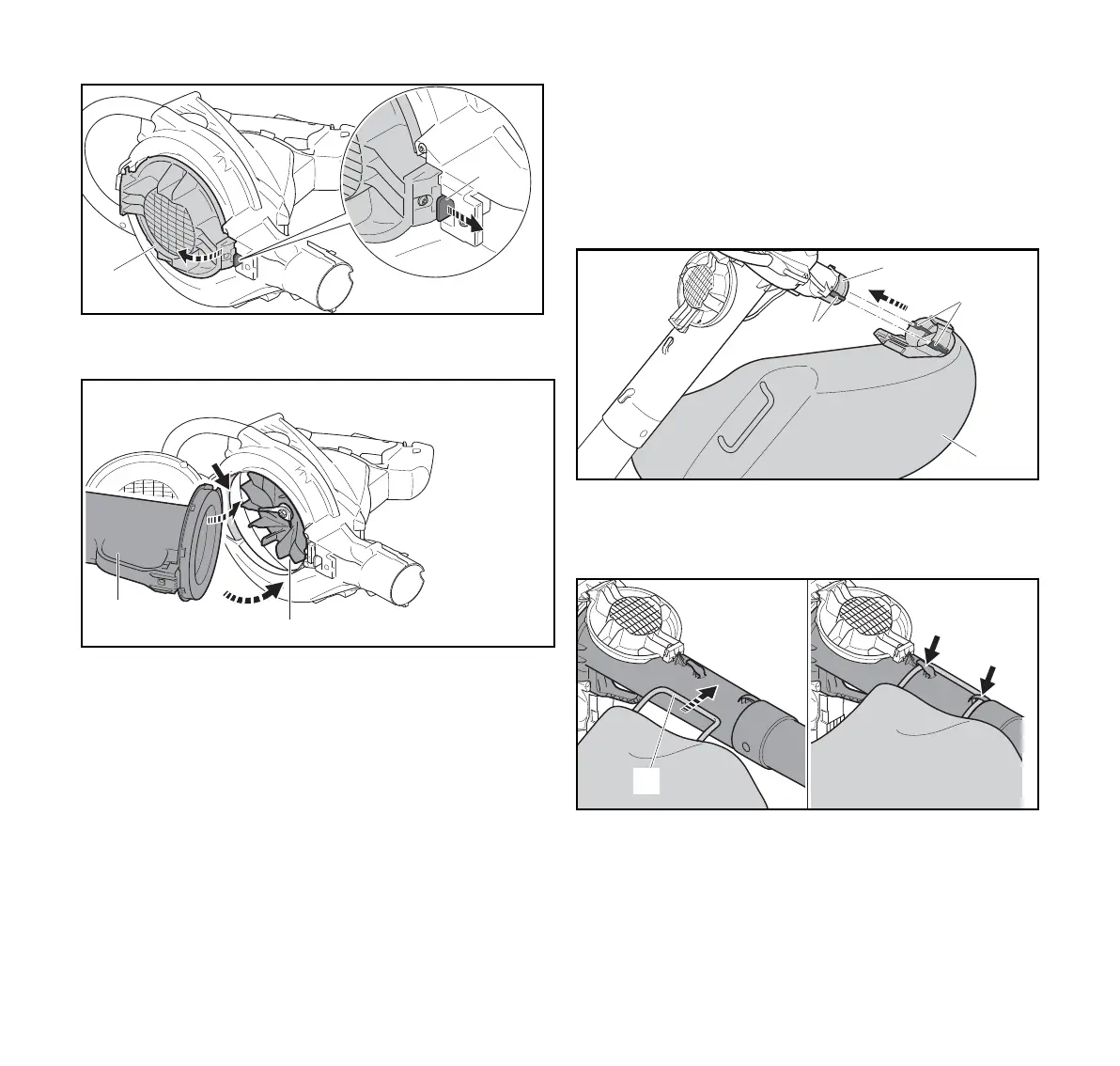

► Tirer le levier d'encliquetage (1).
► Ouvrir complètement la grille de protection (2).
► Monter le tube d'aspiration (3) dans le carter de
turbine (4).
► En faisant pivoter le tube d'aspiration, l'introduire dans le
carter de turbine.
Le tube d'aspiration (3) s'encliquette avec un déclic
audible.
7.2.2 Démontage du tube d'aspiration
► Arrêter l'aspiro-broyeur et retirer la batterie.
► Tenir fermement le tube d'aspiration et tirer le levier
d'encliquetage.
► Sortir le tube d'aspiration du carter de turbine.
► Fermer la grille de protection.
Le levier d'encliquetage s'encliquette avec un déclic audible.
7.3 Montage et démontage du sac de ramassage
7.3.1 Montage du sac de ramassage
► Arrêter l'aspiro-broyeur et retirer la batterie.
► Fermer la fermeture à glissière du sac de ramassage.
► Glisser le sac de ramassage (1) par-dessus l'orifice (2) de
telle sorte que les pièces de guidage latérales (4)
coïncident avec les échancrures (3).
Le sac de ramassage s'encliquette avec un déclic audible.
► Accrocher la sangle (5).
7.3.2 Démontage du sac de ramassage
► Arrêter l'aspiro-broyeur et retirer la batterie.
