italiano 7 Assemblare l'aspiratore-trituratore

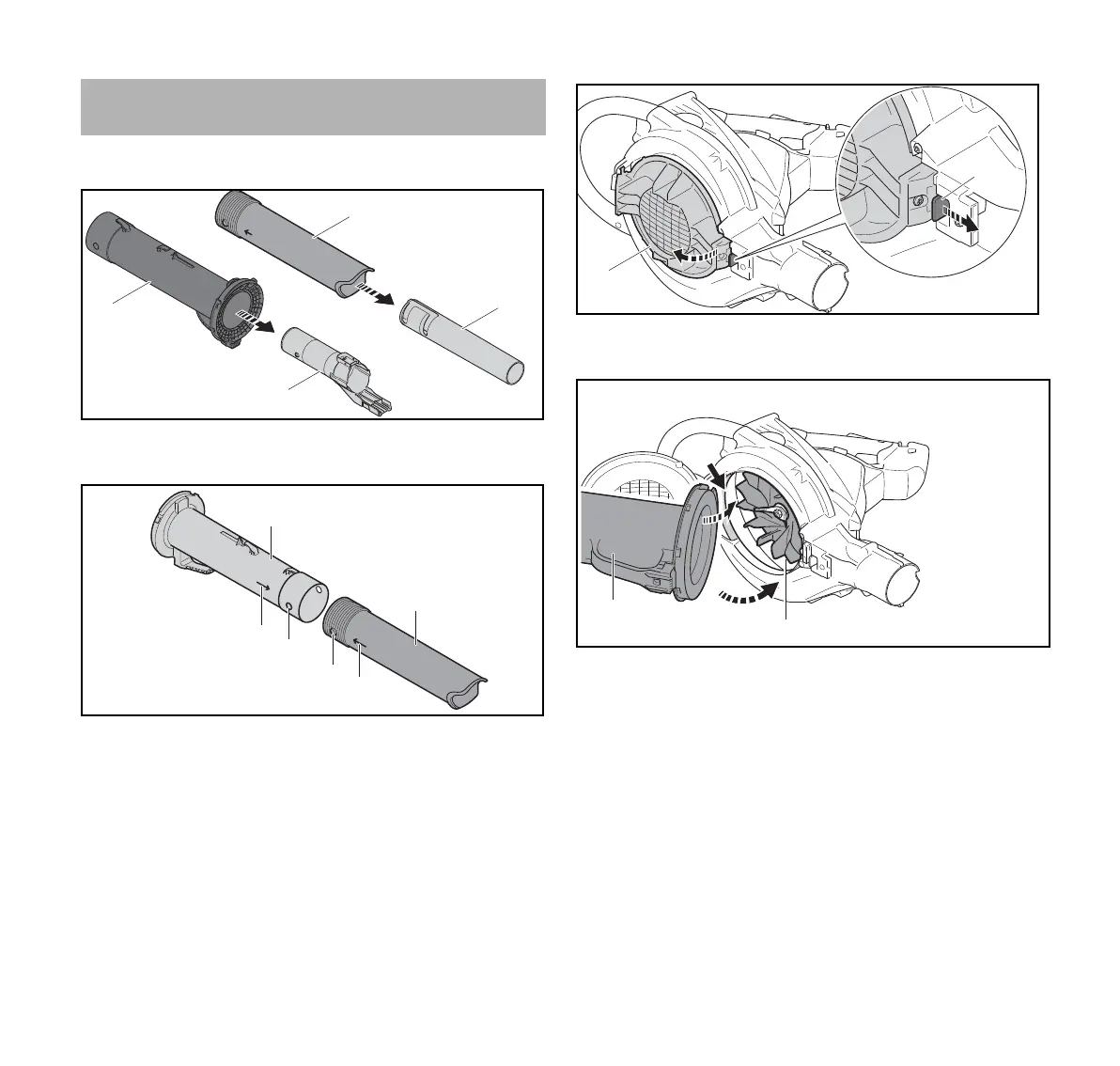

7.1 Montare l’ugello
► Estrarre il tubo soffiatore (3) dal tubo di aspirazione (2).
► Estrarre l'ugello (4) dall'ugello (1).
► Portare foro (4) e perno (5) alla stessa altezza.
Le frecce (3) sono rivolte l'una verso l'altra.
► Calzare l’ugello (1) sul tubo di aspirazione (2).
L’ugello (1) scatta in posizione con un clic e non può più
essere smontato.
7.2 Montare e smontare il tubo di aspirazione
7.2.1 Montare il tubo di aspirazione
► Spegnere l'aspiratore-trituratore ed estrarre la batteria
► Tirare le leva di arresto (1).
► Aprire completamente la griglia di protezione (2).
► Inserire il tubo di aspirazione (3) nell'alloggiamento della
ventola (4).
► Posizionare il tubo di aspirazione nell'alloggiamento della
ventola.
Il tubo di aspirazione (3) scatta in posizione con un clic.
7.2.2 Smontare il tubo di aspirazione
► Spegnere l'aspiratore-trituratore ed estrarre la batteria.
► Tenere fermo il tubo di aspirazione e tirare la leva di
arresto.
► Estrarre il tubo di aspirazione dall'alloggiamento della
ventola.
► Chiudere la griglia di protezione.
7 Assemblare l'aspiratore-trituratore
3
2
1
4
0000097579_001
5
3
3
1
2
4
0000097235_001
2
1
0000097237_001
4
3
0000097238_001
