Stihl TS 500i - Sustitución de la Correa Trapezoidal

TS 480i, TS 500i
español / EE.UU
104

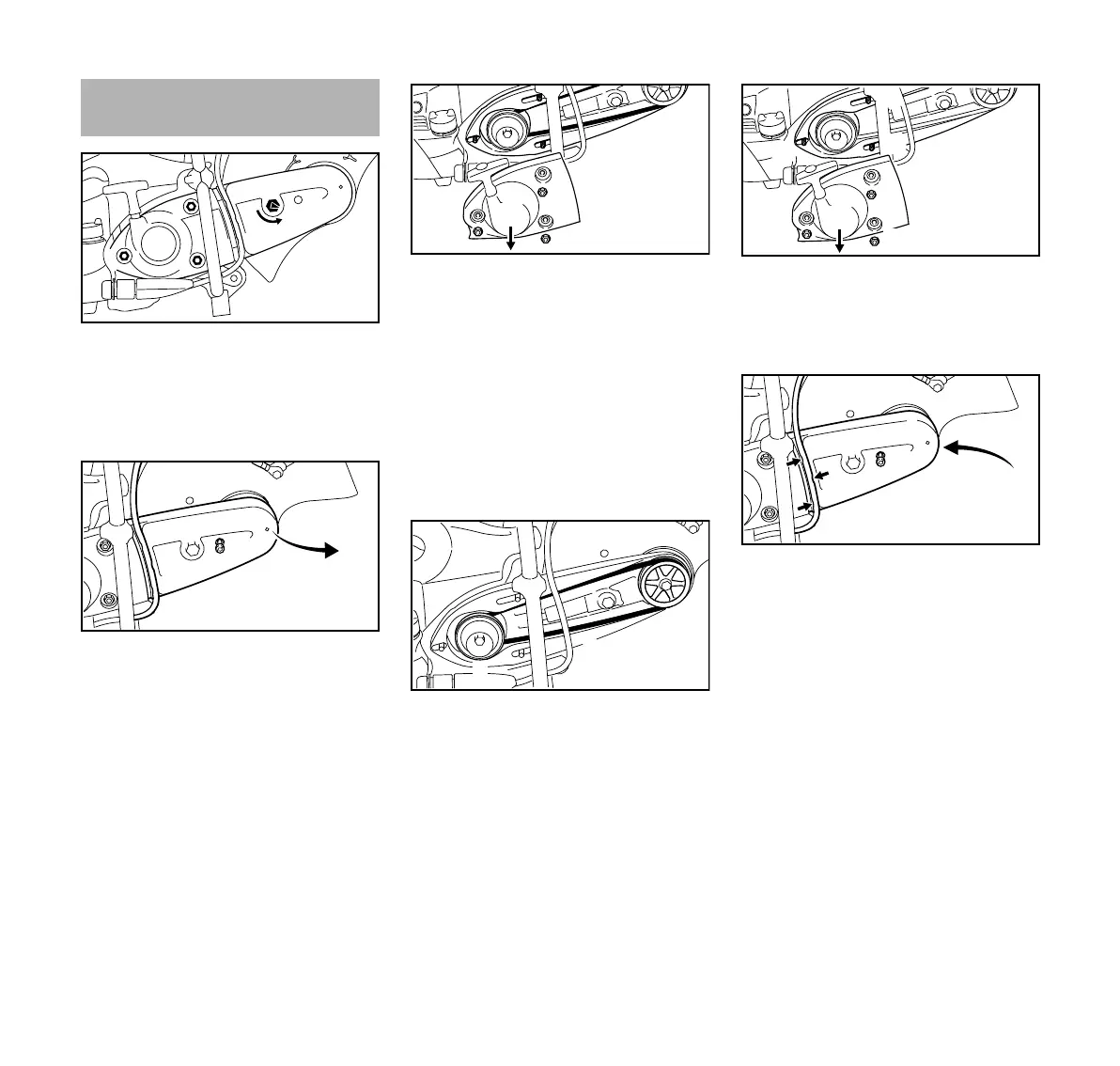

N Suelte las tuercas (1)
N Gire la tuerca tensora (2) en sentido
contrahorario con la llave
combinada – aprox. 1/4 de vuelta,
hasta que tope = 0
N Extraiga la manguera de agua fuera
de la guía en el protector de la
correa trapezoidal
N Suelte el tornillo (3).
N Eleve un poco el protector de la
correa trapezoidal (4) y extráigalo
hacia adelante
N Quite la correa trapezoidal de la
polea delantera
N Quite las tuercas (1)
N Quite la cubierta del arrancador (5)
N No quite el "brazo fundido con
protector" (6) – reténgalo en su
lugar en los espárragos hasta que
se coloque en su lugar la cubierta
del arrancador
N Quite la correa trapezoidal vieja.
N Cuidadosamente inserte la correa
trapezoidal nueva (7) en la
polea (8) en el motor y en la polea
delantera (9)
INDICACIÓN
La correa deberá correr de manera
uniforme.
N Instale la cubierta del
arrancador (5) sobre los
espárragos (10)
N Apriete las tuercas (1) con la mano
N Empuje el protector de la correa
trapezoidal (4) en su lugar
N Atornille el perno (3) y apriételo
N Introduzca la manguera de agua en
la guía en el protector de la correa
trapezoidal (flecha) hacia el
protector - evite radios de curvatura
aguda
Proceda de la manera indicada en el
capítulo "Tensado de la correa
trapezoidal".
Sustitución de la correa
trapezoidal
1
1
1
2
0
1307BA029 KN
3
4
1307BA022 KN
6
1
1
1
1307BA023 KN
5
7
9
1307BA024 KN
8
10
10
1307BA025 KN
1
5
10
1
1
1307BA026 KN
4
3
