Stihl TS 500i - Armado del Brazo Fundido y Protector

TS 480i, TS 500i
español / EE.UU
89
Si la tronzadora está en marcha en
vacío después del uso, el sistema de
control electrónico de agua queda
activado. Cuando se reanuda el uso, el
último ajuste de volumen de agua se
restableces automáticamente.
Si se para el motor, el control electrónico
de agua se desconecta. Al rearrancar el
motor, será necesario ajustar el caudal
del control electrónico de agua al valor
deseado.
Para la instalación en el carro para
tronzadora STIHL FW 20:
Si la tronzadora se ha montado en el
carro STIHL FW 20 junto con el depósito
de agua, suministre la cantidad máxima
de agua.
Mantenimiento y cuidado
Si no se suministra suficiente agua al
disco de corte durante el uso, a pesar de
que el sistema de control electrónico de
agua ha sido activado y ajustado:

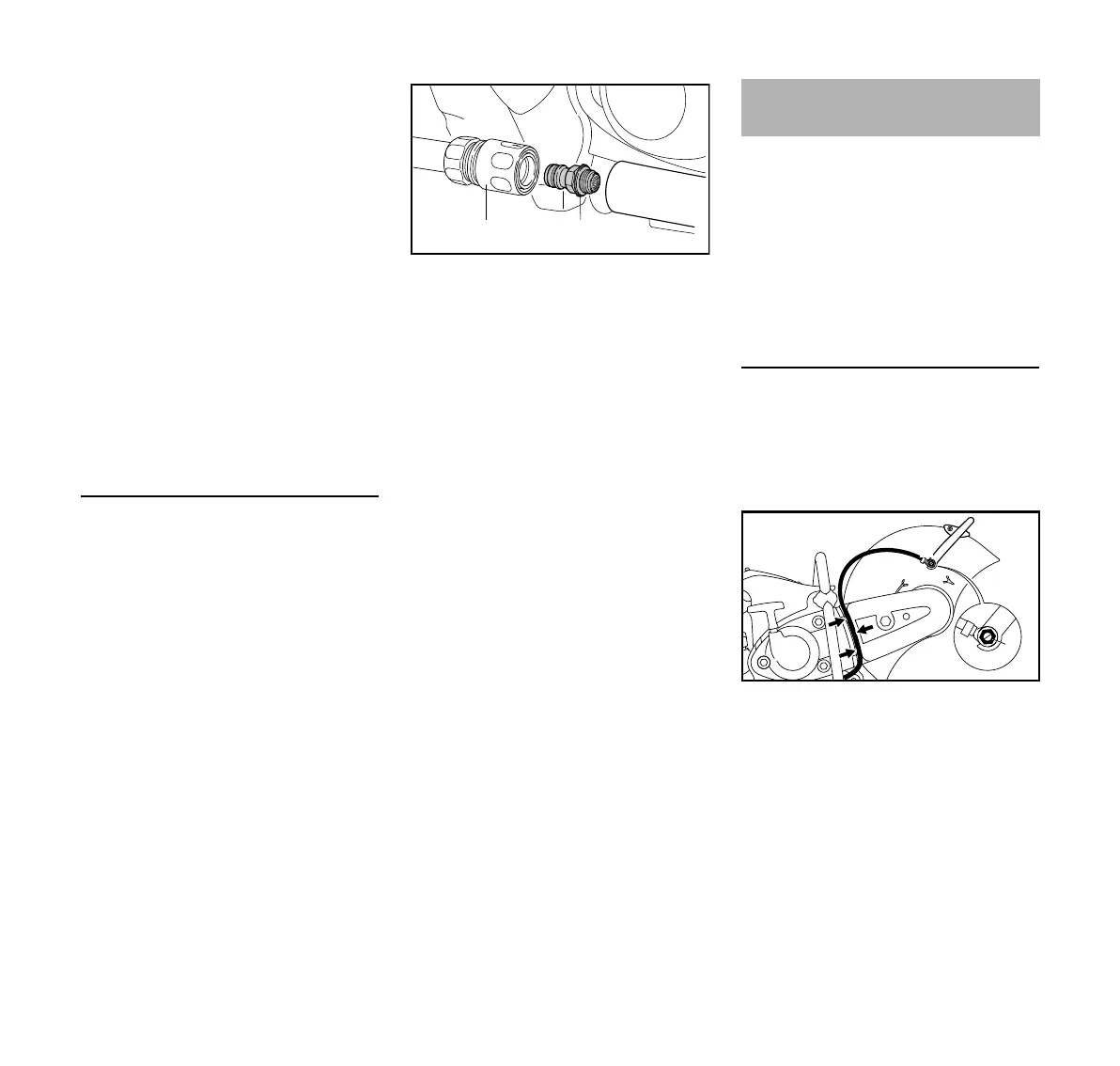

N Quite el manguito acoplador (1)
N destornille la “conexión de agua con
tamiz” (2) y lávela en un chorro de
agua corriente - el tamiz queda
fijado a la conexión de agua
N Si el control electrónico aún no logra
ajustar el caudal de agua
correctamente, lleve la máquina a
un concesionario autorizado STIHL
para que la revise.
El fabricante instala el "brazo fundido
con protector" en el lado interior.
El "brazo fundido con protector" también
puede instalarse en el lado exterior,
dependiendo de los requerimientos.
Se recomienda la instalación en el lado
interior para un mejor equilibrio durante
el corte a mano libre.
Montaje al exterior
N Desmonte el disco abrasivo (vea
"Colocación / Sustitución de un
disco abrasivo")
Retiro del accesorio de agua
N Destornille con la llave combinada
el perno banjo (1) – al hacerlo, quite
la tuerca cuadrada de la guía del
interior del protector
N Quite la manguera de agua (2) con
su conector de la palanca de
ajuste (3)
N Extraiga la manguera de agua (2)
fuera de la guía (flechas) en el
protector de la correa trapezoidal
2
370BA086 KN
1
Armado del brazo fundido y
protector
3
2
1
1
1307BA002 KN
