strex SP50 - De Locatie Van de Data Link Connector (DLC)

13
DTC Voorbeeld
P0520
Systems
B = Carrosserie
C = Chassis
P = Aandrijijn
² U = Netwerk
De laatste twee cijfers
identi- ceren een
afzonderlijk onderdeel
binnen het systeem.
Generieke Code (SAE):
P0
B0
CO
U0
Fabrikant Speciek
P1, P2
B1, BZ
C1, CZ
U1, U2
Sub-systems
1 = Brandstof- en luchtmetingssysteem
2 = Ontstekingssysteem of motorstoring
3 = Hulpemissiecontrolesystemen
4 = Voertuigsnelheids- en stationaire regelingssystemen
5 = Computeruitgangscircuits
6 = Transmissiecontrolesystemen
De DLC (Data Link Connector of Diagnostic Link Connector) is de gestandaardiseerde connector met
16 pinnen waar diagnostische scantools communiceren met de boordcomputer van het voertuig.
De DLC bevindt zich meestal 30 cm van het midden van het instrumentenpaneel (dashboard),
onder of rond de bestuurderszijde voor de meeste voertuigen. Als de datalinkconnector zich
niet onder het dashboard bevindt, moet er een label aanwezig zijn dat de locatie verraadt. Bij
sommige Aziatische en Europese voertuigen bevindt de DLC zich achter de asbak en moet de asbak
worden verwijderd om toegang te krijgen tot de connector. Als de DLC niet kan worden gevonden,
raadpleeg dan de onderhoudshandleiding van het voertuig voor de locatie.

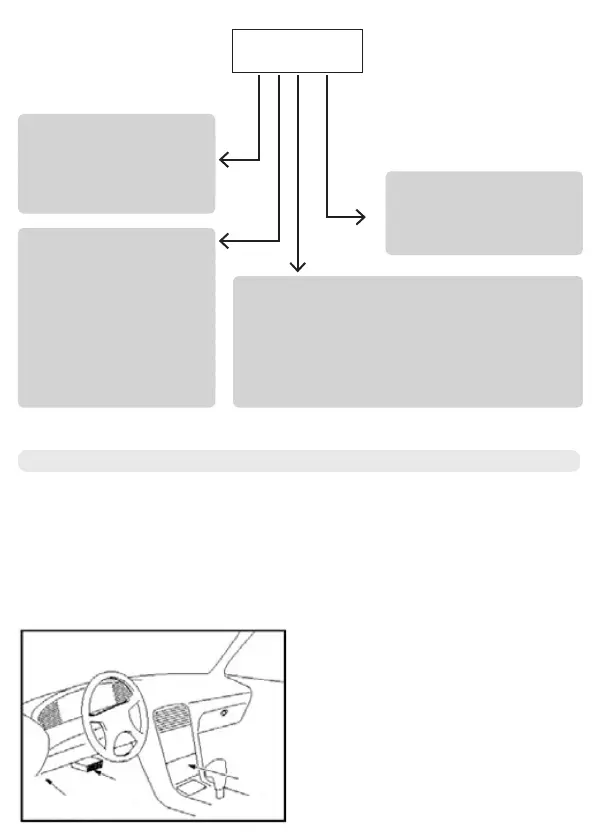

Mogelijke locaties waar de DLC-
connector kan worden gevonden.
De Locatie van de Data Link Connector (DLC)
Achter de
asbak
Het midden
van het
dashboard
Linkerhoek van
het dashboard
