DTC Example
P0520
Systems
B = Carrosserie
C = Chassis
P = Aandrijijn
U = Netwerk
Last two digits identify
individual component
within the system.
Code Type Generic (SAE):
P0
B0
CO
U0
Manufacturer Specic
P1, P2
B1, BZ
C1, CZ
U1, U2
Sub-systems
1 = Fuel and air metering
2 = Ignition system or engine misre
3 = Auxiliary emissions controls
4 = Vehicle speed control and idle controls
5 = Computer output circuits
6 = Transmission controls
De DLC (Data Link Connector of Diagnostic Link Connector) is de gestandaardiseerde connector met
16 pinnen waar diagnostische scantools communiceren met de boordcomputer van het voertuig.
De DLC bevindt zich meestal 30 cm van het midden van het instrumentenpaneel (dashboard),
onder of rond de bestuurderszijde voor de meeste voertuigen. Als de datalinkconnector zich
niet onder het dashboard bevindt, moet er een label aanwezig zijn dat de locatie verraadt. Bij
sommige Aziatische en Europese voertuigen bevindt de DLC zich achter de asbak en moet de asbak
worden verwijderd om toegang te krijgen tot de connector. Als de DLC niet kan worden gevonden,
raadpleeg dan de onderhoudshandleiding van het voertuig voor de locatie.

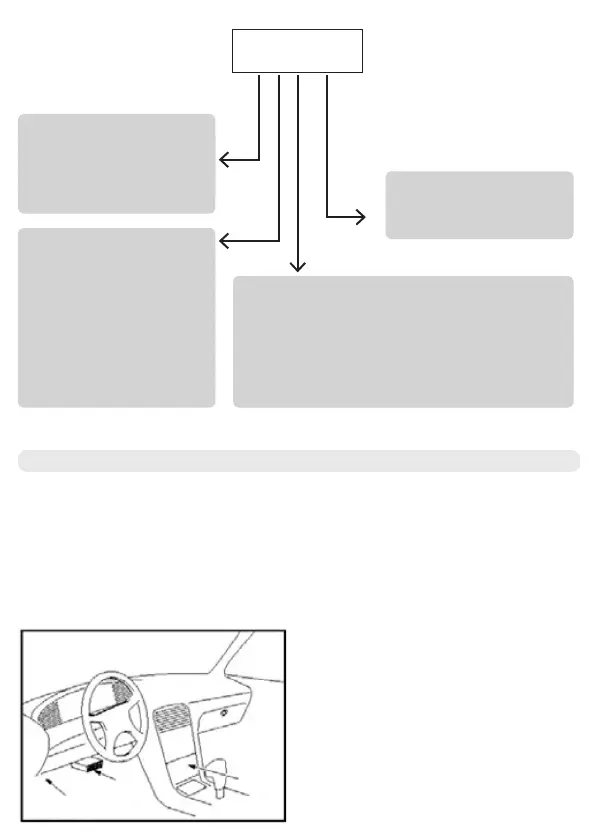

Possible locations where the DLC
connector can be found.
The location of the Data Link Connector (DLC)
Behind
ashtray
Near center
of dash
Left corner of
dash
