Funzionamento
Collegamento e scollegamento del cavo della batteria
Per collegare il cavo della batteria alla centralina di
comando, procedere nel modo seguente.
1. Rimuovere la copertura dei poggiagamba (A) (Figura
4-3 a pagina 4-16).
2. Individuare la centralina di comando (Figura 4-4 a
pagina 4-16).
3. Collegare il cavo della batteria alla centralina di
comando.
4. Premere il blocco del cavo della batteria per bloccare
il cavo nella centralina di comando (A) (Figura 4-4 a
pagina 4-16).
A

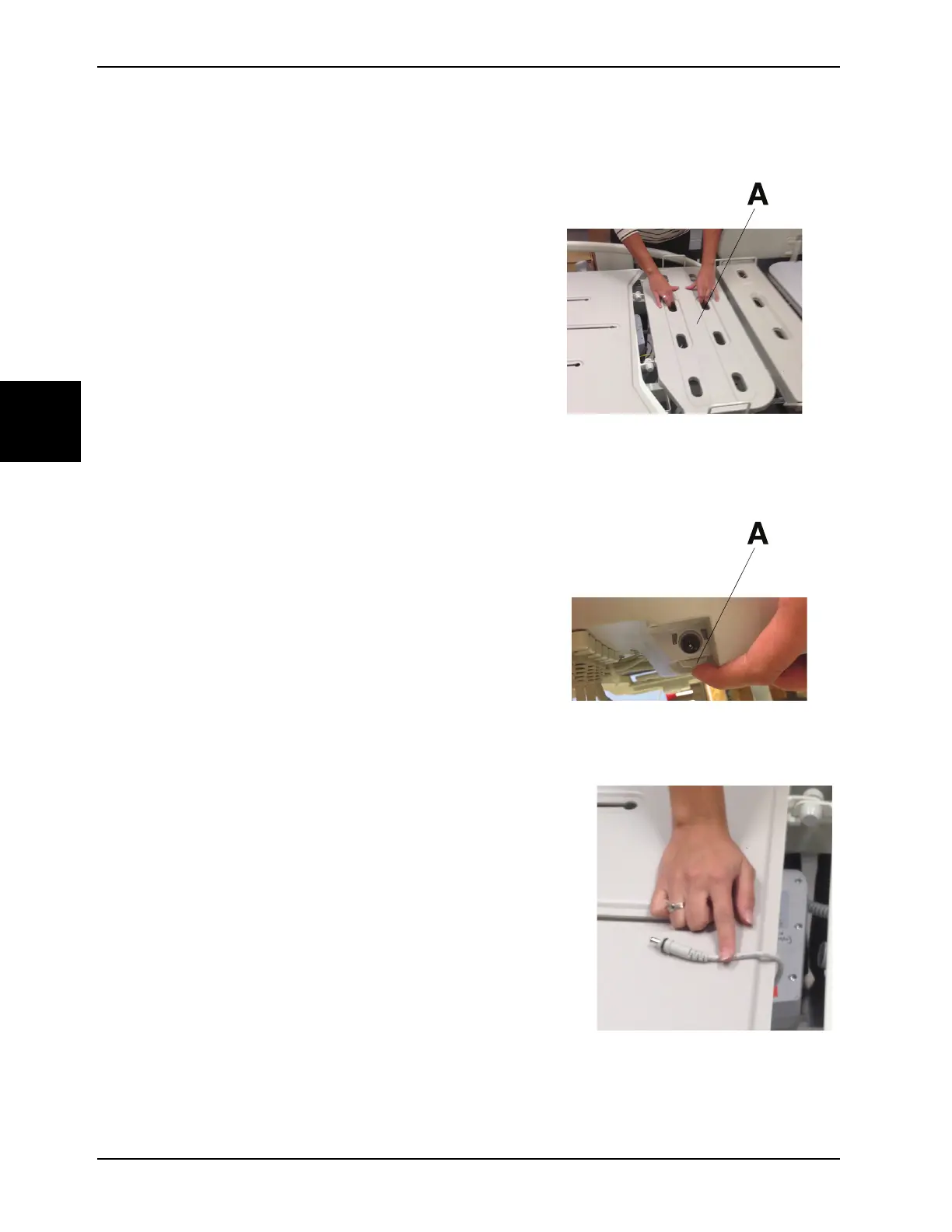

Figura 4-3: Rimozione della copertura dei
poggiagamba superiori
Per scollegare il cavo della batteria dalla centralina di
comando, procedere nel modo seguente.
1. Rimuovere la copertura dei poggiagamba (A) (Figura
4-3 a pagina 4-16).
2. Individuare la centralina di comando (Figura 4-4 a
pagina 4-16).
3. Sbloccare il cavo della batteria dalla centralina di
comando (A) (Figura 4-4 a pagina 4-16).
4. Scollegare la batteria dalla centralina di comando.
5. Usando del nastro adesivo, fissare il blocco del cavo
della batteria al telaio del lettino (Figura 4-5 a pagina
4-16).
A
Figura 4-4: Blocco e sblocco del cavo della batteria
Figura 4-5: Scollegamento del cavo della batteria dalla
centralina di comando
