Fonctionnement
Branchement et débranchement du câble de la batterie
Pour brancher le câble de la batterie sur le boîtier de
contrôle :
1. Retirer la housse supérieure du repose-jambes (A)
(Figure 6-3 à la page 6-17).
2. Localiser le boîtier de contrôle (Figure 6-4 à la page 6-
17).
3. Raccorder le câble de la batterie au boîtier de
contrôle.
4. Appuyer sur le verrou du câble de la batterie pour
verrouiller ce dernier dans le câble de la batterie (A)
(Figure 6-4 à la page 6-17).
A

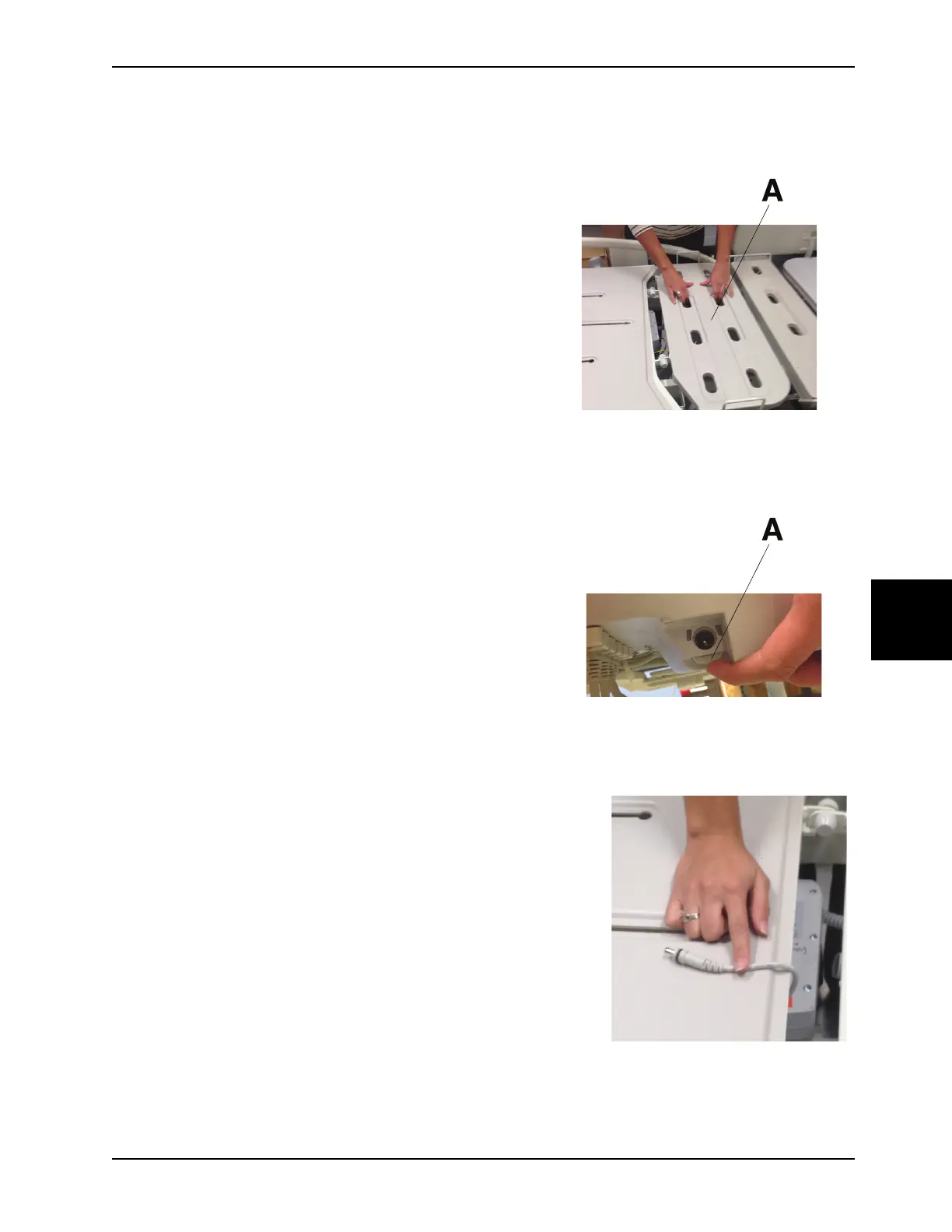

Figure 6-3 : Retrait de la housse supérieure du repose-
jambes
Pour débrancher le câble de la batterie du boîtier de
contrôle :
1. Retirer la housse supérieure du repose-jambes (A)
(Figure 6-3 à la page 6-17).
2. Localiser le boîtier de contrôle (Figure 6-4 à la page 6-
17).
3. Déverrouiller le câble de contrôle de la batterie relié
au boîtier de contrôle (A) (Figure 6-4 à la page 6-17).
4. Débrancher la batterie du boîtier de contrôle.
5. En utilisant une bande adhésive, attacher le câble de
la batterie sur le cadre du plan de couchage (Figure 6-
5 à la page 6-17).
A
Figure 6-4 : Verrouillag e ou déverrouillage du câble de
la batterie
Figure 6-5 : Débranchement du câble de la batterie du
boîtier de contrôle
