Tijekom rada
Ukapčanje ili iskapčanje kabela baterije
Da biste ukopčali kabel baterije u upravljačku kutiju:
1. Uklonite poklopac naslona za natkoljenice (A) (Slika
19-3 na stranici 19-16).
2. Locirajte upravljačku kutiju (Slika 19-4 na stranici 19-
16).
3. Ukopčajte kabel baterije u upravljačku kutiju.
4. Pritisnite blokadu kabela baterije da biste ga zaključali
u upravljačkoj kutiji (A) (Slika 19-4 na stranici 19-16).
A

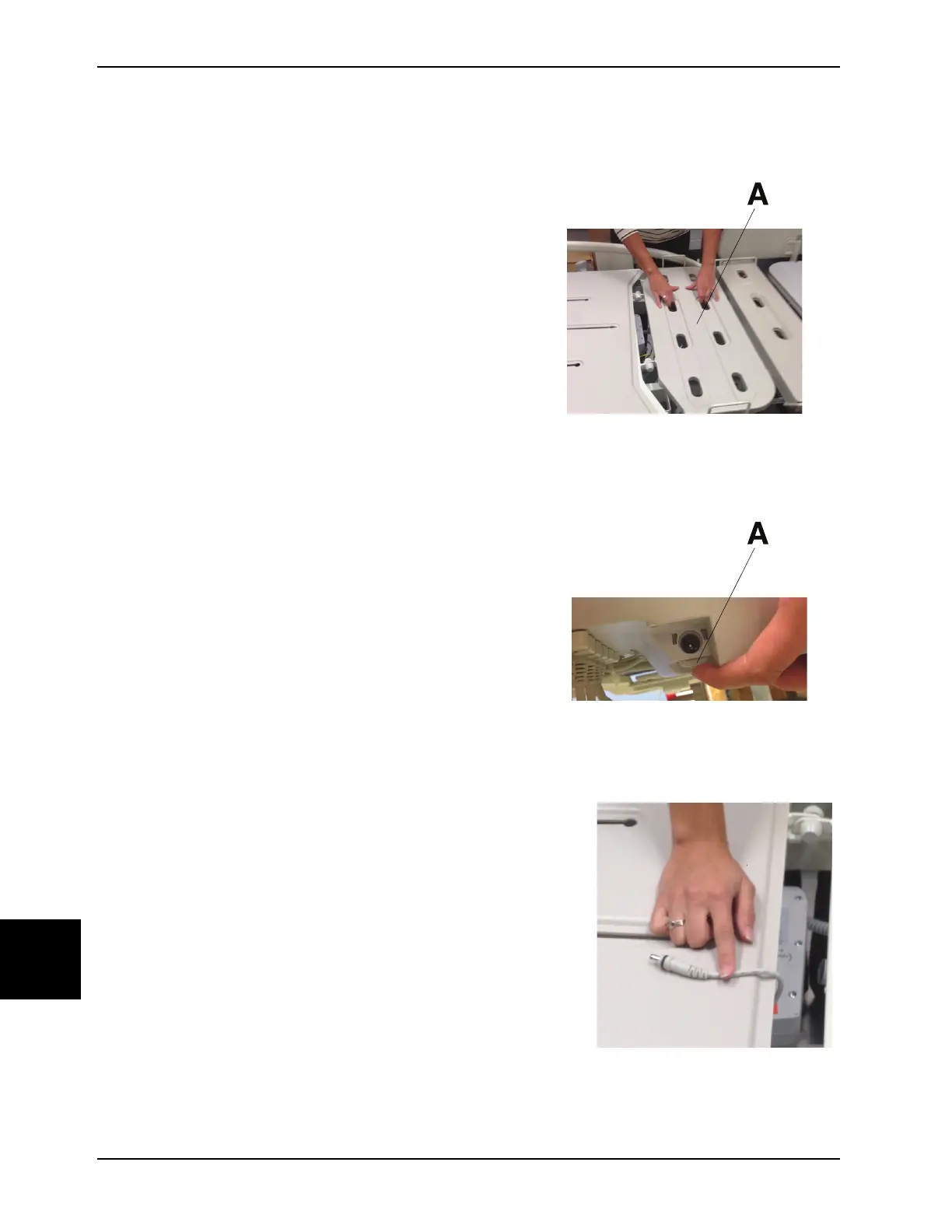

Slika 19-3: Uklanjanje poklopca naslona za
natkoljenice
Da biste iskopčali kabel baterije iz upravljačke kutije:
1. Uklonite poklopac naslona za natkoljenice (A) (Slika
19-3 na stranici 19-16).
2. Locirajte upravljačku kutiju (Slika 19-4 na stranici 19-
16).
3. Otključajte upravljački kabel baterije s upravljačke
kutije (A) (Slika 19-4 na stranici 19-16).
4. Iskopčajte bateriju iz upravljačke kutije.
5. Trakom učvrstite blokadu kabela baterije za okvir
podnice (Slika 19-5 na stranici 19-16).
A
Slika 19-4: Zaključavanje ili otključavanje kabela
baterije
Slika 19-5: Iskapčanje kabela baterije iz upravljačke
kutije
