Funcionamento
Ligar ou desligar o cabo da bateria
Para ligar o cabo da bateria à caixa de controlo:
1. Retire a cobertura do apoio para a parte superior da
perna (A) (Figura 3-3 na página 3-16).
2. Localize a caixa de controlo (Figura 3-4 na página 3-
-16).
3. Ligue o cabo da bateria à caixa de controlo.
4. Pressione o mecanismo de bloqueio do cabo da
bateria para bloquear o cabo na caixa de controlo (A)
(Figura 3-4 na página 3-16).
A

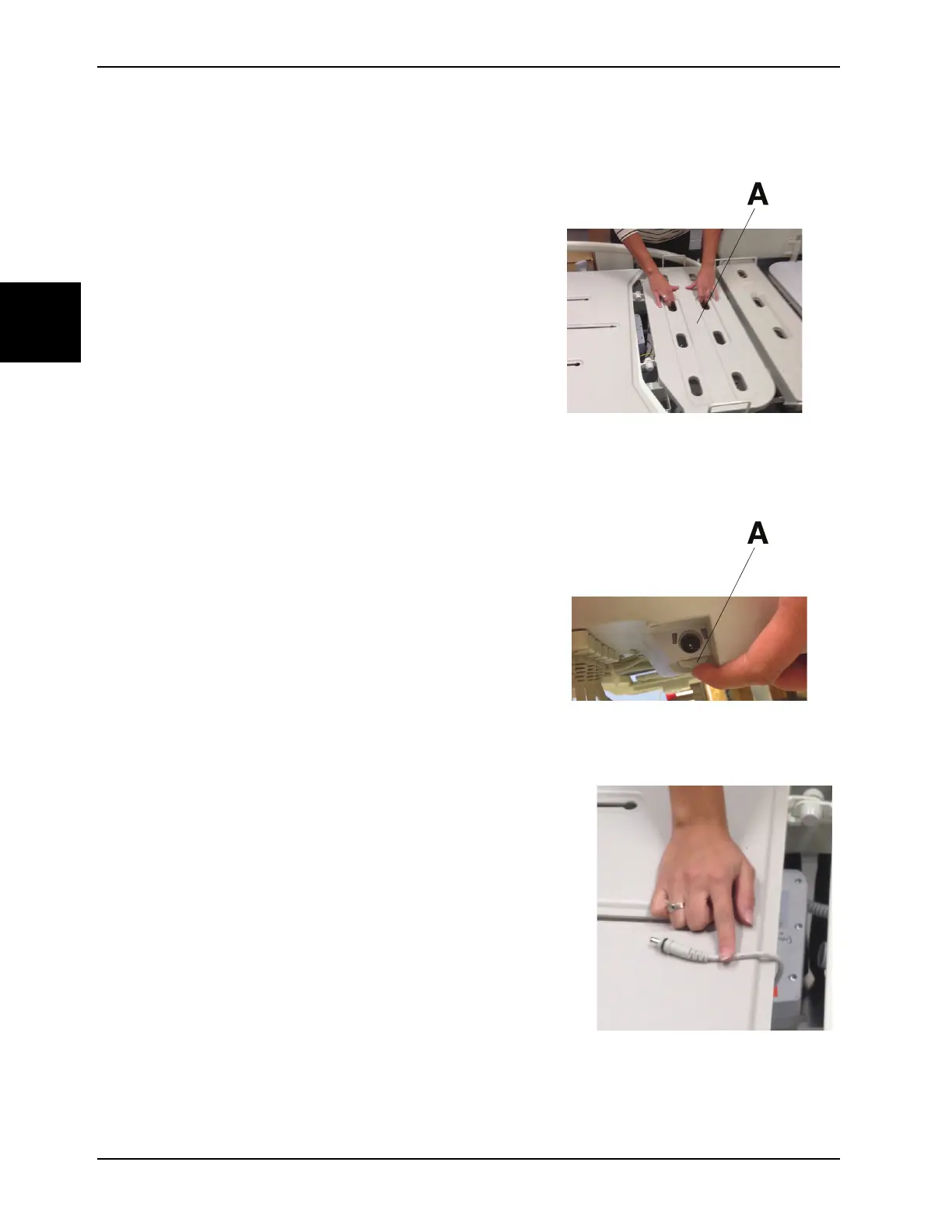

Figura 3-3: Retirar a cobertura do apoio para a parte
superior da perna
Para desligar o cabo da bateria da caixa de controlo:
1. Retire a cobertura do apoio para a parte superior da
perna (A) (Figura 3-3 na página 3-16).
2. Localize a caixa de controlo (Figura 3-4 na página 3-
-16).
3. Desbloqueie o cabo de controlo da bateria da caixa
de controlo (A) (Figura 3-4 na página 3-16).
4. Desligue a bateria da caixa de controlo.
5. Fixe o bloqueio do cabo da bateria à estrutura da
cama com fita adesiva (Figura 3-5 na página 3-16).
A
Figura 3-4: Bloquear ou desbloquear o cabo da bateria
Figura 3-5: Desligar o cabo da bateria da caixa de
controlo
