Prevádzka
Zapojenie a odpojenie kábla batérie
Zapojenie kábla batérie do ovládacej skrinky:
1. Odstráňte kryt opierky hornej časti nôh (A) (Obrázok
20-3 na strana 20-16).
2. Nájdite ovládaciu skrinku (Obrázok 20-4 na strana 20-
16).
3. Kábel batérie pripojte k ovládacej skrinke.
4. Stlačte zámku kábla batérie, aby sa zaistil do
ovládacej skrinky (A) (Obrázok 20-4 na strana 20-16).
A

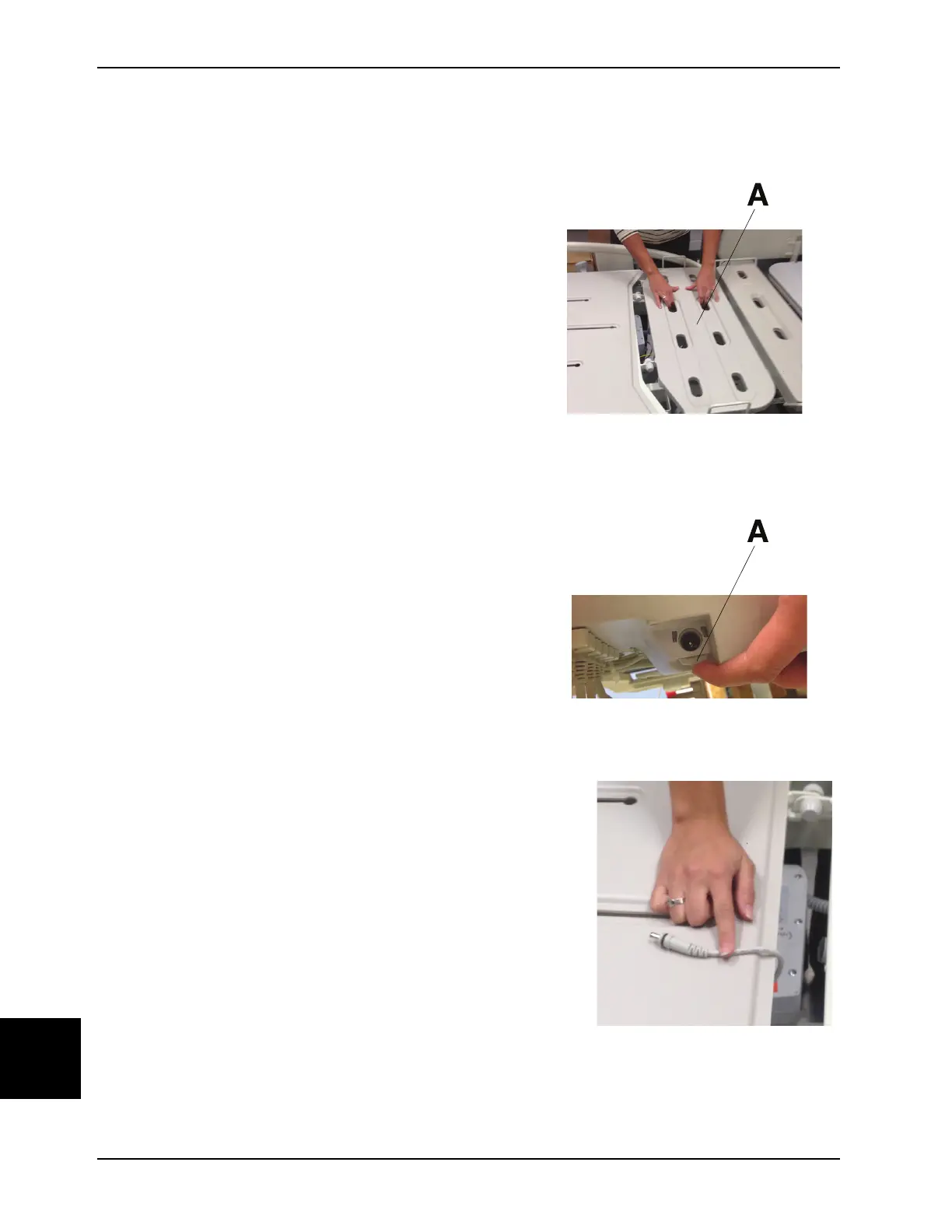

Obrázok 20-3: Odstránenie krytu opierky hornej časti
nôh
Odpojenie kábla batérie z ovládacej skrinky:
1. Odstráňte kryt opierky hornej časti nôh (A) (Obrázok
20-3 na strana 20-16).
2. Nájdite ovládaciu skrinku (Obrázok 20-4 na strana 20-
16).
3. Kábel batérie odistite od ovládacej skrinky (A)
(Obrázok 20-4 na strana 20-16).
4. Batériu odpojte od ovládacej skrinky.
5. Pomocou pásky prilepte zámku kábla batérie ku
konštrukcii roštu (Obrázok 20-5 na strana 20-16).
A
Obrázok 20-4: Zaistenie a odistenie kábla batérie
Obrázok 20-5: Odpojenie kábla batérie z ovládacej
skrinky
