SureCall Flare 3.0 - Étape 2: Installer Lantenne Extérieure

SureCall Flare 3.0 | Installation
33
1-888-365-6283 | support@surecall.com | www.surecall.com 1-888-365-6283 | support@surecall.com | www.surecall.com
ou 50 pi de distance
horizontale
N’ori entez pas
l’antenne vers
l’amplicateur
• Effectuez le montage le plus haut possible au-dessus
du toit – La zone de montage doit être libre de tout
obstacle dans un rayon d’au moins 3 pi, libre d’autres
éléments rayonnants et d’objets métalliques tels que
des canalisations ou revêtements métalliques.

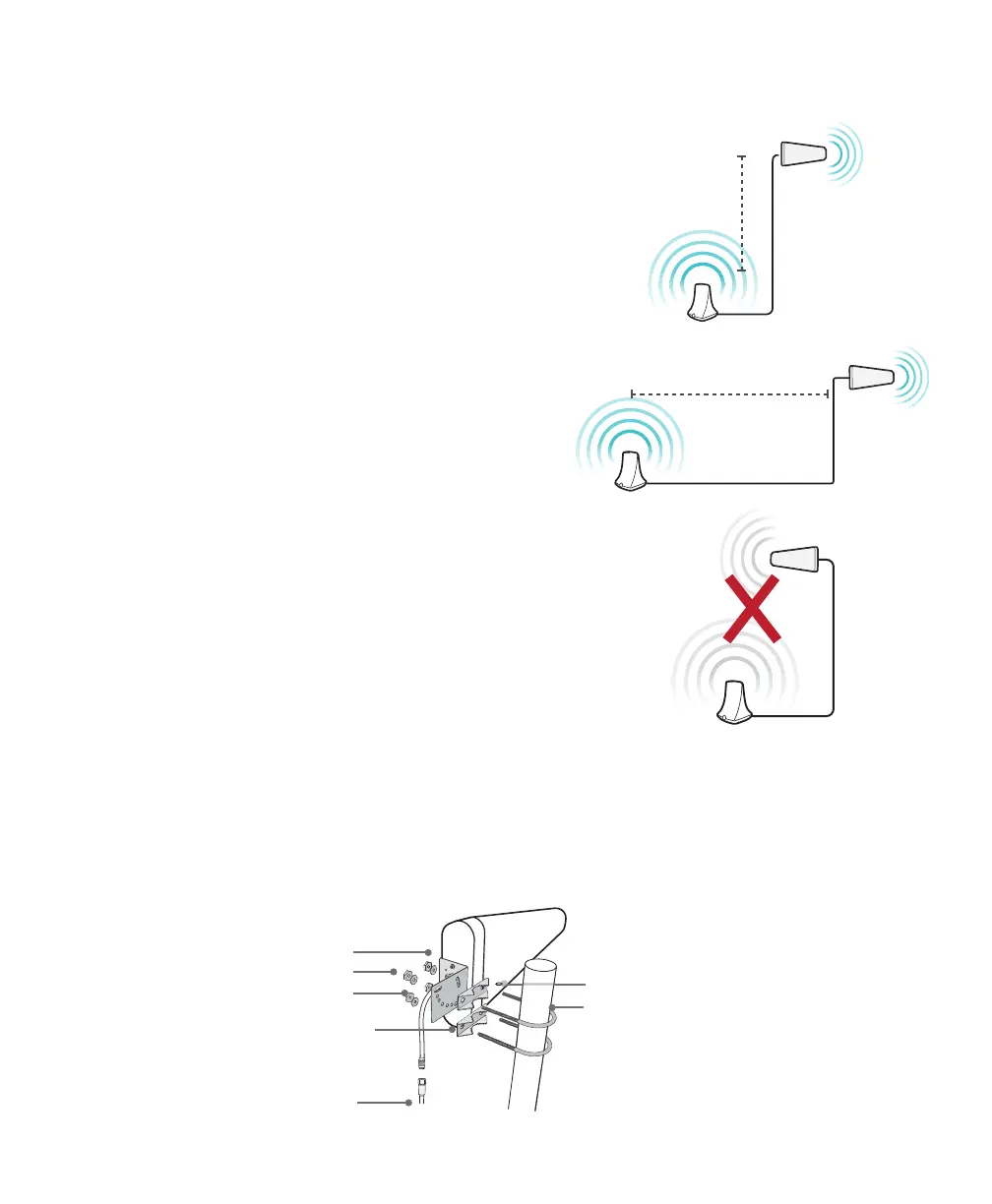

• Séparez les antennes au maximum, au moins 25
pi de séparation verticale (ou 50 pi de séparation
horizontale minimum) entre les antennes extérieure et
l’ampli.
• Veuillez noter que l’antenne extérieure peut être
montée sur une surface à l’extérieur ou sur un poteau
de 1 à 2 po de diamètre. Un poteau de montage est
vendu séparément (SC-MOUNT-JBAR). Vous pouvez
aussi utiliser des conduites en PVC disponibles dans
votre quincaillerie locale.
• Évitez de placer l’antenne près d’une fenêtre,si
possible, car cela augmente les risques d’oscillation.
• Montez l’antenne extérieure au coin ou sur le côté du
toit qui fait face à la tour de relais.
• Évitez de placer/d’orienter l’antenne vers certains
éléments (comme les fenêtres) sur lesquels le signal
peut être reflété vers votre domicile.
Étape 2: Installer l’antenne extérieure
Une fois que vous avez identifié l’emplacement où le
signal est le plus fort, choisissez l’endroit où vous allez
monter l’antenne extérieure en tenant compte des
recommandations suivantes.
Installation de l’antenne Yagi
Une fois que vous avez identifié l’emplacement de votre installation, assemblez le boulon en u, le support, les écrous et
les rondelles sur le poteau (vendu séparément) comme le montre l’illustration.
Placez l’antenne avec l’ouverture orientée vers le bas.
Ne serrez pas trop pour pouvoir faire pivoter l’antenne et trouver l’orientation optimale du système au cours du test final.
Une fois que l’antenne extérieure est fixée sur une conduite ou un poteau, connectez une extrêmité du câble coaxial de
50 pi fourni à l’antenne et acheminez l’autre extrêmité à l’intérieur près de l’amplificateur.
Maximiser la séparation
25 pi minimum
de distance
verticale
Montage de l'antenne Yagi
Boulon en U
Trou d’égouttement
Écrous
Support en L
Rondelles
Support en U
Câble
