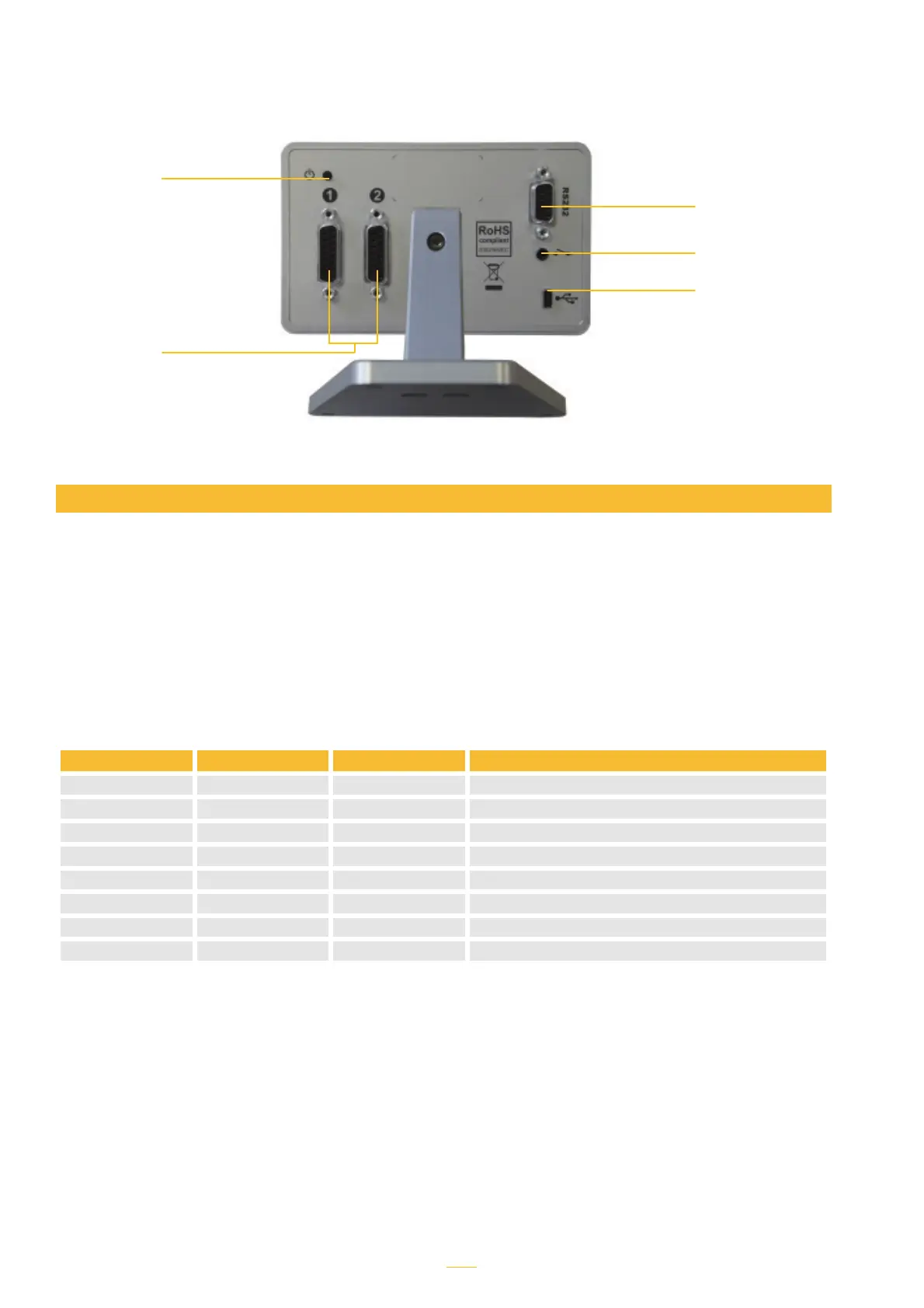

La D70 est équipé d’un port RS232. Il permet le raccordement de l’appareil à un automate ou à
un système extérieur. La vitesse, la parité, le format peuvent être modifiés par l’utilisateur.
Bornage du connecteur
Il est équipé d’un connecteur femelle Sub-D 9 pôles.
Description des signaux et assignation des broches en version RS232 :
Ports de communication
Borne Signal Sens Description
1 Non utilisée
2 RX Entrée Réception des données
3 TX Sortie Transmission des données
4 IN1 Entrée Réservée aux tests usine, ne pas connecter
5 Masse - Masse / retour signaux
6 Non utilisées
7 IN2 Entrée Réservée aux tests usine, ne pas connecter
8 & 9 Non utilisées
Connecteur mini-USB
Le connecteur mini-USB remplit deux fonctions :
1. L’alimentation de l’afficheur via l’adaptateur secteur. Cet adaptateur secteur fourni une tension
continue régulée 5V / 1A.
2. La transmission des mesures. Si vous connectez le D70 à un PC, ce dernier détectera le D70
comme un clavier avec les drivers standard du système d’exploitation. Lorsque vous trans-
mettez la mesure, la valeur numérique « s’écrira » sur le PC de la même façon que si elle avait
été saisie par un clavier.
