D70H
Das D70 verfügt über eine RS232-Schnittstelle. Sie ermöglicht das Anschließen des Instru-
ments an einen Automaten oder ein externes System. Die Geschwindigkeit, die Parität und das
Format können vom Anwender geändert werden.
Kontaktbelegung des Anschlusses
Ein 9-poliger D-Sub-Anschluss (Buchse) ist eingebaut.
Beschreibung der Signale und Zuordnung der Kontaktstifte in der Version RS232:
Kontakt Signal Richtung Beschreibung
1 Nicht verwendet
2 RX Eingang Datenempfang
3 TX Ausgang Datenübertragung
4 IN1 Eingang Für den Testbetrieb im Werk reserviert, nicht anschließen
5 Masse - Masse / Rückwärtssignale
6 Nicht verwendet
7 IN2 Eingang Für den Testbetrieb im Werk reserviert, nicht anschließen
8 & 9 Nicht verwendet
Mini-USB-Anschluss
Der Mini-USB-Anschluss erfüllt zwei Funktionen:
1. Die Stromversorgung des Anzeigegeräts über den Netzadapter. Dieser Netzadapter liefert
eine geregelte Gleichspannung von 5 V / 1 A.
2. Übertragung der Messungen. Wenn Sie das D70 an einen PC anschließen, erkennt dieser
das D70 anhand der Treiber des Betriebssystems als Tastatur. Sobald Sie die Messung über-
tragen, wird der numerische Wert auf den PC-Bildschirm „geschrieben“, als wäre er über
eine Tastatur eingegeben worden.

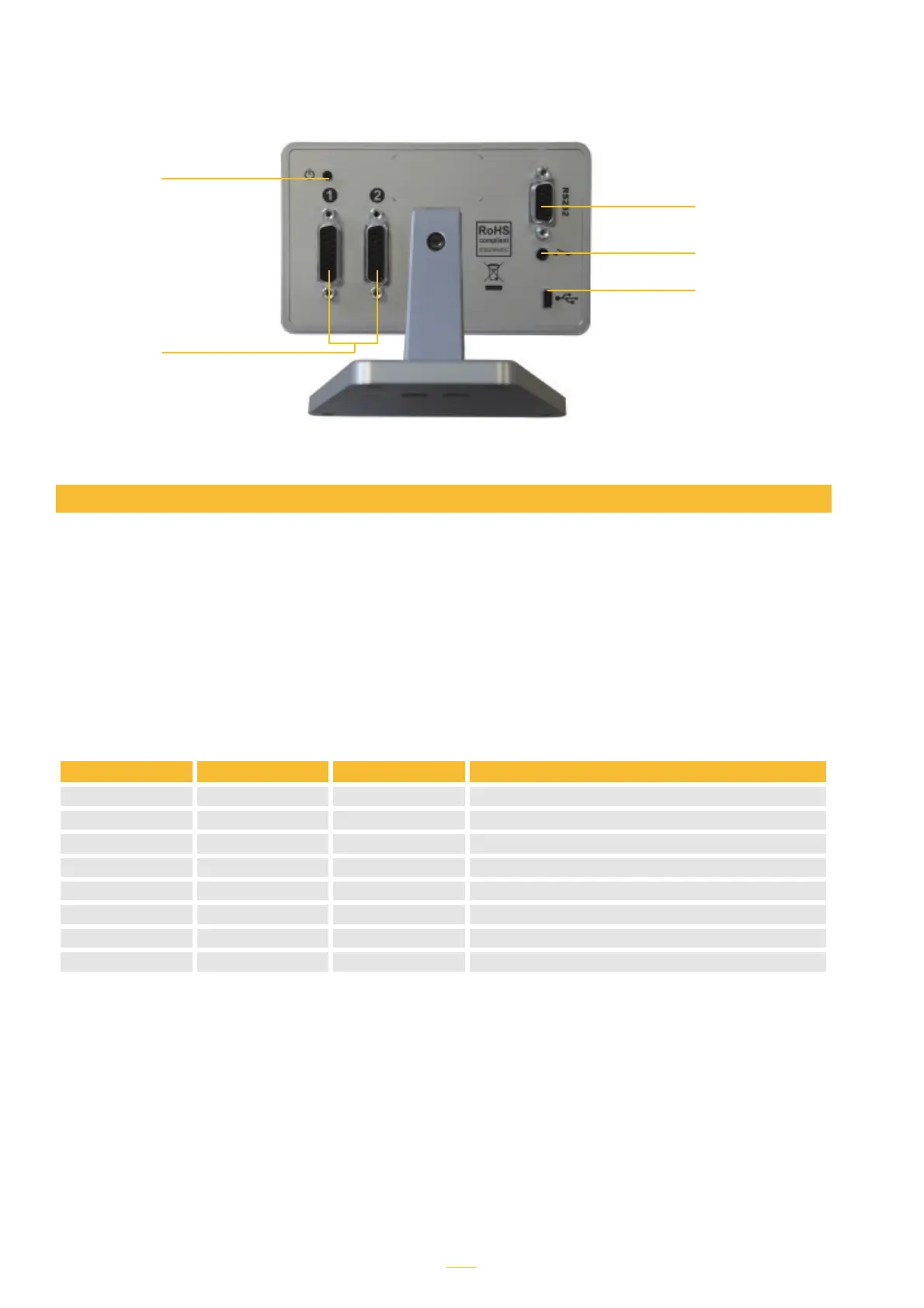

Mini-USB-Anschluss
für Stromversorgung
und Übertragung der
Messung auf einen PC
Start-/
Stopp-Taste
(zum Ausschal-
ten 2 s gedrückt
halten)
2 Eingänge für
Heindehain-Sen-
soren
RS232-Anschluss zum
Datenaustausch mit
einem PC
Anschluss für Pedal
Kommunikationsports
50
