DVC-S fans DVCI-S fans 1–phase 230 V
DVC 190E–S EC DVCI 190E–S EC
4
7
15V
7
6
10K
1-10V
4
7
7
6
4
12V
D
A B
C E
DVC 225E–S EC DVCI 225E–S EC
DVC 315E–S EC DVCI 315E–S EC

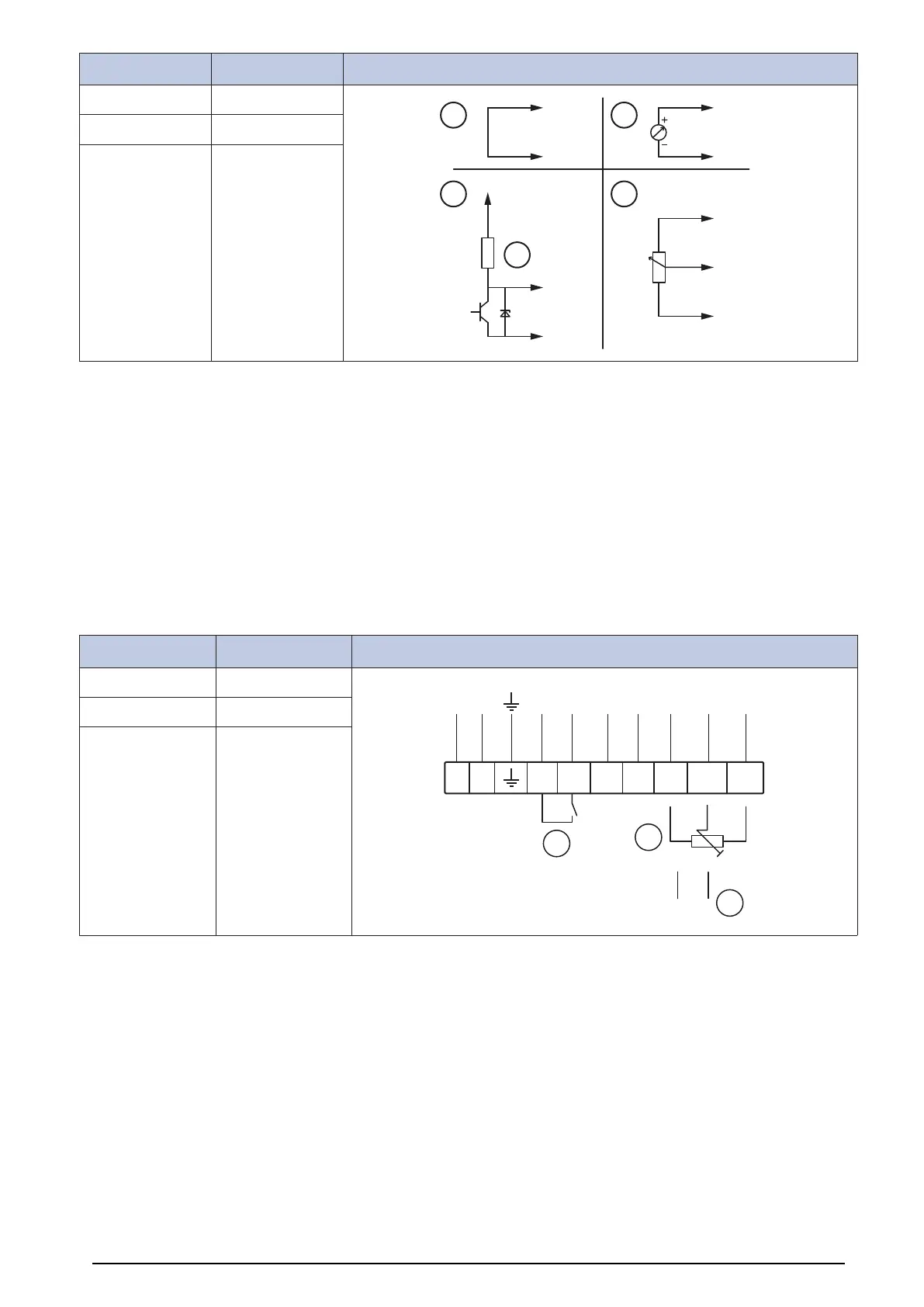

A. Connection for maximum speed
B. Connection for adjustable speed using an external potentiometer:
10 V > n = maximum
1 V > n = minimum
<1 V > “n = fan stops
C. Connection for adjustable speed via PWM (pulse with modulation) (1–10 kHz):
100% PWM > n*maximum
10% PWM > n*minimum
<10% PWM > n = 0
D. Imax (maximum current) = 10 mA
E. Connection if using internal potentiometer (B)
DVC-S fans DVCI-S 1–phase 230 V
DVC 355E–S EC DVCI 355E–S EC
BK
L N
NC
COM
RSB
RSA GND
0-10V
+10V
BU
WH
WH
BN
WH
BU
YE
RD
L N
10
0
10K
0-
10V
-
-
+
+
YE/GN
A
B
C
DVC 400E–S EC DVCI 400E–S EC
DVC 450E–SK EC DVCI 450E–SK EC
A. Error signal relay/alarm
B. 0-10 V potentiometer, pre-wired:
10 V > n = maximum
1 V > n = minimum
<1 V > “n = fan stops
C. Optional external 0-10 V speed control
