11
中文
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
OUT
D4D1 D2 D3
BALANCED UNBALANCED
L LR R
AC IN
R L
2
1
3
INPUT R INPUT L
UNBALANCED BALANCEDUNBALANCEDBALANCED
SPEAKER R SPEAKER L
ON OFF
AUTO
POWER DOWN
12 V
TRIGGER IN
AC IN
BALANCED
UNBALANCED
BI-AMP
STEREO

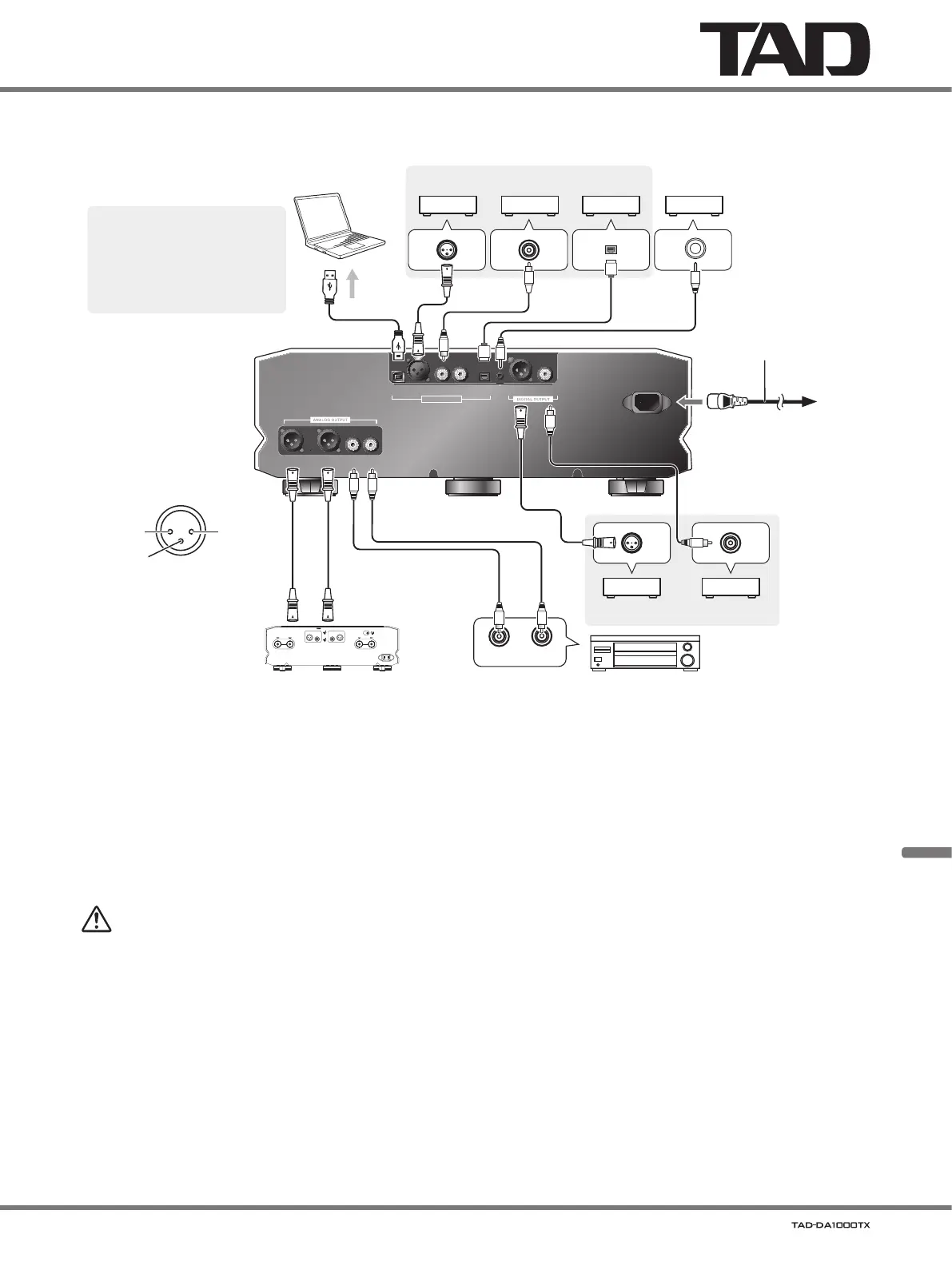

與功率擴大機連接時
線路輸出音量
由於已安裝線路輸出音量，因此只需連接功率擴大機即可配置簡單的系統。
關於平衡／非平衡線路輸出位準
'
線路輸出的初始值設定在 30。如需詳細資訊，請參閱第 12 頁的「調整音量」。
警告
'
使用音量功能及直接連接功率擴大機（不使用前級擴大機）時，請務必在音量設為「
0
」
（零）
後再進行連線。如果在音量
設定值較大的情況下建立連接，會產生過高音量而損害揚聲器或聽力。
1. 開啟本機與電腦的電源。
2. 將本機的輸入切換為 U1。
3. 使用 USB 纜線連接電腦與本機；
完成連接後，將自動安裝適合
的驅動程式（第 13 頁）。
含 USB 連接埠的電腦
含數位輸出接頭的元件
1: 接地
2: 熱
3: 冷
BALANCED
輸出接頭
（等同於 XLR-3-31）
具有平衡輸入接頭的功率擴大機 具有非平衡輸入接頭的功率擴大機
電源線
（隨附）
至 AC
電源插座
含數位輸入接頭的元件
如果是具有 12V 觸發輸入端子的功
率擴大機。
則使用市售的 3.5Φ 單聲道接腳纜線
（無電阻）
