9
Deutsch

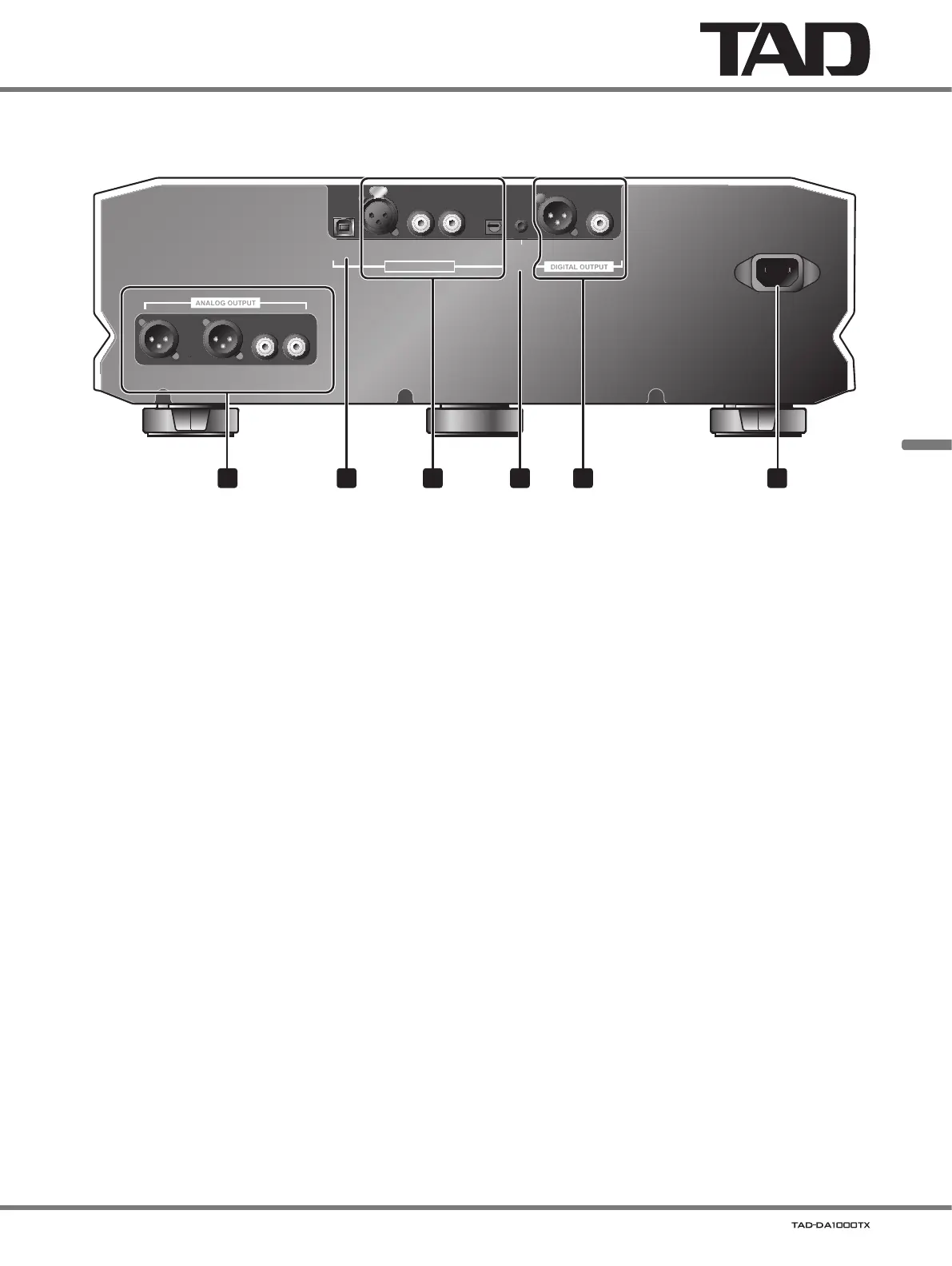

Rückwand
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
OUT
D4D1 D2 D3
BALANCED UNBALANCED
L LR R
AC IN
1 52 43 6
1 Analoge Ausgangsbuchsen ANALOG OUTPUT
Diese Buchsen dienen zum Anschluss eines
Vorverstärkers.
•BALANCED: symmetrische XLR-Buchsen-Ausführung
•UNBALANCED: unsymmetrische Cinchbuchsen-
Ausführung
2 USB-Anschluss
Verbinden Sie diesen Anschluss über ein USB-Kabel mit
einem Computer.
3 Digitale Eingangsbuchsen DIGITAL INPUT
Verbinden Sie diese Buchsen jeweils mit der
entsprechenden digitalen Ausgangsbuchse einer anderen
Komponente.
•XLR: XLR-Buchsen-Ausführung (symmetrisch) (D1)
•COAXIAL: Koaxialbuchsen-Ausführung (D2, D3)
•OPT: Lichtleiterbuchsen-Ausführung (optisch) (D4)
4 Eingangsbuchse 12 V TRIGGER OUT
Wenn dieses Gerät mit einem externen Gerät mit
einem 12-V-Auslösereingang verbunden ist, kann das
externe Gerät zwischen „Einschalten“ und „Bereitschaft“
umgeschaltet werden, indem Sie dieses Gerät zwischen
„Einschalten“ und „Bereitschaft“ umschalten.
Buchsenausführung:
Ø 3,5 mm, monaurale Minibuchse
Betriebsbedingungen:
Wenn dieses Gerät eingeschaltet ist, wird „H“ ausgegeben.
Wenn sich dieses Gerät im Bereitschaftsmodus befindet,
wird „L“ ausgegeben.
5 Digitale Ausgangsbuchsen DIGITAL OUTPUT
Verbinden Sie diese Buchsen jeweils mit der
entsprechenden digitalen Eingangsbuchse einer anderen
Komponente.
•XLR: XLR-Buchsen-Ausführung (symmetrisch)
•COAXIAL: Koaxialbuchsen-Ausführung
6 Netzeingang (AC IN)
Hier wird das mitgelieferte Netzkabel angeschlossen.
