TAD EVOLUTION Series - Panel Posterior de la Unidad Principal

9
Español

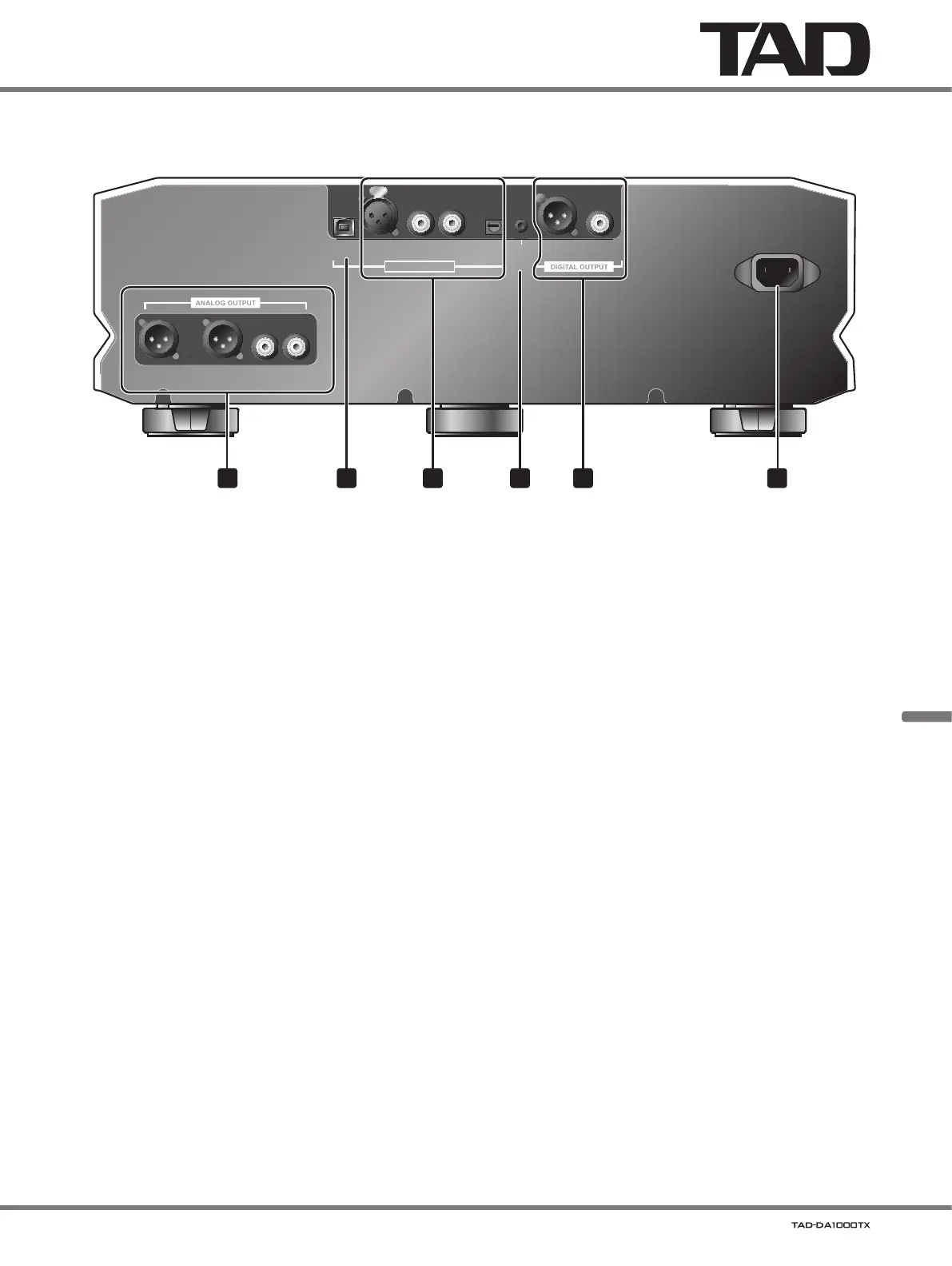

Panel posterior de la unidad principal
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
OUT
D4D1 D2 D3
BALANCED UNBALANCED
L LR R
AC IN
1 52 43 6
1 Conectores ANALOG OUTPUT
Conéctelas al preamplificador.
•BALANCED tipo XLR
•UNBALANCED tipo RCA
2 Puerto USB
Se emplea para conectarlo a un ordenador con un cable
USB.
3 Conectores DIGITAL INPUT
Se emplea para conectarlo a un componente equipado de
un conector de salida digital.
•Tipo XLR (equilibrado) (D1)
•Tipo COAXIAL (D2, D3)
•Tipo OPT (óptico) (D4)
4 Conector 12 V TRIGGER OUT
Si este dispositivo está conectado con un dispositivo
externo con un terminal de entrada de disparo de 12 V, el
dispositivo externo se puede cambiar entre “Encendido”
y “En espera” cambiando este dispositivo entre estos
mismos estados.
Conector:
Miniclavija monofónica de 3,5 mm Ø
Condiciones de operación:
Cuando este dispositivo se enciende, la salida es “H”.
Cuando este dispositivo se encuentra en el modo de
espera, la salida es “L”.
5 Conectores DIGITAL OUTPUT
Se emplean para conectarlo a un componente equipado
de un conector de entrada digital.
•Tipo XLR (equilibrado)
•Tipo COAXIAL
6 Conector AC IN
Conecte aquí el cable de alimentación suministrado.
