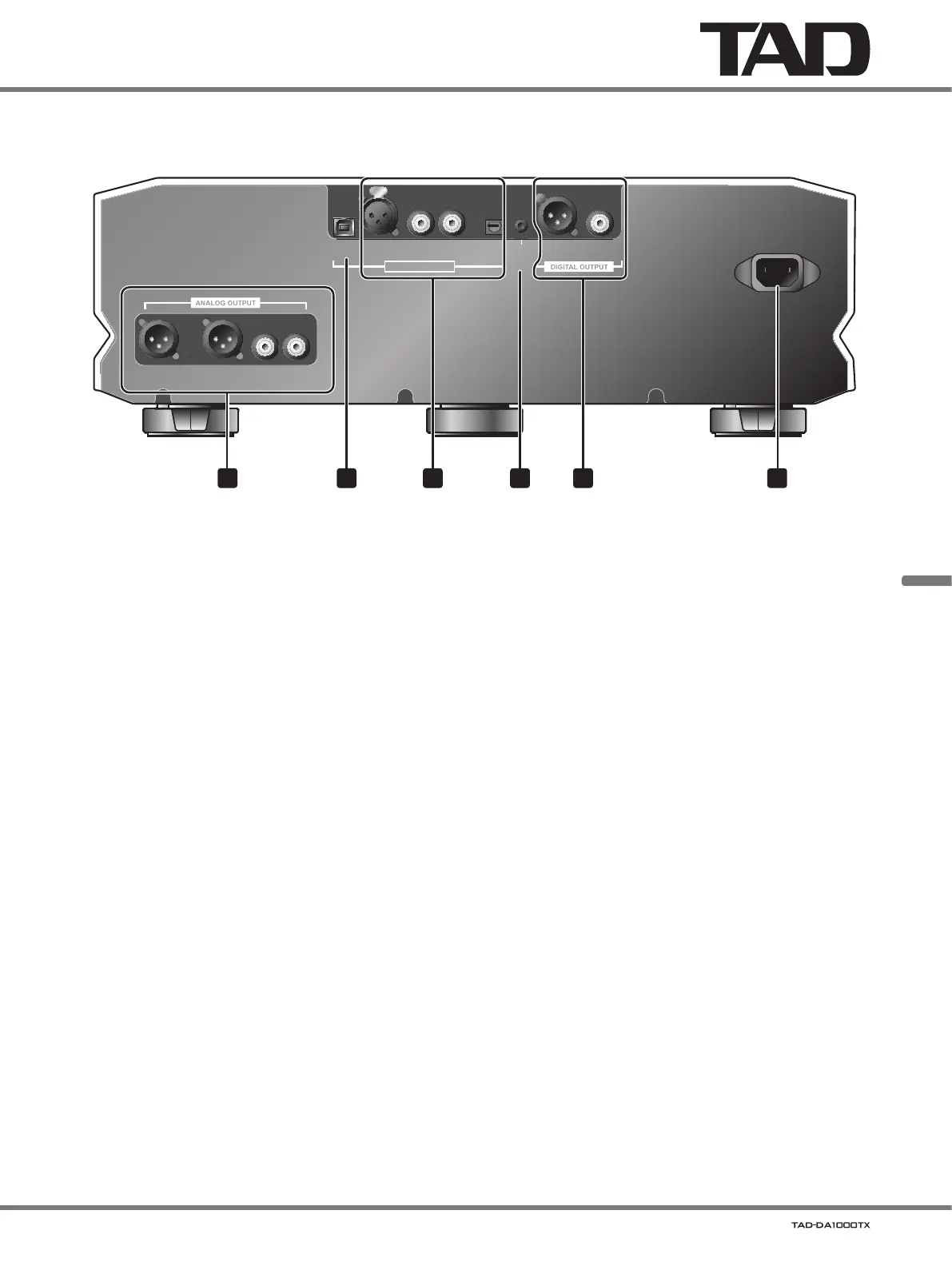

Pannello posteriore dell’unità principale
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
OUT
D4D1 D2 D3
BALANCED UNBALANCED
L LR R
AC IN
1 52 43 6
1 Connettori ANALOG OUTPUT
Da collegare ad un preamplificatore.
•Tipo XLR bilanciato
•Tipo RCA non bilanciato
2 Porta USB
Da usare per collegare un componente USB al computer.
3 Connettori DIGITAL INPUT
Collegare ad un componente dotato di connettore digitale
di uscita.
•Tipo XLR (bilanciato) (D1)
•Tipo coassiale (D2, D3)
•Tipo OPT (ottico) (D4)
4 Connettore 12 V TRIGGER OUT
Se questo dispositivo è collegato a un dispositivo esterno
con un terminale di ingresso trigger da 12 V, il dispositivo
esterno può essere commutato tra “ Accensione ”
e “ Standby ” commutando questo dispositivo tra
“ Accensione ” e “ Standby ” .
Connettore:
minispinotto dal diametro di Ø 3,5 mm
monoaurale
Condizioni operative:
Quando si accende questo dispositivo, viene emesso “H”.
Quando il dispositivo è in modalità standby, viene emesso
“L”.
5 Connettori DIGITAL OUTPUT
Collegare ad un componente dotato di connettore digitale
di ingresso.
•Tipo XLR (bilanciato)
•Tipo coassiale
6 Connettore AC IN
Collegare qui il cavo di alimentazione in dotazione.
