TAD EVOLUTION Series - 接線方式

10

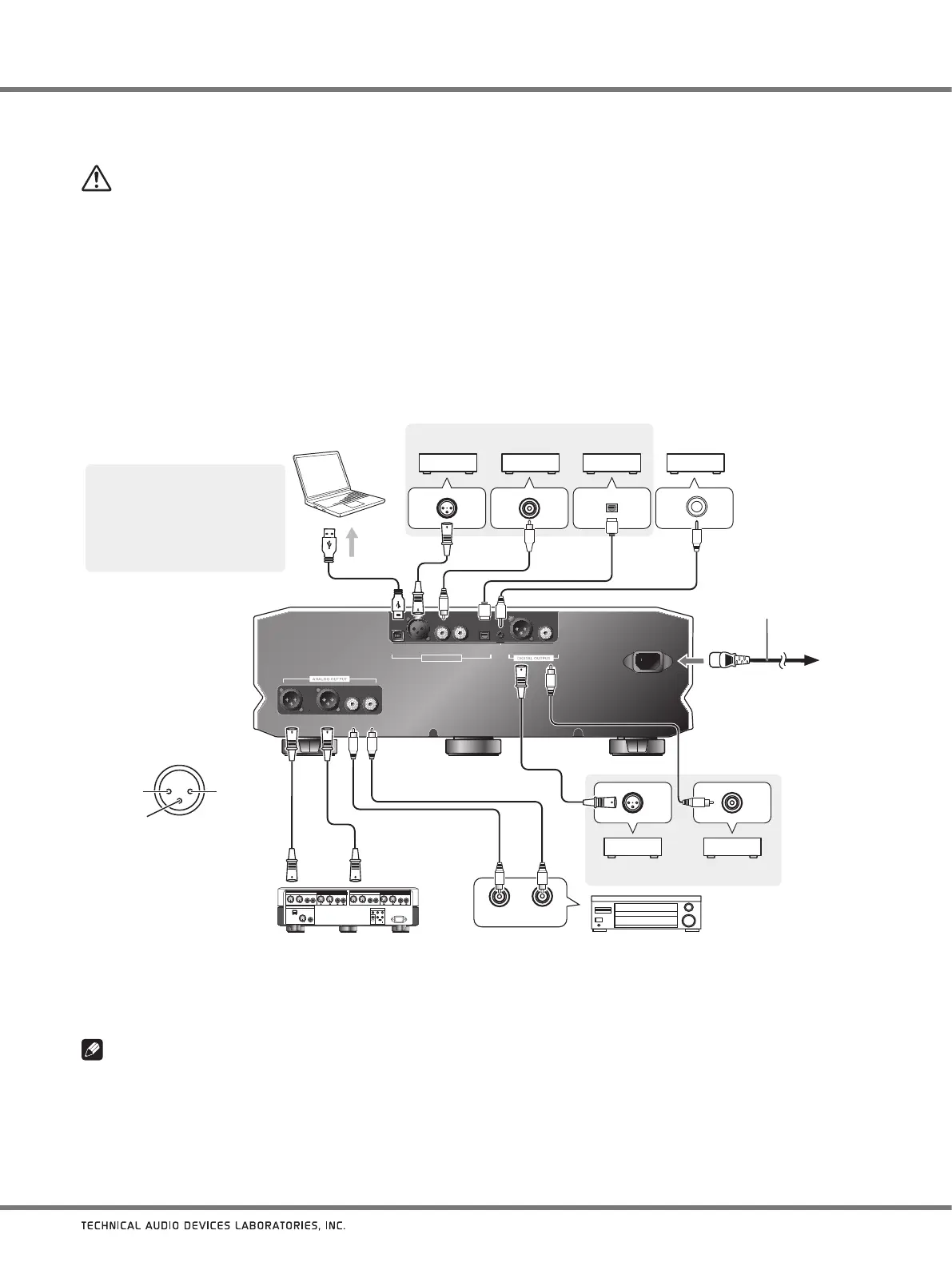

接線方式
小心
'
在完成所有連線之前，請勿開啟本機或其他裝置的電源開關。
'
連接裝置或變更連線時，請務必關閉電源開關並中斷連接與AC插座的電源線。在連線時，請最後再連接電源線。
1. 連接其他裝置。
2. 將隨附的電源線連接至本機的AC IN接頭。
3. 將電源線連接至標準電源插座。
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
OUT
D4D1 D2 D3
BALANCED UNBALANCED
L LR R
AC IN
R L
2
1
3
連接配備前級擴大功能的裝置時
附註
關於平衡／非平衡線路輸出位準
'
線路輸出的初始值設定在 30。如需詳細資訊，請參閱第 12 頁的「將線路輸出位準固定在最大值」。
1. 開啟本機與電腦的電源。
2. 將本機的輸入切換為 U1。
3. 使用 USB 纜線連接電腦與本機；
完成連接後，將自動安裝適合
的驅動程式（第 13 頁）。
含 USB 連接埠的電腦
含數位輸出接頭的元件
如果是具有 12V 觸發輸入端子的功
率擴大機。
則使用市售的 3.5Φ 單聲道接腳纜線
（無電阻）
電源線
（隨附）
至 AC
電源插座
1: 接地
2: 熱
3: 冷
BALANCED
輸出接頭
（等同於 XLR-3-31）
具有平衡輸入接頭的前級擴大機 具有非平衡輸入接頭的前級擴大機
含數位輸入接頭的元件
