12

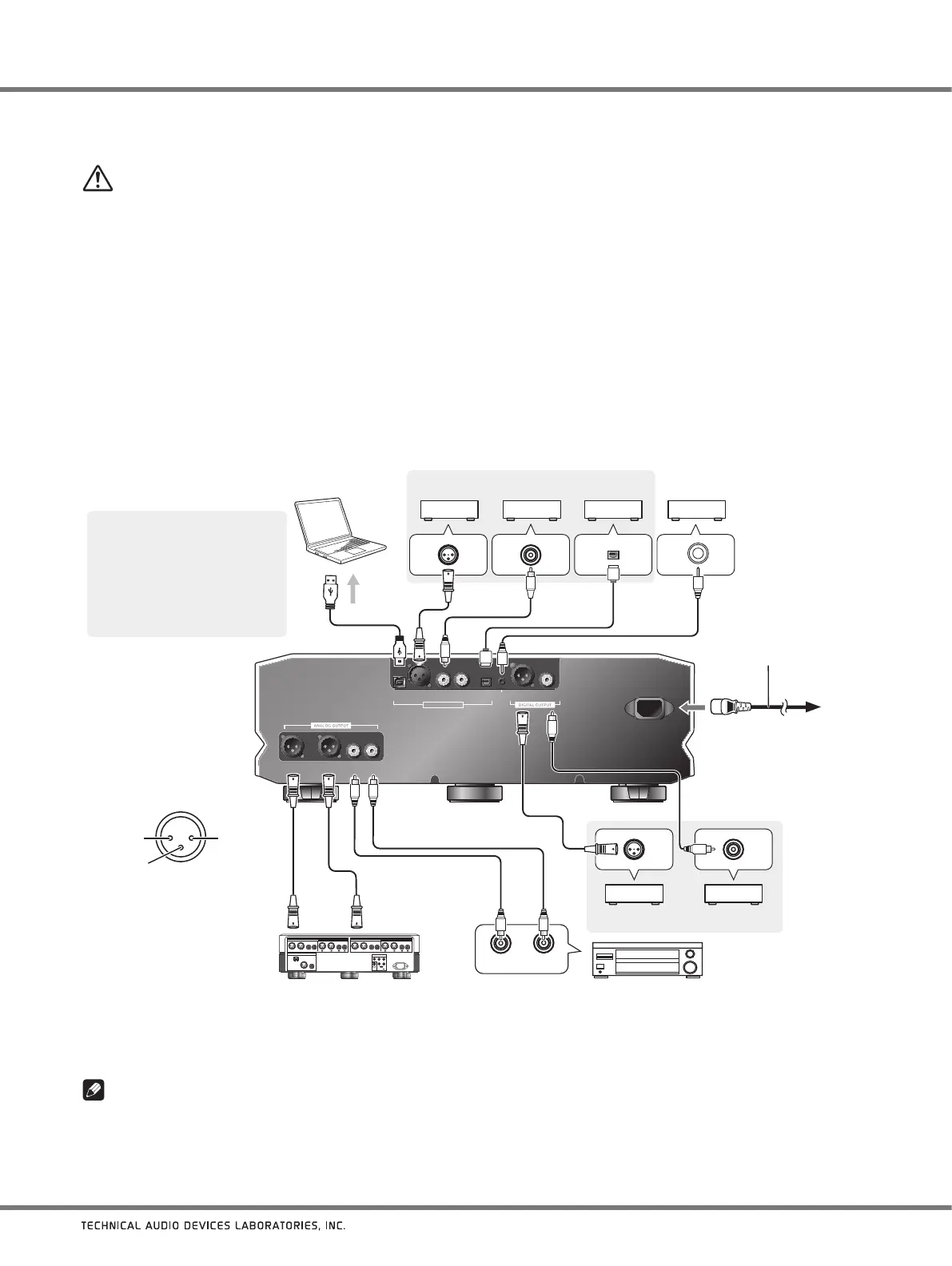

Anschließen
ACHTUNG
'
Achten Sie unbedingt darauf, den Einheit und die übrigen Komponenten erst dann einzuschalten, nachdem alle
Anschlüsse hergestellt worden sind.
'
Achten Sie stets darauf, den Netzschalter auszuschalten und den Netzstecker des Netzkabels von der Netzsteckdose zu
trennen, bevor Sie irgendwelche Anschlüsse herstellen oder ändern. Schließen Sie das Netzkabel erst dann an, nachdem
alle anderen Anschlüsse hergestellt worden sind.
1. Schließen Sie die anderen Komponenten an dieses Gerät an.
2. Schließen Sie das mitgelieferte Netzkabel an den Netzeingang AC IN des Einheit an.
3. Schließen Sie den Netzstecker des Netzkabels an eine Standard-Netzsteckdose an.
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
OUT
D4D1 D2 D3
BALANCED UNBALANCED
L LR R
AC IN
R L
2
1
3
Bei Verbindung eines Gerätes mit einer Vorverstärker-Funktion
Hinweis
Über den symmetrischen/asymmetrischen Line-Ausgang
'
Der Anfangswert beim Line-Ausgang ist 30. Einzelheiten finden Sie unter „Zur Feststellung der Line-Ausgänge auf ihr
Maximum“ auf Seite 14.
1. Schalten Sie das Gerät und
den PC ein.
2. Schalten Sie den Eingang des
Gerätes auf U1 um.
3. Verbinden Sie den PC und das
Gerät über ein USB-Kabel,
wonach der geeignete Treiber
automatisch installiert wird
(Seite 15).
PC mit USB-Anschluss
Komponente mit digitaler Ausgangsbuchse
Im Falle eines Leistungsverstärkers
mit einem 12-V-Auslösereingang.
Handelsübliches monaurales
3,5-
Φ
-Kabel (ohne Widerstand)
1: Masse
2: stromführend
3: nicht stromführend
Symmetrische
Ausgangsbuchse
(XLR-3-31 oder
gleichwertige)
Vorverstärker mit symmetrischen
Eingangsbuchsen
Vorverstärker mit unsymmetrischen
Eingangsbuchsen
Netzkabel
(mitgeliefert)
an
Netzsteckdose
Komponente mit digitaler
Eingangsbuchse
