13
Deutsch
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
OUT
D4D1 D2 D3
BALANCED UNBALANCED
L LR R
AC IN
R L
2
1
3
INPUT R INPUT L
UNBALANCED BALANCEDUNBALANCEDBALANCED
SPEAKER R SPEAKER L
ON OFF
AUTO
POWER DOWN
12 V
TRIGGER IN
AC IN
BALANCED
UNBALANCED
BI-AMP
STEREO

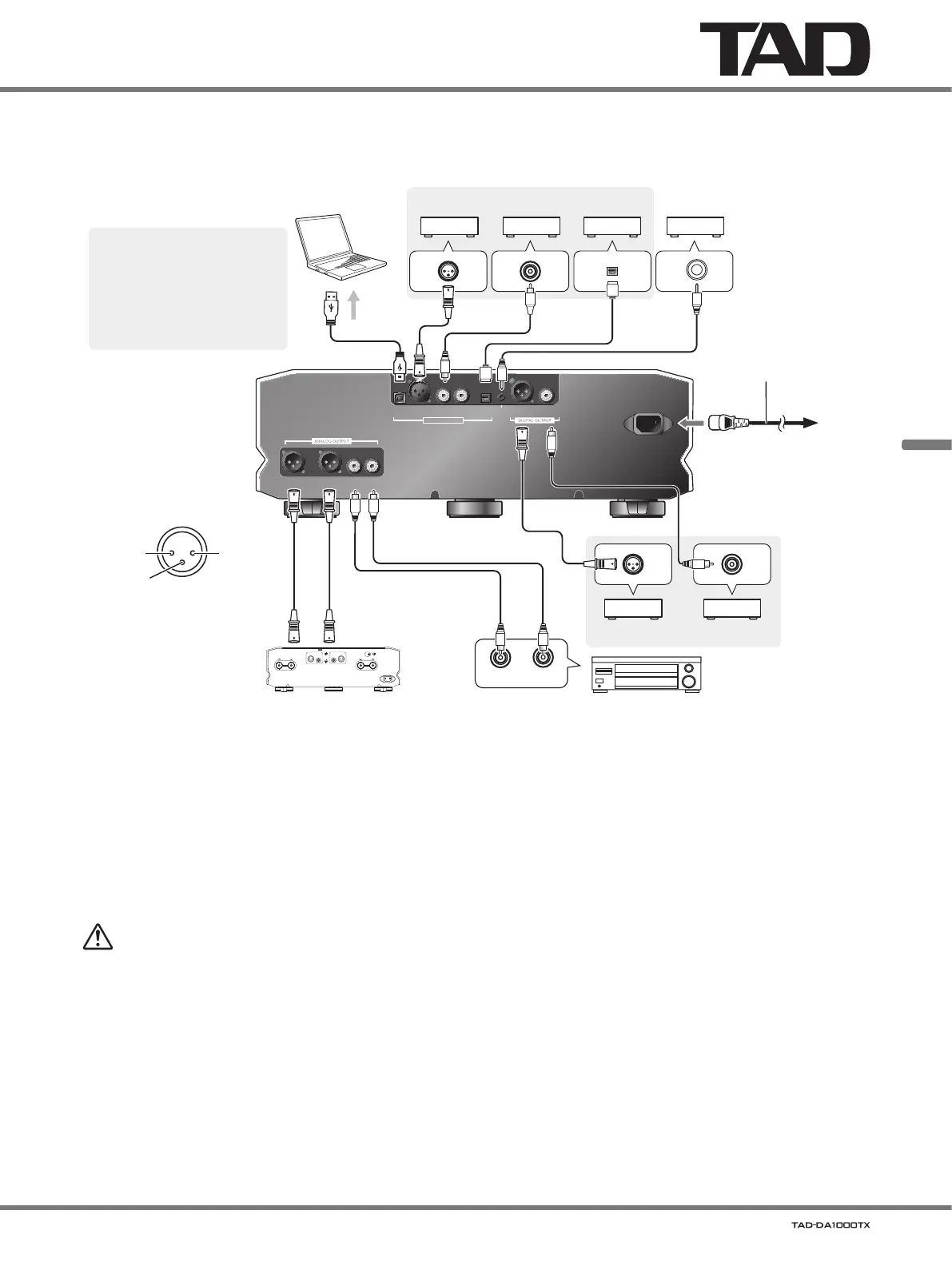

Bei Verbindung mit einem Leistungsverstärker
Lautstärke des Line-Ausgangs
DA die Lautstärke des Line-Ausgangs angebracht ist, kann das einfache System nur durch Verbindung eines
Leistungsverstärkers konfiguriert werden.
Über den symmetrischen/asymmetrischen Line-Ausgang
'
Der Anfangswert beim Line-Ausgang ist 30. Einzelheiten finden Sie unter „Passen Sie die Lautstärke an“ auf Seite 14.
ACHTUNG
'
Achten Sie vor der Herstellung eines direkten Anschlusses an einen Leistungsverstärker (ohne einen zwischengeschalteten
Vorverstärker) unbedingt darauf, den Lautstärkepegel auf
„0“ (Null)
einzustellen. Wenn die Verbindung mit auf einen
hohen Wert eingestellter Lautstärke hergestellt wird, wird übermäßige Lautstärke erzeugt, was das Gerät und Ihr Gehör
schädigen kann.
1. Schalten Sie das Gerät und
den PC ein.
2. Schalten Sie den Eingang des
Gerätes auf U1 um.
3. Verbinden Sie den PC und das
Gerät über ein USB-Kabel,
wonach der geeignete Treiber
automatisch installiert wird
(Seite 15).
PC mit USB-Anschluss
Komponente mit digitaler Ausgangsbuchse
Im Falle eines Leistungsverstärkers
mit einem 12-V-Auslösereingang.
Handelsübliches monaurales
3,5-
Φ
-Kabel (ohne Widerstand)
1: Masse
2: stromführend
3: nicht stromführend
Symmetrische
Ausgangsbuchse
(XLR-3-31 oder
gleichwertige)
Leistungsverstärker mit
symmetrischen Eingängen
Leistungsverstärker mit
asymmetrischen Eingängen
Netzkabel
(mitgeliefert)
an
Netzsteckdose
Komponente mit digitaler
Eingangsbuchse
