Connexions
ATTENTION
'
N’allumez pas l’interrupteur d’alimentation du unité ou d’autres composants avant que tous les branchements ne soient
terminés.
'
Lors du branchement de composants ou d’un changement des connexions, réglez toujours l’interrupteur d’alimentation
sur OFF (hors tension) et débranchez le cordon d’alimentation au niveau de la prise secteur. Lorsque vous effectuez les
connexions, branchez le cordon d’alimentation en dernier lieu.

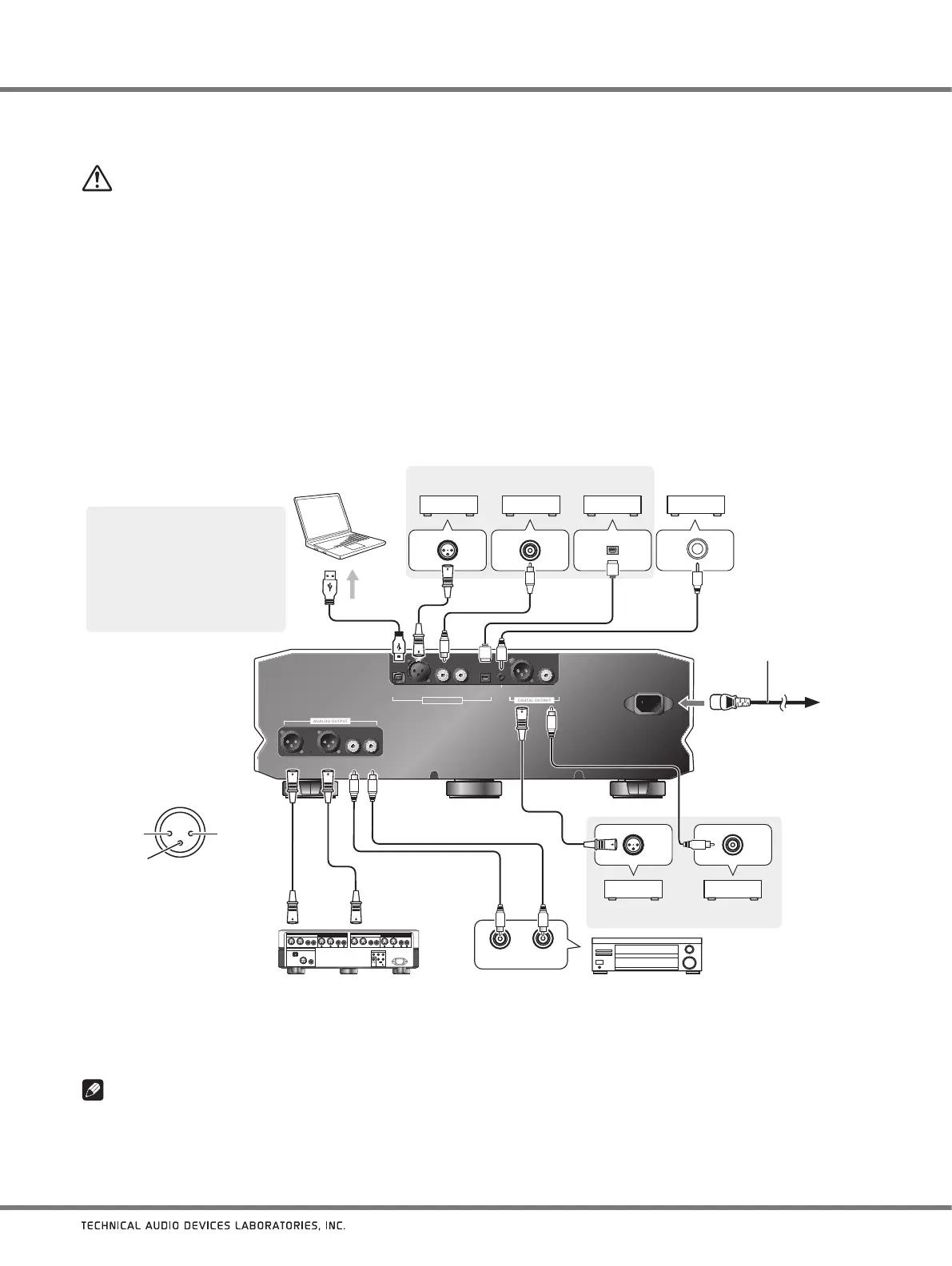

1. Raccordez les autres composants.
2. Branchez le cordon d’alimentation fourni sur le connecteur AC IN du unité.
3. Branchez le cordon d’alimentation sur une prise électrique ordinaire.
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
OUT
D4D1 D2 D3
BALANCED UNBALANCED
L LR R
AC IN
R L
2
1
3
Lors de la connexion d’un appareil équipé de la fonction de préamplification
Remarque
À propos du niveau de sortie ligne symétrique / asymétrique
'
La valeur initiale de la sortie ligne est fixée à 30. Pour davantage de détails, veuillez vous reporter à Pour régler les niveaux
de sortie de ligne à leur maximum en page 14.
1. Mettez l’appareil et l’ordinateur
sous tension.
2. Commutez l’entrée de l’appareil
sur U1.
3.
Au moyen d’un câble USB,
raccordez l’ordinateur et l’appareil;
après cette connexion, le pilote
adéquat sera automatiquement
installé (page 15).
Ordinateur avec port USB
Composant avec connecteur
de sortie numérique
Pour le cas d’un amplificateur de
puissance avec une borne d'entrée de
déclenchement de 12 V.
Câble à broche mono de 3,5
Φ
disponible
dans le commerce (sans résistance)
Cordon d’alimentation
(fourni)
Vers
une prise
secteur
1: Masse
2: Sous tension
3: Hors tension
Connecteur de
sortie BALANCED
(équivalent XLR-3-31)
Composant avec connecteur
d’entrée numérique
Préamplificateur avec connecteurs
d’entrée symétrique
Préamplificateur avec connecteurs
d’entrée asymétrique
