TAD EVOLUTION Series - Panneau Arrière de Lunité Principale

9
Français

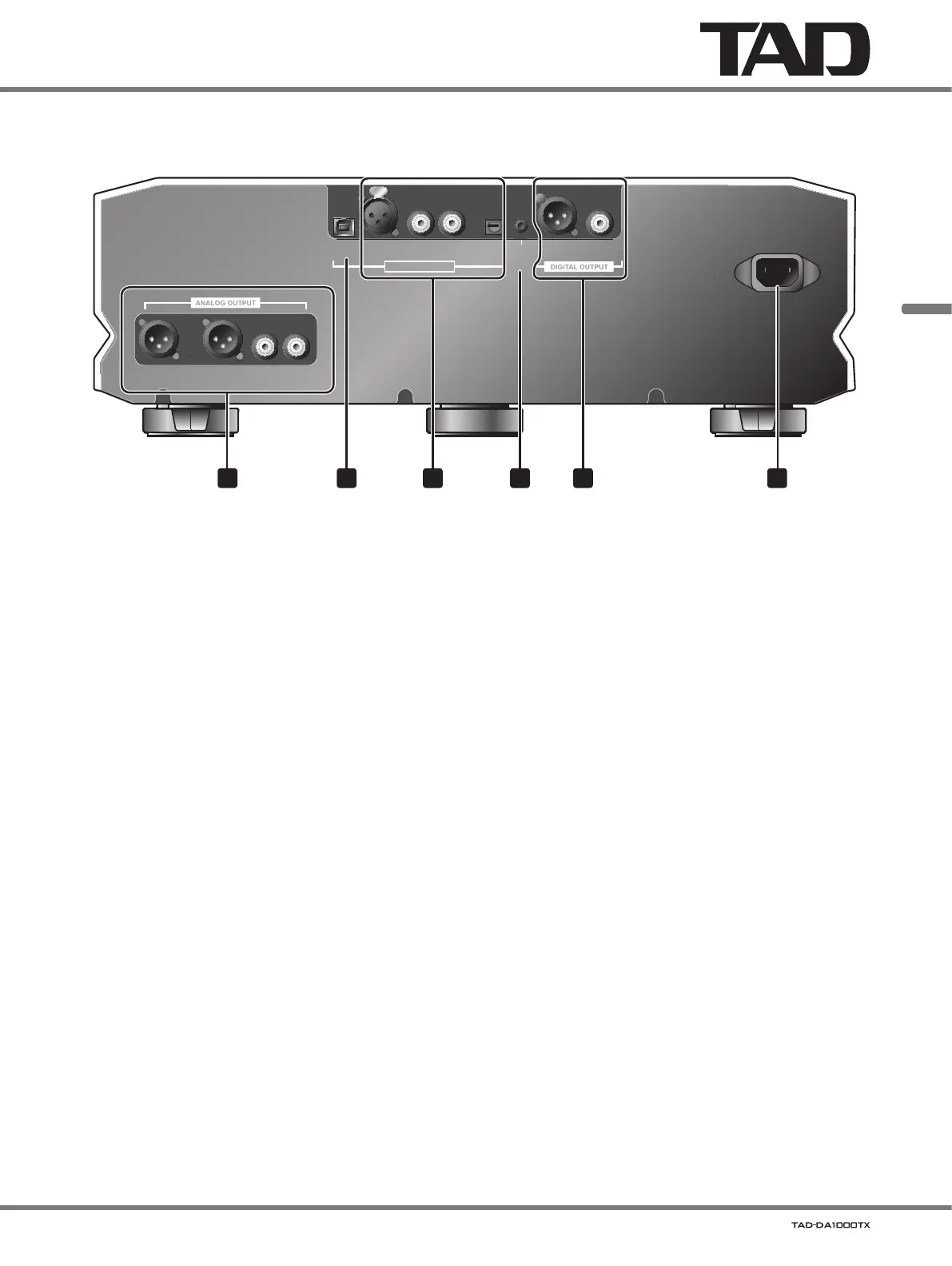

Panneau arrière de l'unité principale
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
OUT
D4D1 D2 D3
BALANCED UNBALANCED
L LR R
AC IN
1 52 43 6
1 Connecteurs ANALOG OUTPUT
Raccordez au pré-amplificateur.
•Type XLR BALANCED
•Type RCA UNBALANCED
2 Port USB
Pour raccorder un câble USB sur l’ordinateur.
3 Connecteurs d’entrée DIGITAL INPUT
Raccordez à un composant doté d’un connecteur de
sortie numérique.
•Type XLR (symétrique) (D1)
•Type COAXIAL (D2, D3)
•Type OPT (optique) (D4)
4 Connecteur d’entrée 12 V TRIGGER OUT
Si cet appareil est connecté à un appareil externe avec
une borne d’entrée à déclenchement de 12 V, l’appareil
externe peut être commuté entre « Power ON » et «
Standby » en basculant cet appareil entre « Power ON »
et « Standby ».
Connecteur :
Minijack monaural de Ø 3,5 mm
Conditions de fonctionnement :
Lorsque cet appareil est allumé, « H » est émisLorsque
cet appareil est en mode de veille, « L » est émis.
5 Connecteurs DIGITAL OUTPUT
Raccordez à un composant doté d’un connecteur d’entrée
numérique.
•Type XLR (symétrique)
•Type COAXIAL
6 Connecteur AC IN
Branchez ici le cordon d’alimentation fourni comme
accessoire.
