12

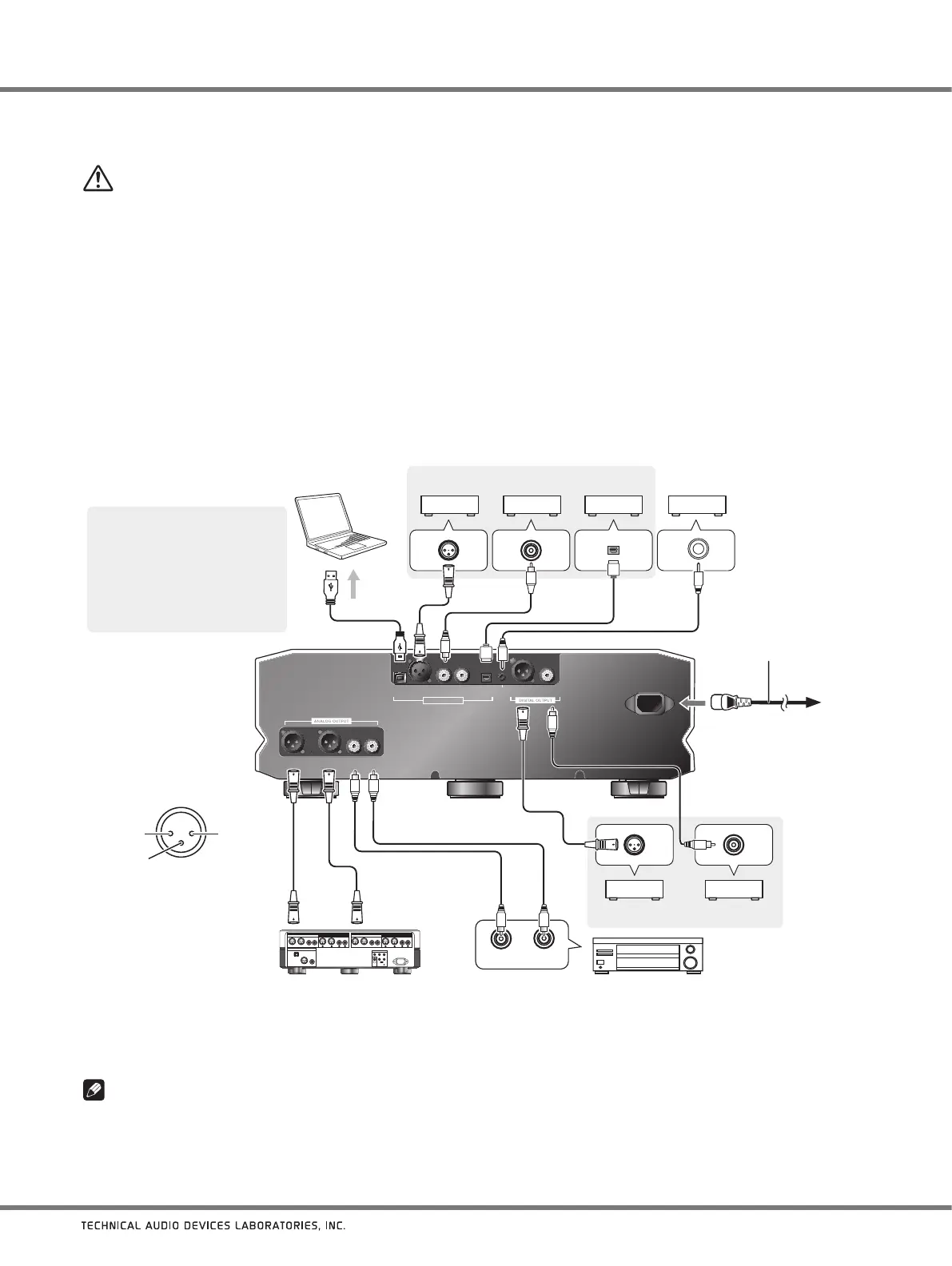

Collegamenti
ATTENZIONE
'
Non accendere il unità o altri componenti se non a collegamenti ultimati.
'
Prima di collegare componenti o modificare i collegamenti, portare sempre l’interruttore di alimentazione su OFF e
scollegare il cavo di alimentazione dalla presa di CA. Nel fare i collegamenti, collegare sempre il cavo di alimentazione per
ultimo.
1. Collegare gli altri componenti.
2. Collegare il cavo di alimentazione in dotazione al connettore AC IN del unità.
3. Collegare il cavo di alimentazione ad una presa elettrica standard.
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
OUT
D4D1 D2 D3
BALANCED UNBALANCED
L LR R
AC IN
R L
2
1
3
Quando si collega un dispositivo dotato della funzione di preamplificazione
Nota
Informazioni sul livello di uscita della linea di bilanciamento/sbilanciamento
'
Il valore iniziale per l’uscita di linea è impostato a 30. Per i dettagli, fare riferimento a Per fissare i livelli di uscita di linea al
massimo a pagina 14.
1. Accendere sia questa unità sia
il computer.
2. Passare all’ingresso U1
dell’unità.
3. Collegare con un cavo USB il
computer e questa unità; ciò
fatto, il necessario driver verrà
automaticamente installato
(pagina 15).
Computer con porta USB
Componente con connettore di uscita digitale
In caso di amplificatore di potenza con
terminale di ingresso trigger da 12 V.
Cavo a pin mono da 3,5
Φ
disponibile
in commercio (senza resistenza)
1: Terra
2: Sotto tensione
3: Non sotto tensione
Connettore di uscita
BALANCED (equivalente
ad un XLR-3-31)
Cavo di alimentazione
(in dotazione)
Ad una presa
di CA
Componente con connettore
di ingresso digitale
Preamplificatore con connettori di
ingresso bilanciati
Preamplificatore con connettori di
ingresso non bilanciati
