13
Italiano
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
OUT
D4D1 D2 D3
BALANCED UNBALANCED
L LR R
AC IN
R L
2
1
3
INPUT R INPUT L
UNBALANCED BALANCEDUNBALANCEDBALANCED
SPEAKER R SPEAKER L
ON OFF
AUTO
POWER DOWN
12 V
TRIGGER IN
AC IN
BALANCED
UNBALANCED
BI-AMP
STEREO

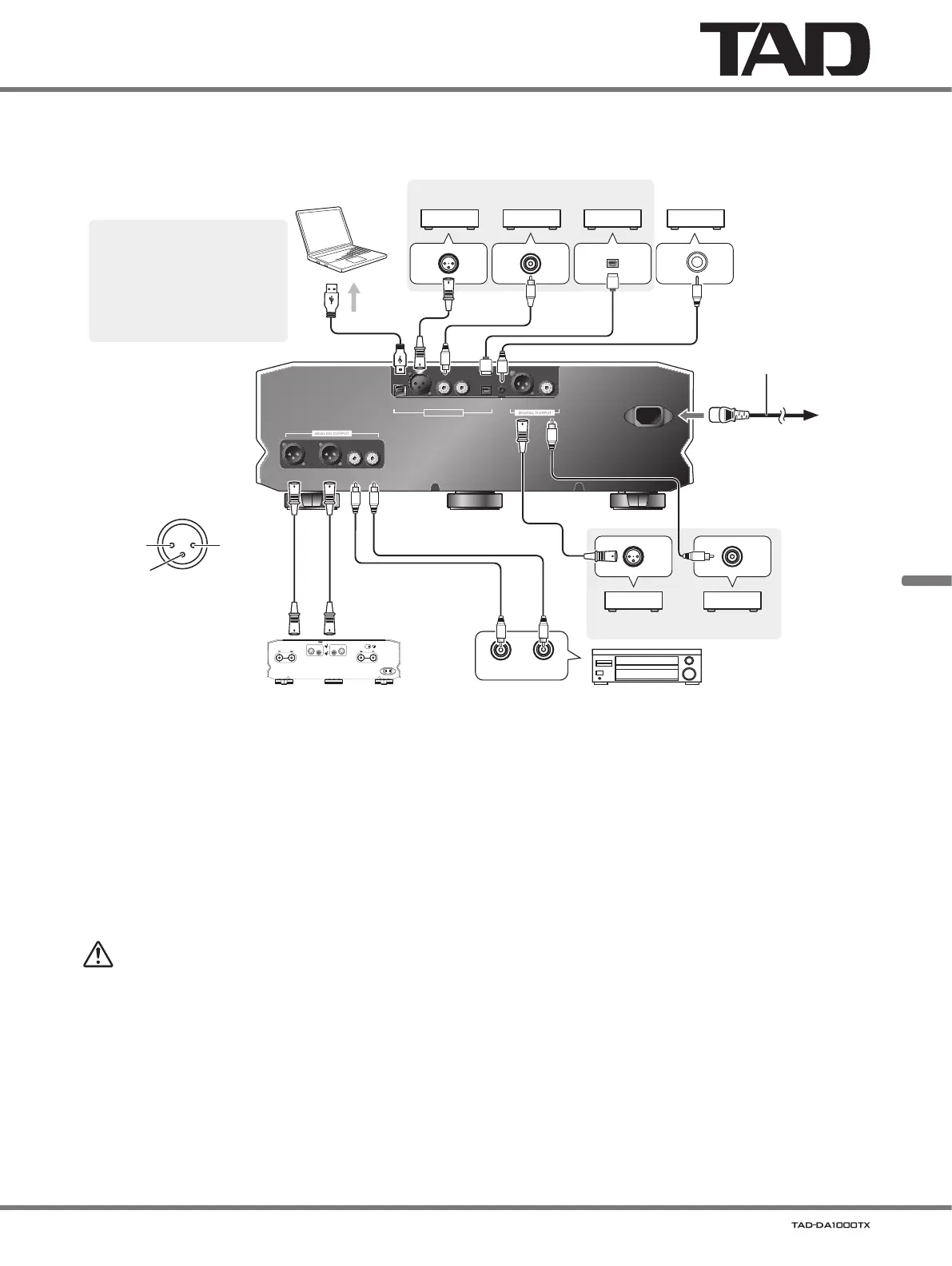

Quando si effettua il collegamento con un amplificatore di potenza
Volume uscita linea
Poiché il volume dell’uscita di linea è montato, un sistema semplice può essere configurato solo collegando un amplificatore
di potenza.
Informazioni sul livello di uscita della linea di bilanciamento/sbilanciamento
'
Il valore iniziale per l’uscita di linea è impostato a 30. Per i dettagli, fare riferimento a Regolazione del volume audio a
pagina 14.
ATTENZIONE
'
Se si usa la funzione di volume e ci si collega direttamente ad un amplificatore di potenza (senza usare un
preamplificatore), fare i collegamenti solo dopo aver portato il volume a
“0” (zero)
. Se il collegamento viene effettuato
con il volume impostato su un valore elevato, viene generato un volume audio eccessivo che danneggia l'altoparlante o la
capacità uditiva.
1. Accendere sia questa unità sia
il computer.
2. Passare all’ingresso U1
dell’unità.
3. Collegare con un cavo USB il
computer e questa unità; ciò
fatto, il necessario driver verrà
automaticamente installato
(pagina 15).
Computer con porta USB
Componente con connettore di uscita digitale
1: Terra
2: Sotto tensione
3: Non sotto tensione
Connettore di uscita
BALANCED (equivalente
ad un XLR-3-31)
Amplificatore di potenza con
connettori di ingresso bilanciati
Amplificatore di potenza con
connettori di ingresso non bilanciati
Cavo di alimentazione
(in dotazione)
Ad una presa
di CA
Componente con connettore
di ingresso digitale
In caso di amplificatore di potenza con
terminale di ingresso trigger da 12 V.
Cavo a pin mono da 3,5
Φ
disponibile
in commercio (senza resistenza)
