13
Français
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
OUT
D4D1 D2 D3
BALANCED UNBALANCED
L LR R
AC IN
R L
2
1
3
INPUT R INPUT L
UNBALANCED BALANCEDUNBALANCEDBALANCED
SPEAKER R SPEAKER L
ON OFF
AUTO
POWER DOWN
12 V
TRIGGER IN
AC IN
BALANCED
UNBALANCED
BI-AMP
STEREO

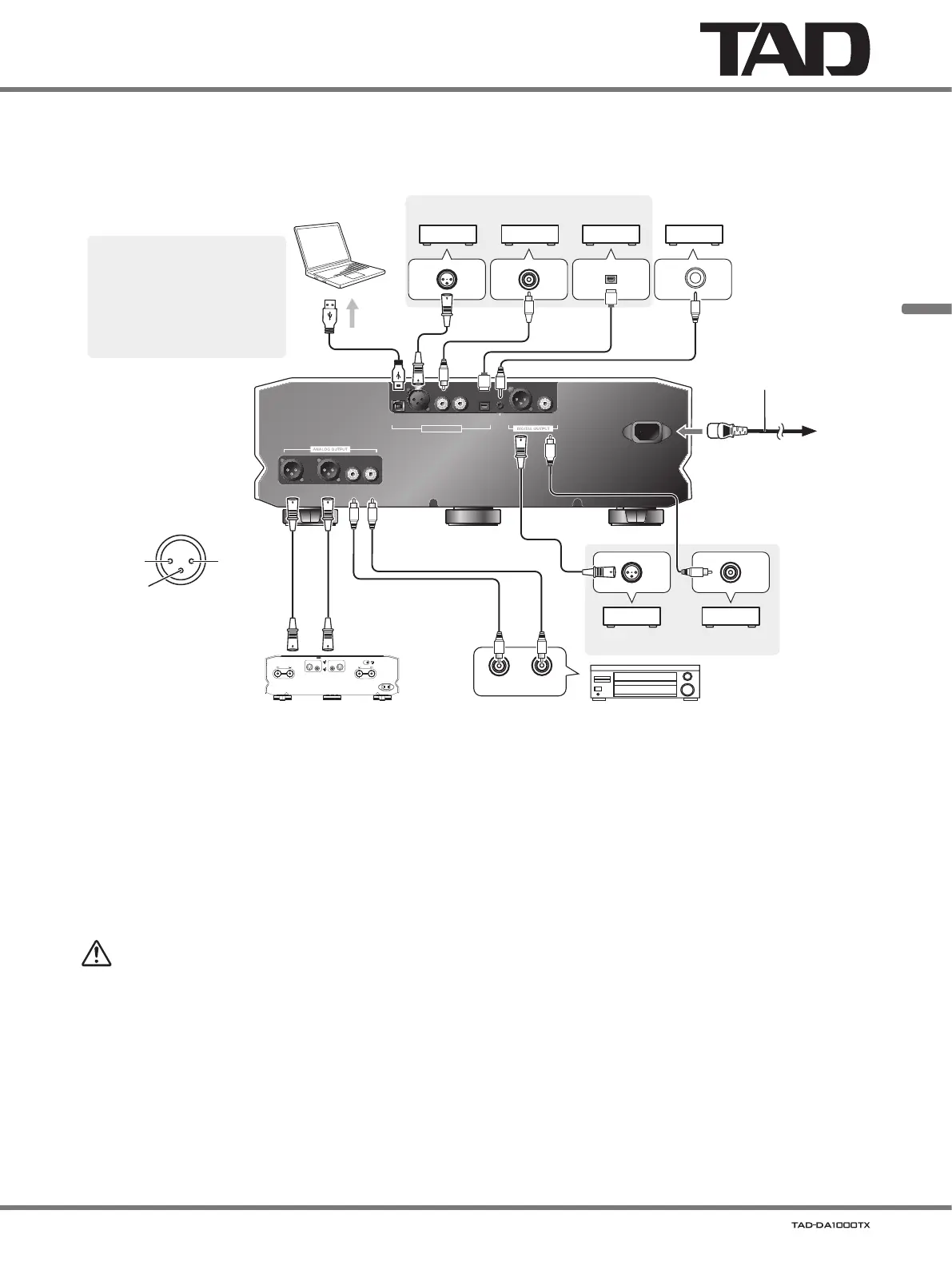

Durant la connexion avec un amplificateur de puissance
Volume de sortie de ligne
Lorsque le volume de sortie ligne est monté, un système simple peut uniquement être configuré en connectant un
amplificateur de puissance.
À propos du niveau de sortie ligne symétrique / asymétrique
'
La valeur initiale de la sortie ligne est fixée à 30. Pour davantage de détails, veuillez vous reporter à Réglage du volume
sonore en page 14.
ATTENTION
'
Pour utiliser la fonction du volume lors d’un branchement direct à un amplificateur de puissance (sans faire appel à un
préampli), veillez à effectuer les connexions uniquement après avoir ramené le volume à
“0” (zéro)
.
Si la connexion est
établie avec un volume réglé sur une valeur élevée, un volume sonore excessif est généré et peut endommager le haut-
parleur ou votre capacité auditive.
1. Mettez l’appareil et l’ordinateur
sous tension.
2. Commutez l’entrée de l’appareil
sur U1.
3.
Au moyen d’un câble USB,
raccordez l’ordinateur et l’appareil;
après cette connexion, le pilote
adéquat sera automatiquement
installé (page 15).
Ordinateur avec port USB
Composant avec connecteur
de sortie numérique
Pour le cas d’un amplificateur de
puissance avec une borne d'entrée de
déclenchement de 12 V.
Câble à broche mono de 3,5
Φ
disponible
dans le commerce (sans résistance)
1: Masse
2: Sous tension
3: Hors tension
Connecteur de
sortie BALANCED
(équivalent XLR-3-31)
Amplificateur de puissance avec
connecteurs d'entrée symétriques
Amplificateur de puissance avec
connecteurs d'entrée asymétriques
Cordon d’alimentation
(fourni)
Vers
une prise
secteur
Composant avec connecteur
d’entrée numérique
