tau D820M - Schema Impianto Elettrico; Collegamenti Elettrici; Collegamento Linea DI Alimentazione; Collegamento Motore Elettrico E Lampeggiante

5
4. Display*
* LEGENDA DISPLAY:
CH= Portone chiuso. tE= Auto-apprendimento.
CL= Portone in chiusura. ST= Stop premuto.
OP= Portone in apertura. AS= Intervento Protezione Amperometrica
AP= Portone Aperto.

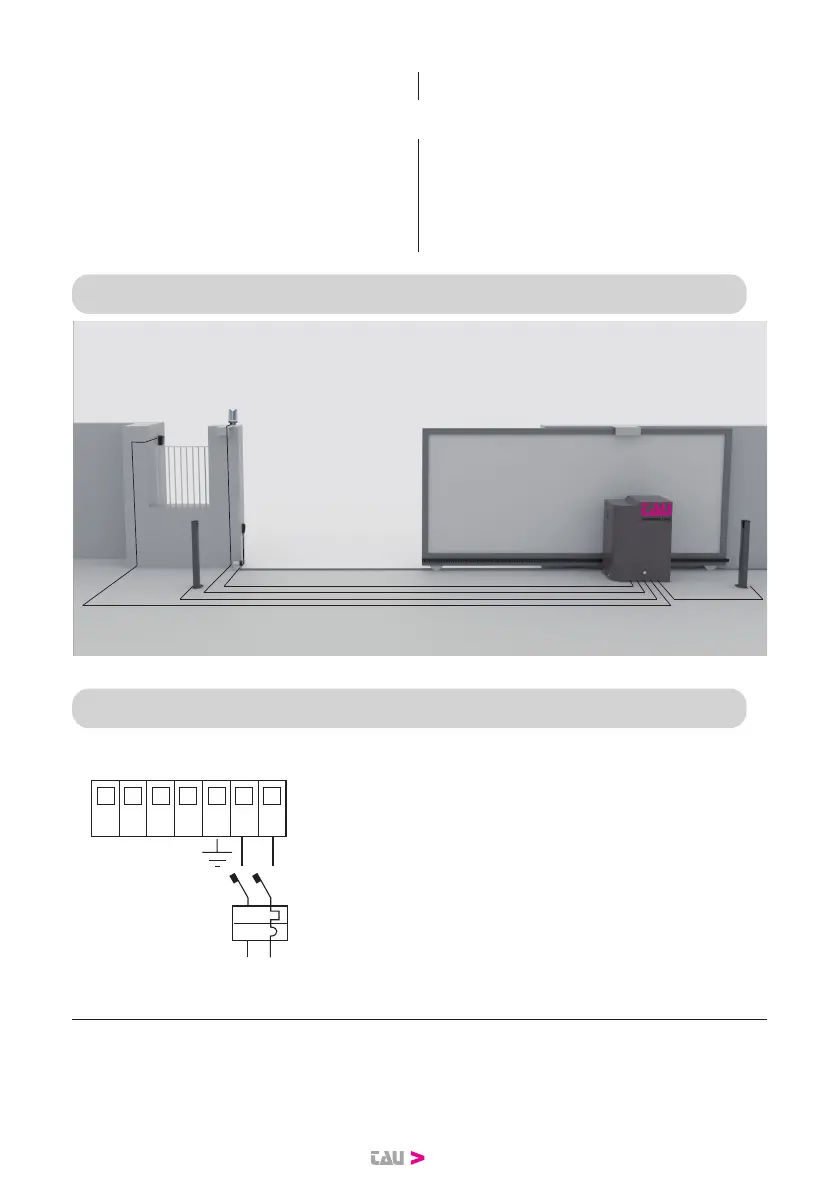

6. SCHEMA IMPIANTO ELETTRICO
7. COLLEGAMENTI ELETTRICI
7.1 Collegamento linea di alimentazione
13 14 15 16 17 18 19
xx
16 A
230 V AC
N F
La linea di alimentazione deve aver un cavo
tripolare di almeno 2,5 mm
2
per polo, deve
essere protetta da un magnetotermico di 16 A
e un dierenziale da 30 mA.
7.2 Collegamento motore elettrico e lampeggiante
