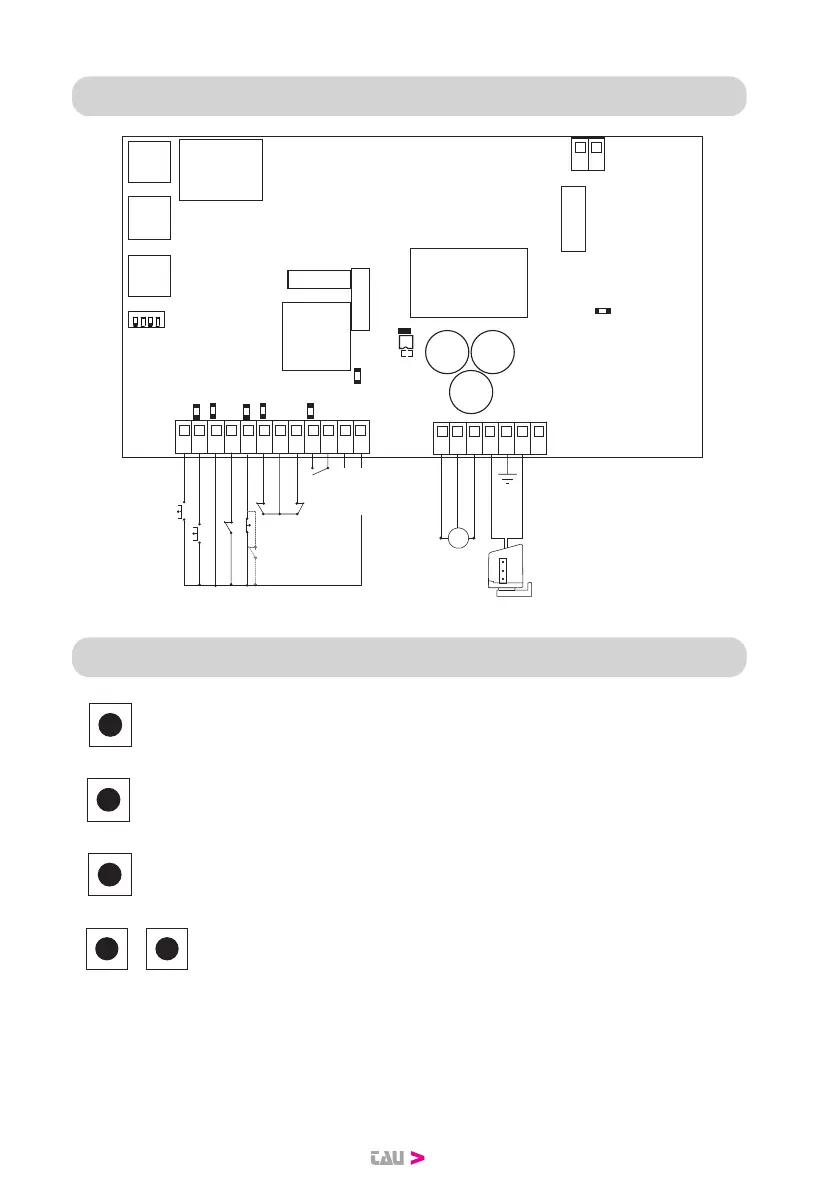

8. RÉSUMÉ DES CONNEXIONS ÉLECTRIQUES
P1
8.8
P2
P3
SW1
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19
21 20
START
PEDESTRIAN
COMMON COMMON
PHOTOCELL
STOP
L. S. OP
L. S. CL
AUX CONTACT
0 V DC
SAFETY EDGE
+12 V DC
MOTOR
3 ~
1 2 3 4
9. DESCRIPTION DES TOUCHES
P1
La touche P1 a pour fonction de diminuer les paramètres et
valeurs d’une unité.
P2
La touche P2 a pour fonction d’augmenter les paramètres et
les valeurs d’une unité.
P3
La touche P3 a pour fonction d’accéder au menu des pa-
ramètres et au menu de mémorisation de la course et de
conrmer la valeur modiée.
P1 P2
+
Appuyer simultanément sur les touches P1 et P2, a pour fon-
ction de revenir à l’élément précédent.
