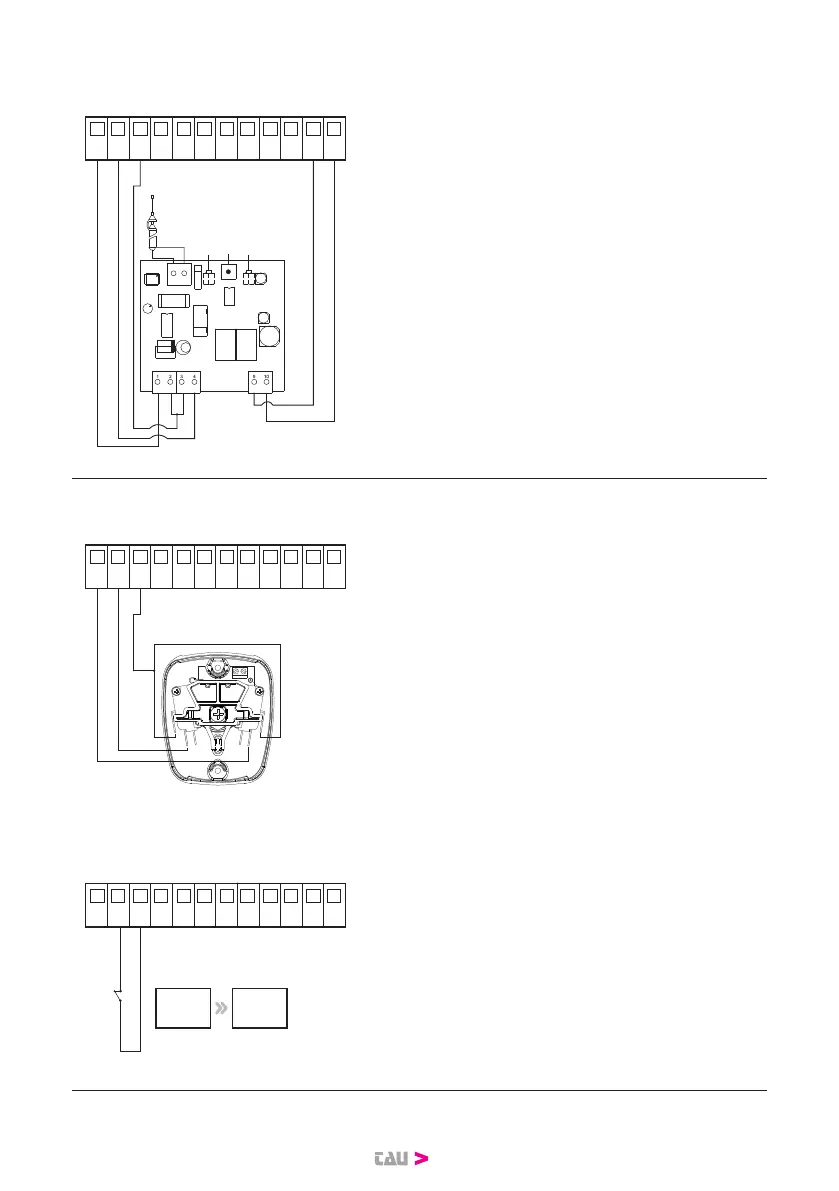

7.5 Connexion d’un récepteur externe
0 V DC
+12 V DC
START
PEDESTRIAN
COMMON
1 2 3 4 5 6 7 8 9 10 11 12
DL2 DL4 DL3 DL1
LC
T1
LF
AERIAL
L’intervention de l’entrée START commande
l’ouverture et la fermeture totale du portail.
L’intervention de l’entrée PIÉTONNE comman-
de l’ouverture et la fermeture partielle du
portail.
Pour visualiser l’état des entrées START et
PIÉTON, regardez respectivement les LED DL4
et DL5, ces entrées restent éteintes au repos.
7.6Connexiondusélecteuràclé
START
PEDESTRIAN
COMMON
1 2 3 4 5 6 7 8 9 10 11 12
L’intervention de l’entrée START commande
l’ouverture et la fermeture totale du portail.
L’intervention de l’entrée PIÉTONNE comman-
de l’ouverture et la fermeture partielle du
portail.
Pour visualiser l’état des entrées START et
PIÉTON, regardez respectivement les LED DL4
et DL5, ces entrées restent éteintes au repos
7.7Raccordementdelabarrepalpeuseàl’entréepiétonne
COMMON
PARAMETER
VALUE
1 2 3 4 5 6 7 8 9 10 11 12
SAFETY EDGE
23 CF
L’intervention de l’entrée BARRE PALPEUSE
inverse le mouvement du portail en ouverture
d’environ 20 cm.
Pour visualiser l’état de l’entrée BARRE PAL-
PEUSE, regardez la LED DL5 au repos, cette
entrée reste allumée.
ATTENTION:pouractiverlabarrepalpeuse
sur l’entrée n.2, entrer le paramètre 23 et
sélectionner la valeur CF
